SMC

ロック付シリンダ複動両ロッド MNBWシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 31,106円～121,201円特別価格

税込単価: 34,217円～133,321円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ロック付シリンダ複動片ロッド MWBシリーズ

通常価格(税別)： 736円 (税込価格：810円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ロック付薄形シリンダ複動・片ロッド CLQシリーズ

通常価格(税別)： 14,257円 (税込価格：15,683円)

通常出荷日：6 日目～

中間停止や非常停止・落下防止に適したロック付シリンダ。【特長】・シンプルな構造...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
両ロッド
本体形状
ブロック形
付加機能
落下防止機能付 / ブレーキ付 / 中間停止機能付
環境・用途
標準
エンドロック
あり
バルブ
なし
使用圧力 (MPa)
0.08::1.0

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が97型番あります。

商品情報
型番リスト
詳細情報

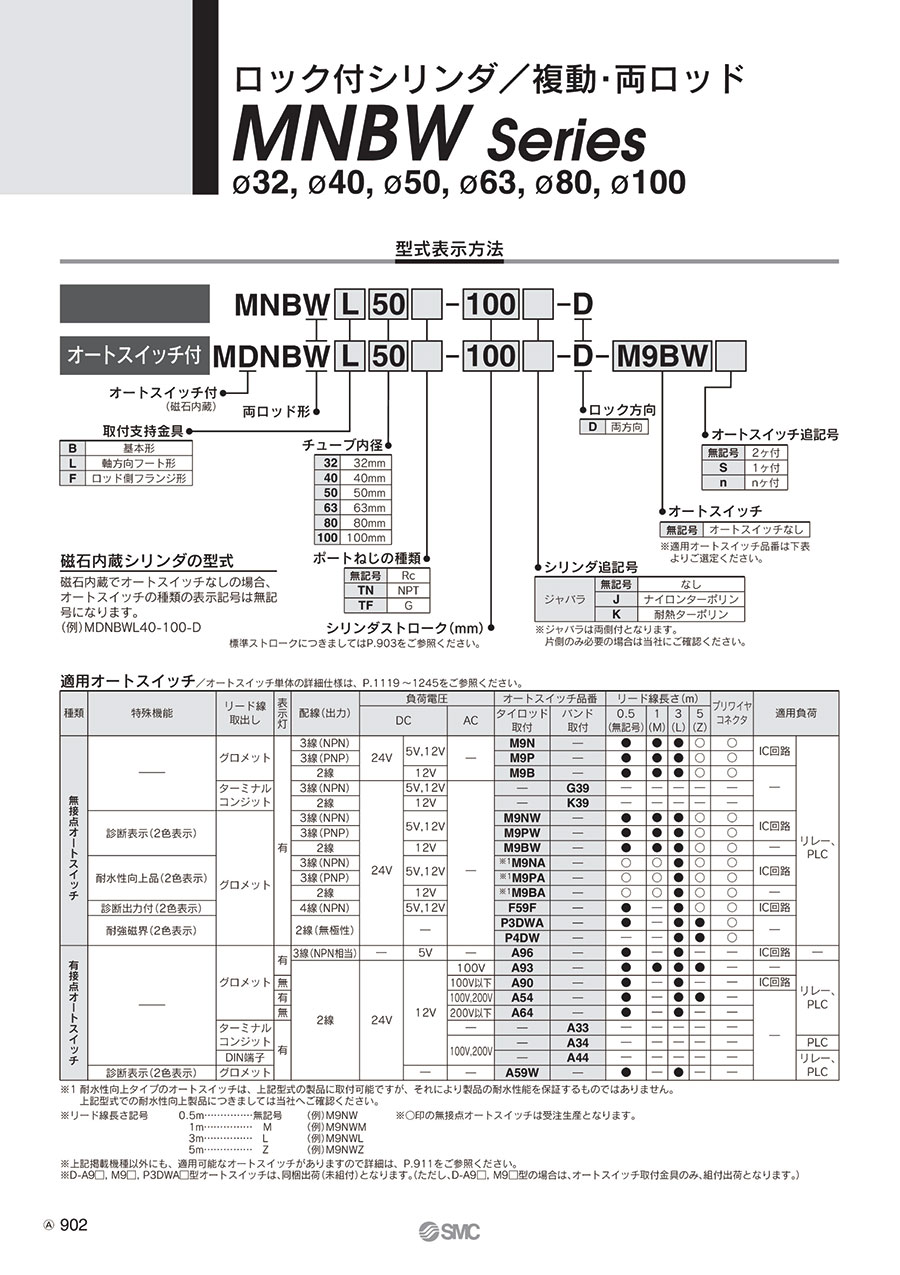

カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

MDNBWB80-300-D-M9BWLS

MDNBWF32-250-D-M9BWL3

MDNBWF63-150-D-M9NWL3

MDNBWF63-175-D-Z73

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

取付支持金具

ポートねじの種類

ジャバラ

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

25	32	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	32	-10～60	基本形	Rc	ジャバラなし	M9BW	3	2ヶ付	なし	1個
100	32	-10～60	基本形	Rc	ジャバラなし	A54	0.5	2ヶ付	なし	1個
125	32	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
175	32	-10～60	基本形	Rc	ジャバラなし	Z73	3	1ヶ付	なし	1個
250	32	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
300	32	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
300	32	-10～60	基本形	Rc	ジャバラなし	J51	0.5	2ヶ付	なし	1個
75	32	-10～70	基本形	G	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
30	40	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	M9B	0.5	2ヶ付	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	M9B	0.5	3ヶ付	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	M9BV	0.5	2ヶ付	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	M9BV	3	3ヶ付	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	M9NW	3	2ヶ付	なし	1個
50	40	-10～60	基本形	Rc	ジャバラなし	Y59A	0.5	2ヶ付	なし	1個
150	40	-10～60	基本形	Rc	ジャバラなし	Y59B	3	2ヶ付	なし	1個
185	40	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
300	40	-10～60	基本形	Rc	ジャバラなし	J51	0.5	2ヶ付	なし	1個
500	40	-10～60	基本形	Rc	ジャバラなし	A93	5	2ヶ付	なし	1個
50	50	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	50	-10～60	基本形	Rc	ジャバラなし	M9B	0.5	2ヶ付	なし	1個
50	50	-10～60	基本形	Rc	ジャバラなし	M9B	3	2ヶ付	なし	1個
150	50	-10～60	基本形	Rc	ジャバラなし	M9BW	3	2ヶ付	なし	1個
150	50	-10～60	基本形	Rc	ジャバラなし	M9N	3	2ヶ付	なし	1個
200	50	-10～60	基本形	Rc	ジャバラなし	M9P	3	2ヶ付	なし	1個
300	50	-10～60	基本形	Rc	ジャバラなし	J51	0.5	2ヶ付	なし	1個
55	63	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
125	63	-10～60	基本形	Rc	ジャバラなし	A54	0.5	2ヶ付	なし	1個
150	63	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
150	63	-10～60	基本形	Rc	ジャバラなし	M9N	3	2ヶ付	なし	1個
300	63	-10～60	基本形	Rc	ジャバラなし	J51	0.5	2ヶ付	なし	1個
350	63	-10～60	基本形	Rc	ジャバラなし	M9BW	3	2ヶ付	なし	1個
500	63	-10～60	基本形	Rc	ジャバラなし	M9N	3	2ヶ付	なし	1個
50	80	-10～60	基本形	Rc	ジャバラなし	M9BW	3	2ヶ付	なし	1個
50	80	-10～60	基本形	Rc	ジャバラなし	Y59B	0.5	2ヶ付	なし	1個
150	80	-10～60	基本形	Rc	ジャバラなし	M9B	3	2ヶ付	なし	1個
200	80	-10～60	基本形	Rc	ジャバラなし	M9BW	0.5	2ヶ付	なし	1個
250	80	-10～60	基本形	Rc	ジャバラなし	M9BW	0.5	2ヶ付	なし	1個
300	80	-10～60	基本形	Rc	ジャバラなし	M9BW	3	1ヶ付	なし	1個
750	80	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	100	-10～60	基本形	Rc	ジャバラなし	M9NW	0.5	2ヶ付	なし	1個
300	100	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
350	100	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
350	100	-10～60	基本形	Rc	ジャバラなし	M9BW	0.5	2ヶ付	なし	1個
720	100	-10～70	基本形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
50	32	-10～60	ロッド側フランジ形	Rc	ジャバラなし	M9NW	0.5	2ヶ付	なし	1個
125	32	-10～70	ロッド側フランジ形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
250	32	-10～60	ロッド側フランジ形	Rc	ジャバラなし	M9BW	3	3ヶ付	なし	1個
50	40	-10～60	ロッド側フランジ形	Rc	ジャバラなし	M9N	0.5	2ヶ付	なし	1個
100	40	-10～60	ロッド側フランジ形	Rc	ジャバラなし	M9BW	3	2ヶ付	なし	1個
75	50	-10～60	ロッド側フランジ形	Rc	ジャバラなし	A44	0.5	2ヶ付	なし	1個
75	50	-10～60	ロッド側フランジ形	Rc	ジャバラなし	A54	0.5	2ヶ付	なし	1個
100	50	-10～60	ロッド側フランジ形	Rc	ジャバラなし	J51	3	2ヶ付	なし	1個
200	50	-10～60	ロッド側フランジ形	Rc	ジャバラなし	P4DW	3	2ヶ付	なし	1個
200	50	-10～60	ロッド側フランジ形	Rc	ジャバラなし	P4DW	5	2ヶ付	なし	1個
600	50	-10～60	ロッド側フランジ形	Rc	ナイロンターポリン	A54	5	2ヶ付	なし	1個
150	63	-10～70	ロッド側フランジ形	Rc	ジャバラなし	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
150	63	-10～60	ロッド側フランジ形	Rc	ジャバラなし	M9NW	3	3ヶ付	なし	1個
175	63	-10～60	ロッド側フランジ形	Rc	ジャバラなし	Z73	0.5	2ヶ付	なし	1個

通常単価(税別) (税込単価)	通常出荷日

33,335円 ( 36,669円 )	19日目
37,220円 ( 40,942円 )	19日目
38,381円 ( 42,219円 )	19日目
36,322円 ( 39,954円 )	19日目
39,253円35,327円 ( 38,860円 )	19日目
37,865円 ( 41,652円 )	19日目
34,186円 ( 37,605円 )	19日目
47,426円42,683円 ( 46,951円 )	19日目
35,706円 ( 39,277円 )	19日目
31,820円 ( 35,002円 )	19日目
36,817円 ( 40,499円 )	19日目
39,451円 ( 43,396円 )	19日目
37,532円 ( 41,285円 )	19日目
41,322円 ( 45,454円 )	19日目
37,801円 ( 41,581円 )	19日目
37,622円 ( 41,384円 )	19日目
39,852円 ( 43,837円 )	19日目
34,498円 ( 37,948円 )	19日目
44,315円 ( 48,747円 )	19日目
46,374円 ( 51,011円 )	19日目
36,103円 ( 39,713円 )	19日目
45,884円41,295円 ( 45,425円 )	19日目
41,459円 ( 45,605円 )	19日目
44,405円 ( 48,846円 )	19日目
49,432円44,488円 ( 48,937円 )	19日目
50,819円45,737円 ( 50,311円 )	19日目
56,218円50,596円 ( 55,656円 )	19日目
42,482円 ( 46,730円 )	19日目
49,848円 ( 54,833円 )	19日目
44,360円 ( 48,796円 )	19日目
49,845円 ( 54,830円 )	19日目
55,914円 ( 61,505円 )	19日目
60,948円54,853円 ( 60,338円 )	19日目
58,591円 ( 64,450円 )	19日目
60,201円 ( 66,221円 )	19日目
59,935円 ( 65,929円 )	19日目
62,612円 ( 68,873円 )	19日目
63,950円 ( 70,345円 )	19日目
67,684円 ( 74,452円 )	19日目
64,215円 ( 70,637円 )	19日目
75,928円 ( 83,521円 )	19日目
78,093円 ( 85,902円 )	19日目
82,913円 ( 91,204円 )	19日目
93,860円84,474円 ( 92,921円 )	19日目
99,345円89,410円 ( 98,351円 )	19日目
114,431円102,987円 ( 113,286円 )	19日目
37,622円 ( 41,384円 )	19日目
32,981円 ( 36,279円 )	19日目
43,419円 ( 47,761円 )	19日目
40,074円 ( 44,081円 )	19日目
39,362円 ( 43,298円 )	19日目
49,087円 ( 53,996円 )	19日目
43,554円 ( 47,909円 )	19日目
46,513円 ( 51,164円 )	19日目
58,686円52,817円 ( 58,099円 )	19日目
59,920円53,928円 ( 59,321円 )	19日目
73,366円 ( 80,703円 )	19日目
45,342円 ( 49,876円 )	19日目
60,689円54,620円 ( 60,082円 )	19日目
49,669円 ( 54,636円 )	19日目

基本情報

基本情報

中間停止や非常停止・落下防止に適したロック付シリンダ。
【特長】
・シンプルな構造
・高いロック効率
・高い信頼性と安定した保持力
・最大ピストン速度：1000mm/s
・ロック開放マニュアル装備
・ロック開放エアの質に影響を受けにくい構造
・両方向ロックが可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
