調質機器 DPSシリーズ デジタル圧力スイッチ
- 通常単価(税別)
- 137円～4,520円
- 税込単価
- 151円～4,972円
【特長】・圧力スイッチ DPSシリーズです。・NPN2出力搭載・PNP2出力搭...
詳細情報を確認する
未確定：候補が18型番あります。
商品情報
外形図
DIN形ターミナル
グロメット
製品仕様
| 入力電源 | 電圧範囲 | 12～24VDC±10% リップルp-p＜10% |
|---|---|---|
| 圧力測定 | 使用流体 | 非腐蝕性気体 |
| 定格圧力範囲 | DPSN1（P1）-01：-100kPa～100kPa DPSN1（P1）-10：-100kPa～1,000kPa | |
| 保証耐圧 | DPSN1（P1）-01：200kPa DPSN1（P1）-10：1,500kPa | |
| 測定誤差 | ±2%F.S.±1digit、±1digit（環境温度25±3℃） | |
| 繰り返し精度 | ±0.2%F.S.±1digit | |
| 温度誤差 | ±3%F.S.±1digit（25℃基準・0～+50℃範囲） | |
| 表示 | 表示方式 | 4桁の測定値と31/2桁設定値、LCD二列表示 |
| 表示色 | 2色表示（赤色・緑色） | |
| 表示周期 | 100ms、250ms、500ms、1,000ms | |
| 出力 | スイッチ出力 | DPSN1：NPN2出力搭載 DPSP1：PNP2出力搭載 |
| 比較出力 | NPN：最大耐電圧30V/100Ma・残留電圧＜1.5V PNP：最大耐電圧30V/100Ma・残留電圧＜1.5V | |
| 応答時間 | 2ms、20ms、50ms、100ms、250ms、500ms、1,000ms、2,500ms、5,000ms | |
| 延滞 | DPSN1（P1）-01：0 .1、0.2、0.3…0.8（kPa） DPSN1（P1）-10：1、2、3…8（kPa） | |
| 出カモード | EASYモード、ヒステリシスモード、ウィンドウコンパレータモード | |
| 圧力単位 | DPSN1（P1）-01 | kPa、kgf/cm2、bar、psi、mmHg、inHg |
| DPSN1（P1）-10 | MPa、kPa、kgf/cm2、bar、psi、cmHg、inHg | |
| 耐振動性 | 耐久10～500Hz・複振幅10mm・XYZ各方向3回 | |
| 耐衝撃性 | 耐久100m/s2・XYZ各方向3回 | |
| 使用環境温度 | 0～+50℃ | |
| 保管環境温度 | -20～+65℃ | |
| 使用環境湿度 | 35%～80%RH（結露及び凍結しないこと） | |
表示・操作部
| 番号 | 名称 |
|---|---|
| A | 数値アップキー |
| B | 設定・確認キー |
| C | 数値ダウンキー |
| D | 圧力数値表示部 |
| E | 設定圧力数値表示部 |
| F | 出力ランプ1 |
| G | 出力ランプ2 |
| H | 電源および出力信号コネクタ |
| J | 圧力ポート |
選定サポート情報
注文記号
（注）グロメット式接続の保護構造はIP63。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,006円 ( 4,407円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 3日目 |
3,622円 ( 3,984円 ) | 9日目 |
3,856円 ( 4,242円 ) | 在庫品1日目当日出荷可能 |
3,808円 ( 4,189円 ) | 9日目 |
3,622円 ( 3,984円 ) | 9日目 |
4,520円 ( 4,972円 ) | 9日目 |
4,158円 ( 4,574円 ) | 9日目 |
4,520円 ( 4,972円 ) | 3日目 |
4,074円 ( 4,481円 ) | 9日目 |
4,449円 ( 4,894円 ) | 3日目 |
3,370円 ( 3,707円 ) | 3日目 |
3,716円 ( 4,088円 ) | 在庫品1日目当日出荷可能 |
3,622円 ( 3,984円 ) | 3日目 |
4,036円 ( 4,440円 ) | 3日目 |
4,036円 ( 4,440円 ) | 3日目 |
215円 ( 237円 ) | 4日目 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |

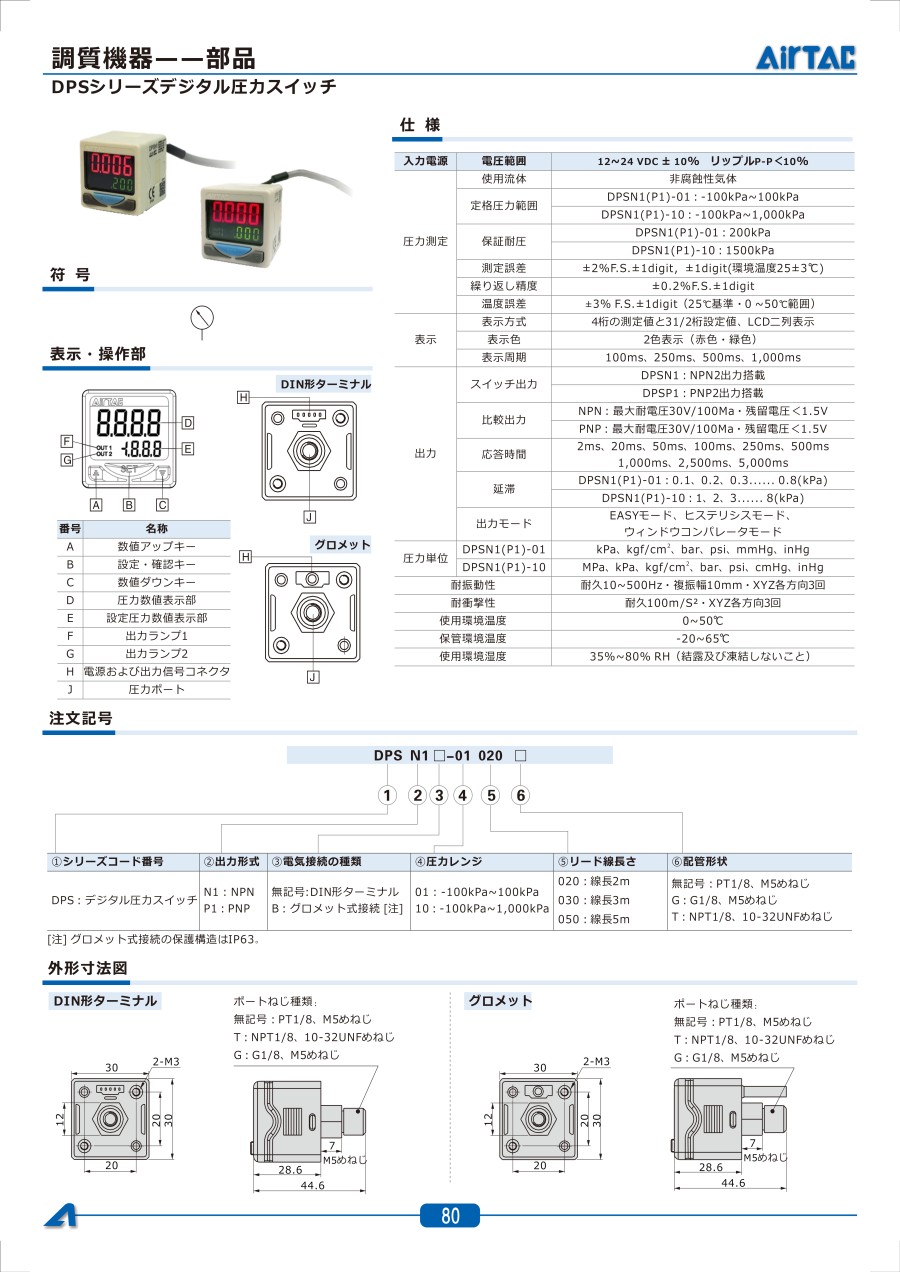

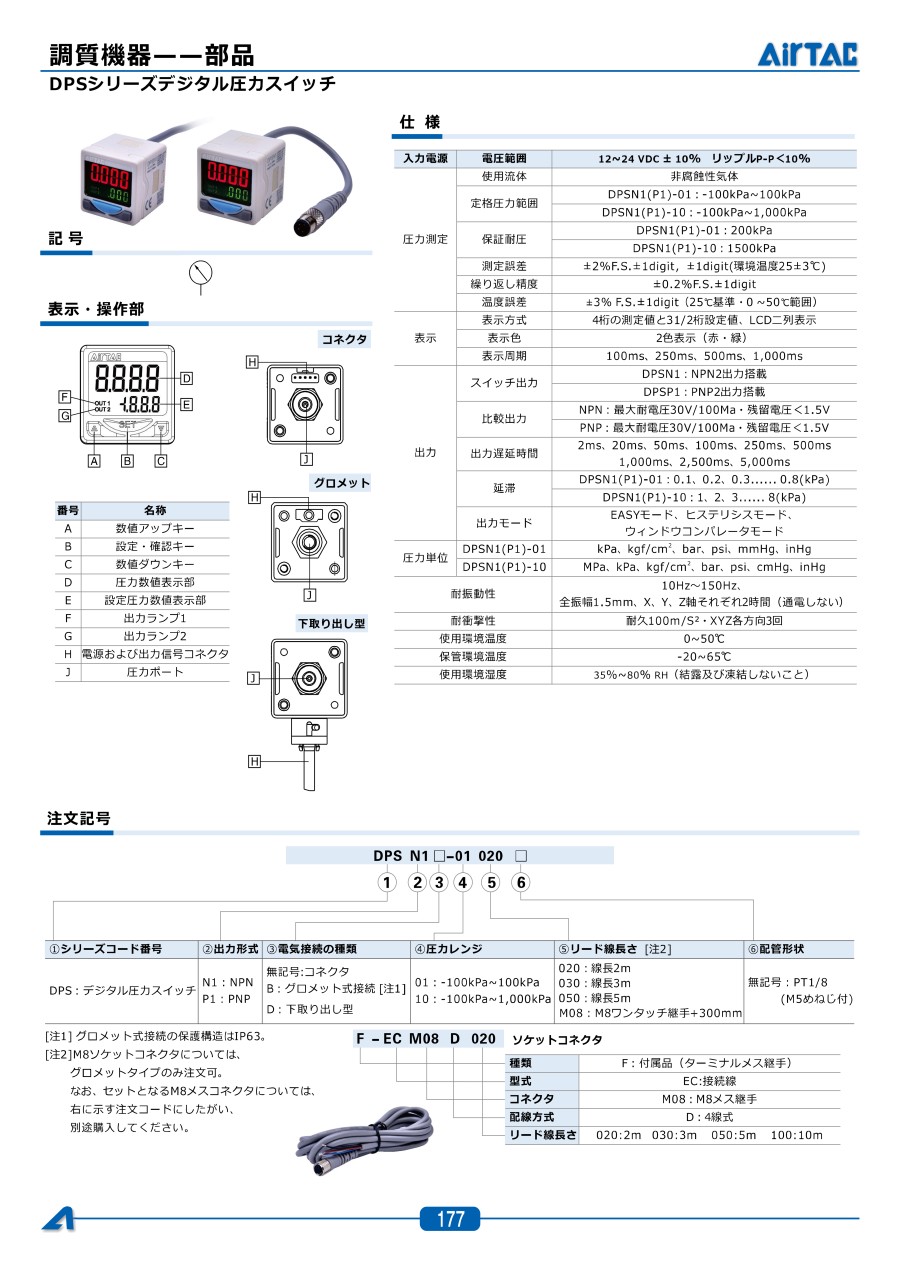

カタログ
調質機器 DPSシリーズ デジタル圧力スイッチのレビュー
安価で機能も良い
5
5.02021/01/12
安価で短納期で、機能も問題ありませんでした。今後使ってみてというところもありますが、今のところ問題ありません。
1人が参考にしています。
荷物運搬用の制御圧に使用
5
5.02019/11/13
機器メーカーの担当者が選定しましたので、この商品を購入しました。大きさ的にもちょうど良いサイズで、取り付けも問題はなかっ...もっと読む
1人が参考にしています。
負圧エアー圧力スイッチ
5
5.02019/11/12
とりあえず安価なので使ってみました。
耐久性はわかりませんが、
特に問題なく使用しています。
