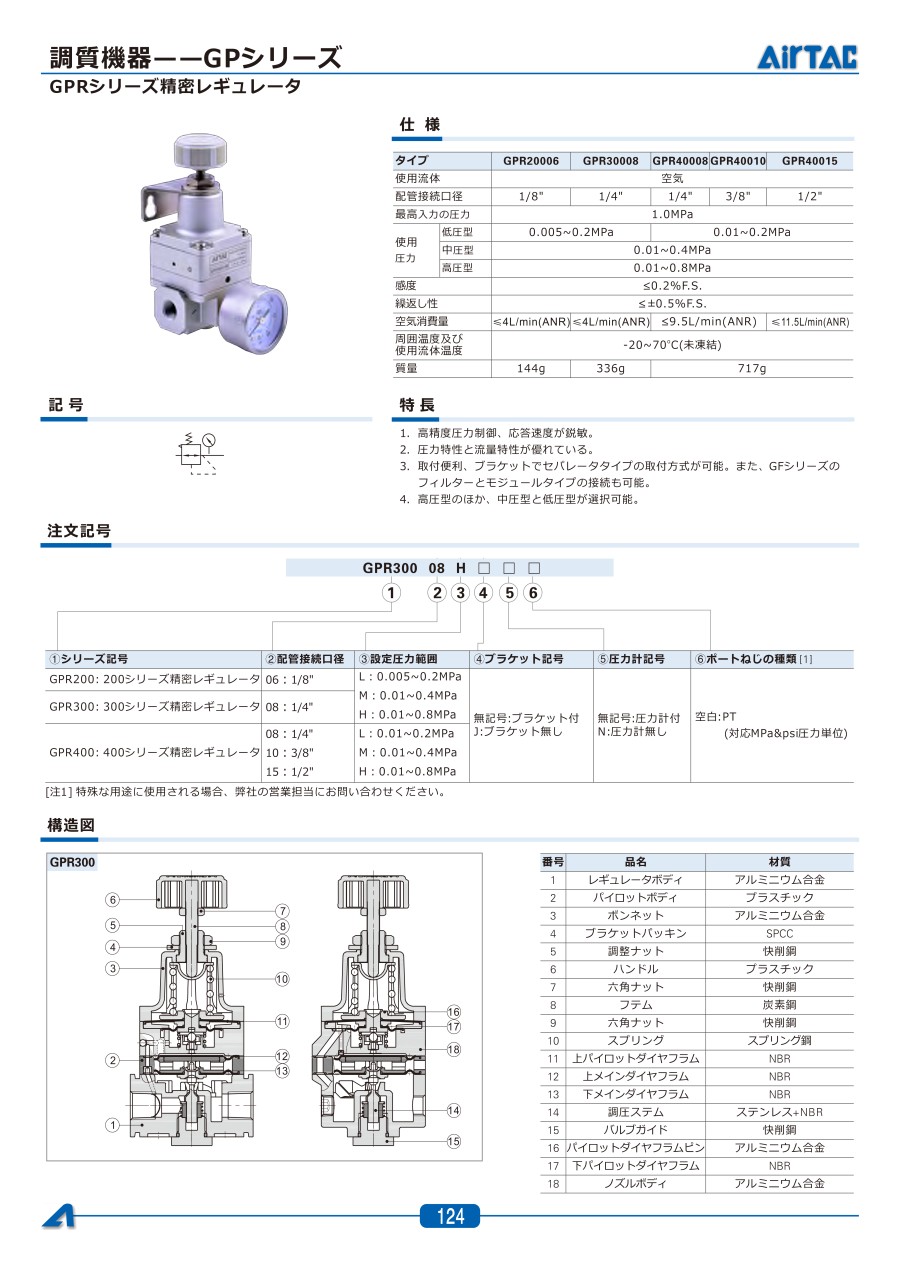

調質機器 GPRシリーズ 精密レギュレータ
- 通常単価(税別)
- 4,301円～8,389円特別価格
- 税込単価
- 4,731円～9,228円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・高精度圧力制御、応答速度が鋭敏。・圧力特性と流量特性が優れている。・取付便利、ブラケットでセ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
GPR200
GPR300
GPR400
製品仕様
| 型番 | GPR20006 | GPR30008 | GPR40008 | GPR40010 | GPR40015 | |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 配管接続口径 | 1/8" | 1/4" | 1/4" | 3/8" | 1/2" | |
| 最高入力の圧力 | 1.0MPa | |||||
| 使用圧力 | 低圧型 | 0.005～0.2MPa | 0.01～0.2MPa | |||
| 中圧型 | 0.01～0.4MPa | |||||
| 高圧型 | 0.01～0.8MPa | |||||
| 感度 | ≦0.2%F.S. | |||||
| 繰返し性 | ≦±0.5%F.S. | |||||
| 空気消費量 | ≦4L/min（ANR） | ≦4L/min（ANR） | ≦9.5L/min（ANR） | ≦11.5L/min（ANR） | ||
| 周囲温度及び使用流体温度 | -20～+70℃（未凍結） | |||||
| 質量 | 144g | 336g | 717g | |||
構造
GPR300
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | レギュレータボディ | アルミニウム合金 |
| 2 | パイロットボディ | プラスチック |
| 3 | ボンネット | アルミニウム合金 |
| 4 | ブラケットパッキン | SPCC |
| 5 | 調整ナット | 快削鋼 |
| 6 | ハンドル | プラスチック |
| 7 | 六角ナット | 快削鋼 |
| 8 | フテム | 炭素鋼 |
| 9 | 六角ナット | 快削鋼 |
| 10 | スプリング | スプリング鋼 |
| 11 | 上パイロットダイヤフラム | NBR |
| 12 | 上メインダイヤフラム | NBR |
| 13 | 下メインダイヤフラム | NBR |
| 14 | 調圧ステム | ステンレス+NBR |
| 15 | バルブガイド | 快削鋼 |
| 16 | パイロットダイヤフラムピン | アルミニウム合金 |
| 17 | 下パイロットダイヤフラム | NBR |
| 18 | ノズルボディ | アルミニウム合金 |
選定サポート情報
注文記号
［1］特殊な用途で使用される場合、エアタック社の営業担当までお問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,368円 ( 5,905円 ) | 4日目 |
4,301円 ( 4,731円 ) | 9日目 |
5,521円 ( 6,073円 ) | 在庫品1日目当日出荷可能 |
4,301円 ( 4,731円 ) | 9日目 |
5,521円 ( 6,073円 ) | 在庫品1日目当日出荷可能 |
4,512円 ( 4,963円 ) | 9日目 |
6,835円 ( 7,519円 ) | 9日目 |
6,707円 ( 7,378円 ) | 在庫品1日目当日出荷可能 |
5,813円 ( 6,394円 ) | 9日目 |
5,750円 ( 6,325円 ) | 9日目 |
6,580円 ( 7,238円 ) | 在庫品1日目当日出荷可能 |
7,497円 ( 8,247円 ) | 9日目 |
7,161円 ( 7,877円 ) | 9日目 |
8,389円5,033円 ( 5,536円 ) | 在庫品1日目当日出荷可能 |
8,213円 ( 9,034円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・高精度圧力制御、応答速度が鋭敏。
・圧力特性と流量特性が優れている。
・取付便利、ブラケットでセパレートタイプの取付方式が可能。また、GFシリーズのフィルターとモジュールタイプの接続も可能。
・高圧型のほか、中圧型と低圧型が選択可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
