ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション ナット/インサートピン

通常単価(税別)
1,4238,574
税込単価
1,5659,431

SMC製のふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプショ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が3型番あります。
数量:

商品情報

製品仕様

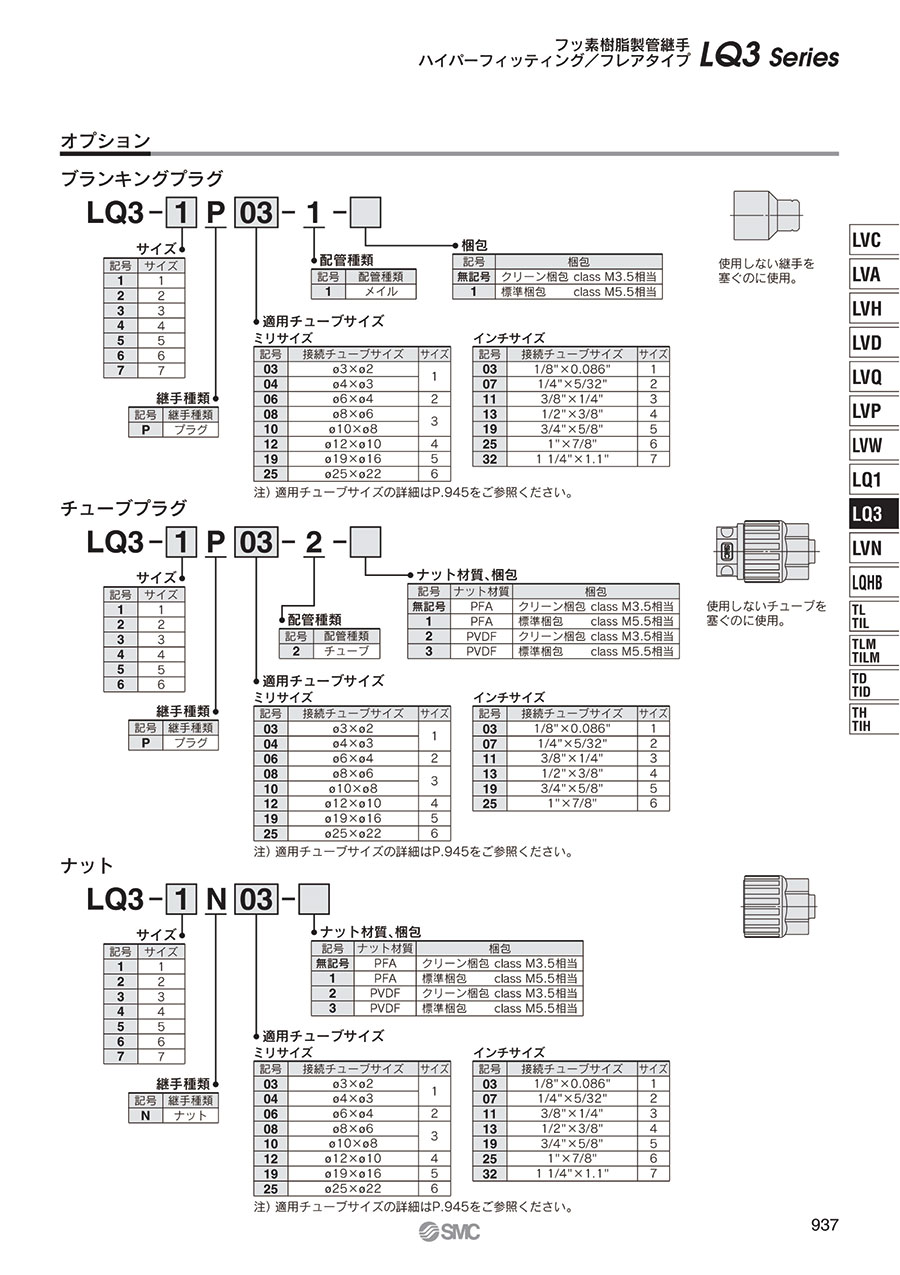

型式表示方法(ナット)

ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション ナット 型番表示方法

適用チューブサイズ詳細

-接続チューブサイズ外径(mm)内厚(mm)
基準寸法許容差基準寸法許容差
ミリサイズΦ3×Φ23.0-0.1~+0.20.5±0.06
Φ4×Φ34.0
Φ6×Φ46.01.0±0.1
Φ8×Φ68.0
Φ10×Φ810.0
Φ12×Φ1012.0
Φ19×Φ1619.0-0.1~+0.31.5±0.15
Φ25×Φ2225.0
インチサイズ1/8"×0.086"3.18-0.1~+0.20.5±0.1
1/4"×5/32"6.351.2±0.12
3/8"×1/4"9.531.6±0.15
1/2"×3/8"12.7
3/4"×5/8"19.0-0.1~+0.3
1"×7/8"25.4
1 1/4"×1.1"31.75±0.251.9±0.2

型番リスト

表示件数

関連部品種類

梱包

ナット材質

適用継手サイズ

部品種類

接続チューブサイズ

最小発注数量
[その他] その他
-
-
-
インサートピン受治具
-
1個
[ナット] ナット
クリーン梱包 class M3.5相当
PFA
5
-
Φ19×Φ16、3/4"×5/8"
1個
インサートピン
-
-
-
-
1/4"
1個
通常単価(税別) (税込単価)
通常出荷日
7,475
( 8,223 )
在庫品1日目当日出荷可能
1,423
( 1,565 )
6日目
8,574
( 9,431 )
在庫品1日目当日出荷可能

詳細情報

基本情報

SMC製のふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション ナット/インサートピンです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション ナット/インサートピンのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QLQ1/LQ3を配管する際には、専用治具が必要なのか?
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか?
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
