ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション チューブプラグ
- 通常単価(税別)
- 2,268円～2,958円
- 税込単価
- 2,495円～3,254円
【用途】・使用しない継手を塞ぐのに使用。・標準梱包/クリーン梱包から選択できま...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が2型番あります。
商品情報
製品仕様

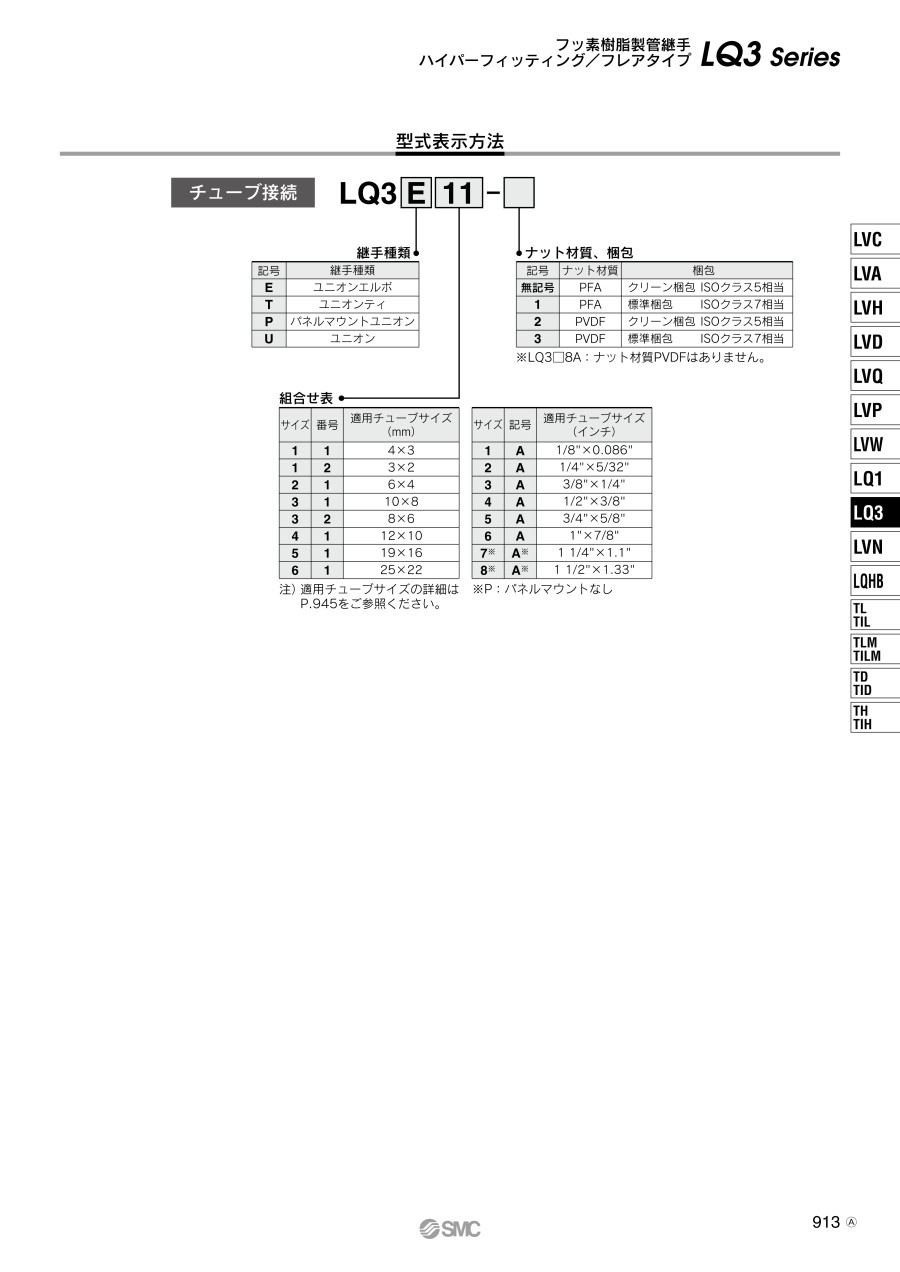

型式表示方法
適用チューブサイズ詳細
| - | 接続チューブサイズ | 外径（mm） | 内厚（mm） | ||
|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| ミリサイズ | φ3×φ2 | 3.0 | -0.1～+0.2 | 0.5 | ±0.06 |
| φ4×φ3 | 4.0 | ||||
| φ6×φ4 | 6.0 | 1.0 | ±0.1 | ||
| φ8×φ6 | 8.0 | ||||
| φ10×φ8 | 10.0 | ||||
| φ12×φ10 | 12.0 | ||||
| φ19×φ16 | 19.0 | -0.1～+0.3 | 1.5 | ±0.15 | |
| φ25×φ22 | 25.0 | ||||
| インチサイズ | 1/8"×0.086" | 3.18 | -0.1～+0.2 | 0.5 | ±0.1 |
| 1/4"×5/32" | 6.35 | 1.2 | ±0.12 | ||
| 3/8"×1/4" | 9.53 | 1.6 | ±0.15 | ||
| 1/2"×3/8" | 12.7 | ||||
| 3/4"×5/8" | 19.0 | -0.1～+0.3 | |||
| 1"×7/8" | 25.4 | ||||
詳細情報
カタログ
ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ オプション チューブプラグのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
