未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オートスイッチオーダーメイド仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

出力形式

配線方式

コネクタの種類

リード線長さ

(m)

オーダーメイド仕様

最小発注数量

なし	2線式	なし	0.5	なし	1個
なし	2線式	なし	0.5	耐油耐屈曲ケーブル	1個
なし	2線式	なし	3	なし	1個
なし	2線式	なし	3	耐油耐屈曲ケーブル	1個
なし	2線式	M8-3ピン	1	なし	1個
なし	2線式	なし	5	なし	1個
NPN方式	3線式	なし	0.5	なし	1個
NPN方式	3線式	なし	0.5	耐油耐屈曲ケーブル	1個
NPN方式	3線式	なし	3	なし	1個
NPN方式	3線式	なし	3	耐油耐屈曲ケーブル	1個
NPN方式	3線式	なし	5	なし	1個
PNP方式	3線式	なし	0.5	なし	1個
PNP方式	3線式	なし	3	なし	1個
PNP方式	3線式	M8-3ピン	0.5	なし	1個
PNP方式	3線式	なし	5	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,361円 ( 2,597円 )	在庫品1日目当日出荷可能
2,452円 ( 2,697円 )	6日目
2,717円 ( 2,989円 )	在庫品1日目当日出荷可能
3,421円 ( 3,763円 )	5日目
4,025円 ( 4,428円 )	9日目
2,815円 ( 3,097円 )	在庫品1日目当日出荷可能
2,356円 ( 2,592円 )	在庫品1日目当日出荷可能
2,291円 ( 2,520円 )	9日目
2,694円 ( 2,963円 )	在庫品1日目当日出荷可能
3,534円 ( 3,887円 )	在庫品1日目当日出荷可能
2,891円 ( 3,180円 )	6日目
2,139円 ( 2,353円 )	在庫品1日目当日出荷可能
2,694円 ( 2,963円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	6日目
3,033円 ( 3,336円 )	6日目

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ無接点オートスイッチ、直接取付タイプです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

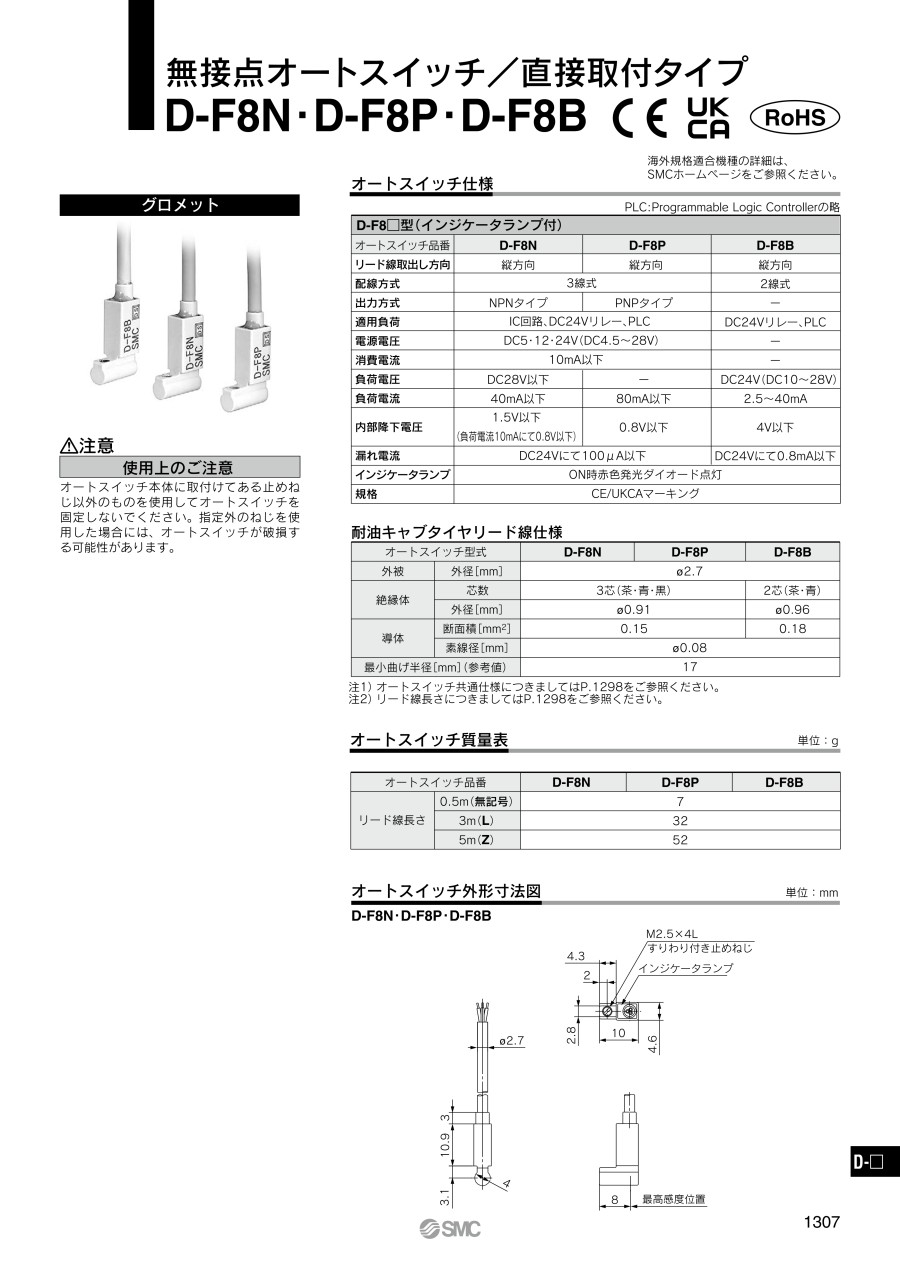

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無接点オートスイッチ直接取付タイプ D-F8N・D-F8P・D-F8Bのレビュー

4.1平均満足度：4.16件のレビュー

星5
33%
星4
50%
星3
17%
星2
0%
星1
0%

自動機のシリンダに使用

満足度：4.02019/04/09

小さいシリンダを使っているため、極力シリンダのストロークに合わせたものを探していたところ、ミスミのSMCカタログに載って...もっと読む

1人が参考にしています。

中間スイッチとして

満足度：5.02023/03/31

エアシリンダーの中間でセンサーをONさせたい箇所が出たので選定。小さいのでストロークが短いシリンダーでも収まりました。

0人が参考にしています。

シリンダー用のスイッチ

満足度：5.02023/02/28

中間位置を検出する必要があったのですが、ストロークが短いシリンダーで、通常サイズのスイッチだと収まらないので採用。変則的...もっと読む

0人が参考にしています。

エアーシリンダに取り付け

満足度：4.02022/07/14

シリンダとセット注文することを忘れたときに、センサ－単品の注文ができるところが助かっています。

0人が参考にしています。

シリンダ追加工事

満足度：3.02021/04/07

メーカで購入すると、数日納期が掛かってしまい、急遽必要になった時に助かりました。少し高かったけど、即納で良かったです。

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
