■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D-Y59A・D-Y7P・D-Y59B

D-Y69A・D-Y7PV・D-Y69B

製品仕様

D-Y5□型・D-Y6□型・D-Y7P型・D-Y7PV型（インジケータランプ付）
オートスイッチ品番	D-Y59A	D-Y69A	D-Y7P	D-Y7PV	D-Y59B	D-Y69B
リード線取出方向	横方向	縦方向	横方向	縦方向	横方向	縦方向
配線方式	3線式				2線式
出力方式	NPNタイプ		PNPタイプ		-
適用負荷	IC回路、リレー、PLC				DC24Vリレー、PLC
電源電圧	DC5・12・24V（DC4.5～28V）				-
消費電流	10mA以下				-
負荷電圧	DC28V以下		-		DC24V（DC10～28V）
負荷電流	40mA以下		80mA以下		2.5～40mA
内部降下電圧	1.5V以下（負荷電流10mAにて0.8V以下）		0.8V以下		4V以下
漏れ電流	DC24Vにて100μA以下				DC24にて0.8mA以下
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング、RoHS

製品仕様

オートスイッチ型式		D-Y□9A	D-Y7P□	D-Y□9B
外被	外径［mm］	φ3.4
絶縁体	芯数	3芯（茶・青・黒）		2芯（茶・青）
絶縁体	外径［mm］	φ1.0
導体	断面積［mm²］	0.15
導体	素線径［mm］	φ0.05
最小曲げ半径［mm］（参考値）		21

型番リスト

表示件数

型番

出力形式

配線方式

リード線取出方向

リード線長さ

(m)

オーダーメイド仕様

最小発注数量

PNP方式	3線式	横方向	0.5	なし	1個
PNP方式	3線式	横方向	3	なし	1個
PNP方式	3線式	縦方向	0.5	なし	1個
PNP方式	3線式	縦方向	3	なし	1個
PNP方式	3線式	縦方向	5	なし	1個
PNP方式	3線式	横方向	5	なし	1個
NPN方式	3線式	横方向	0.5	なし	1個
NPN方式	3線式	横方向	3	なし	1個
NPN方式	3線式	横方向	5	なし	1個
なし	2線式	横方向	0.5	なし	1個
なし	2線式	横方向	3	なし	1個
なし	2線式	横方向	5	なし	1個
NPN方式	3線式	縦方向	0.5	なし	1個
NPN方式	3線式	縦方向	3	なし	1個
NPN方式	3線式	縦方向	5	なし	1個
なし	2線式	縦方向	0.5	なし	1個
なし	2線式	縦方向	3	なし	1個
なし	2線式	縦方向	5	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,896円 ( 3,186円 )	6日目
3,219円 ( 3,541円 )	6日目
3,004円 ( 3,304円 )	5日目
3,219円 ( 3,541円 )	6日目
3,542円 ( 3,896円 )	5日目
3,542円 ( 3,896円 )	6日目
3,038円 ( 3,342円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
3,542円 ( 3,896円 )	6日目
3,033円 ( 3,336円 )	在庫品1日目当日出荷可能
3,258円 ( 3,584円 )	在庫品1日目当日出荷可能
3,429円 ( 3,772円 )	在庫品1日目当日出荷可能
3,038円 ( 3,342円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
3,542円 ( 3,896円 )	6日目
3,033円 ( 3,336円 )	在庫品1日目当日出荷可能
3,258円 ( 3,584円 )	在庫品1日目当日出荷可能
3,429円 ( 3,772円 )	5日目

詳細情報

基本情報

基本情報

【特長】・標準で耐屈曲コードを使用した無接点オートスイッチになります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

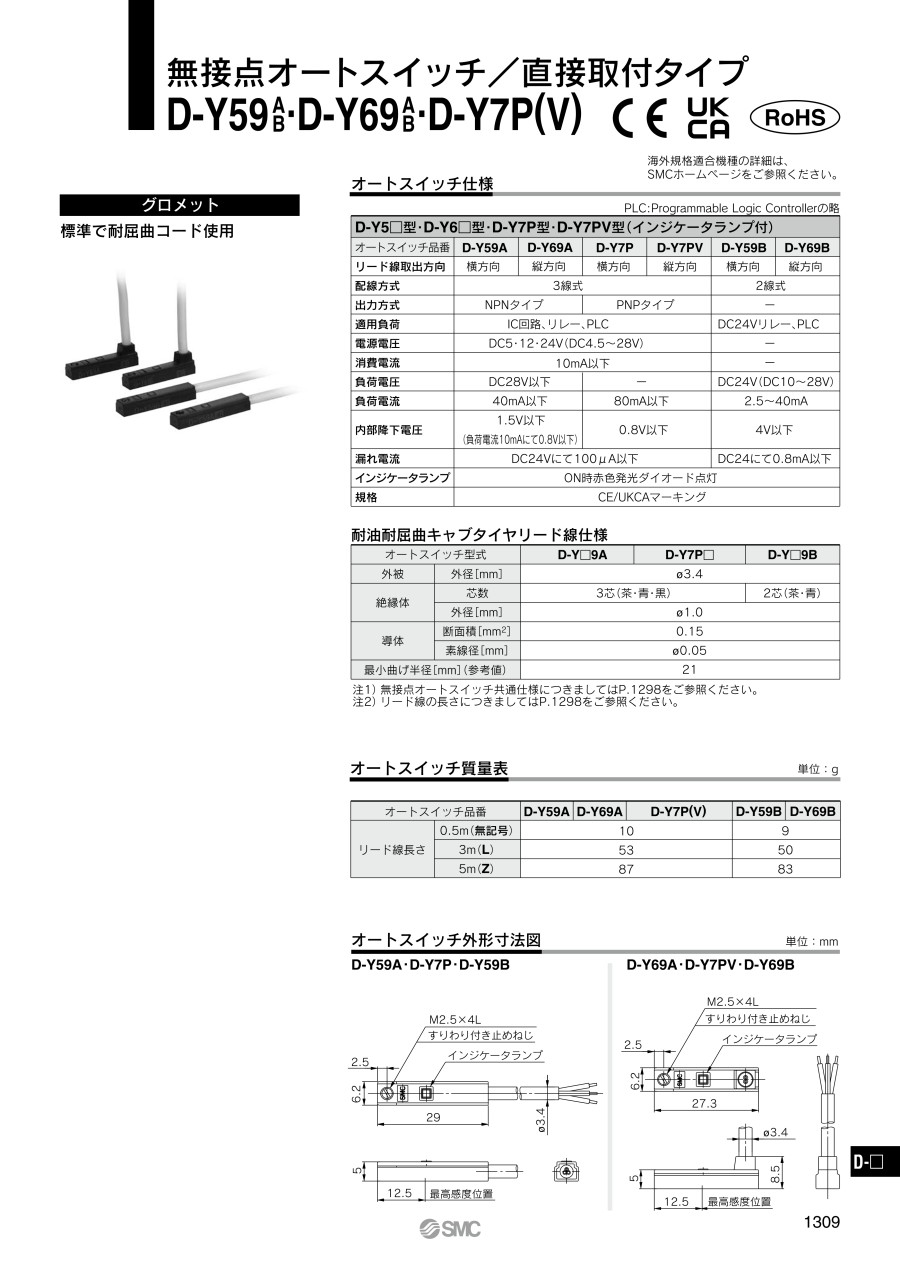

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無接点オートスイッチ直接取付タイプ D-Y59・D-Y69・D-Y7P（V）のレビュー

4.2平均満足度：4.25件のレビュー

星5
20%
星4
80%
星3
0%
星2
0%
星1
0%

エアシリンダの動作確認

満足度：4.02021/08/26

リードスイッチ故障の為、長寿命という事で無接点のこちらの物に変更しました。感度が良くて設置が楽でした。

1人が参考にしています。

オートスイッチ

満足度：4.02021/01/30

無接点タイプのオートスイッチが必要となり、こちらを取り付けました。問題なく使用できてます。

1人が参考にしています。

部品交換で使用しました。

満足度：5.02022/04/29

生産ラインのトラブルでリードスイッチを交換しました。在庫で持っていたのですぐに対応ができました。また購入しなくちゃ！

0人が参考にしています。

オートスイッチ

満足度：4.02021/05/31

無接点タイプのオートスイッチを探していました。品質は全く問題ありません。今後も他の設備で展開していきます。

0人が参考にしています。

生産設備付帯部品として使用

満足度：4.02020/08/26

金型工程生産設備にて、ワーク検知用センサとして使用しています。設備導入草創期に種々の要素（利用環境、サイズ、形状等々）を...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
