商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オートスイッチオーダーメイド仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

出力形式

配線方式

リード線長さ

(m)

オーダーメイド仕様

最小発注数量

PNP方式	3線式	0.5	なし	1個
PNP方式	3線式	3	なし	1個
PNP方式	3線式	5	なし	1個
NPN方式	3線式	0.5	なし	1個
NPN方式	3線式	3	なし	1個
NPN方式	3線式	5	なし	1個
なし	2線式	0.5	なし	1個
なし	2線式	3	なし	1個
なし	2線式	5	なし	1個

通常単価(税別) (税込単価)	通常出荷日

4,285円 ( 4,714円 )	5日目
4,395円 ( 4,835円 )	6日目
4,835円 ( 5,319円 )	5日目
4,175円 ( 4,593円 )	6日目
4,395円 ( 4,835円 )	6日目
4,835円 ( 5,319円 )	5日目
4,064円 ( 4,470円 )	6日目
4,395円 ( 4,835円 )	6日目
4,835円 ( 5,319円 )	6日目

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ無接点オートスイッチ、レール取付タイプです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

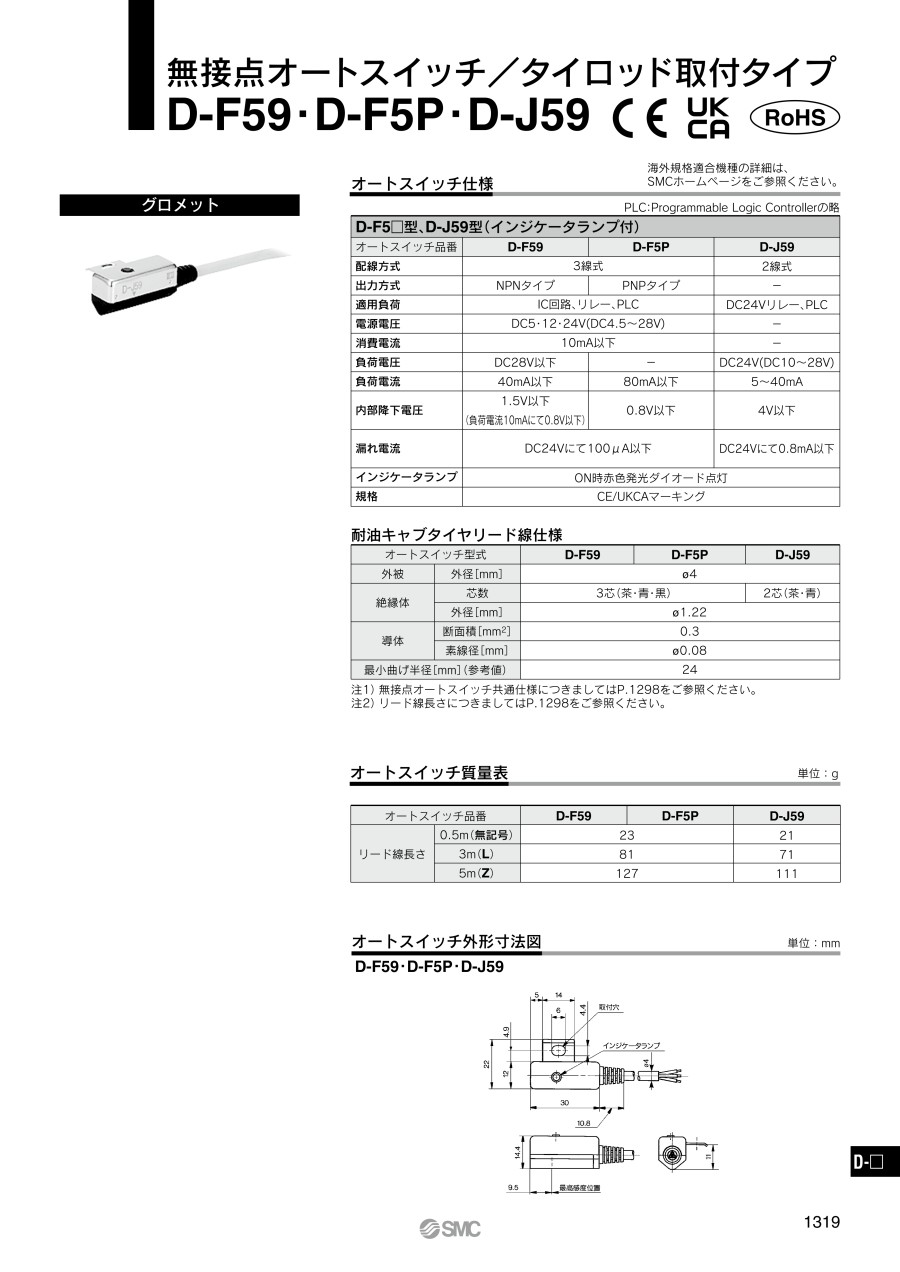

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無接点オートスイッチタイロッド取付タイプ D-F59・D-F5P・D-J59のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
