2色表示式無接点オートスイッチ 直接取付 D-M9NW/V・D-M9PW/V・D-M9BW/V
- 通常単価(税別)
- 2,807円～5,149円
- 税込単価
- 3,088円～5,664円
【特長】・2線式の負荷電流を低電流化（2.5～40mA）。・標準で耐屈曲コード...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が59型番あります。
商品情報

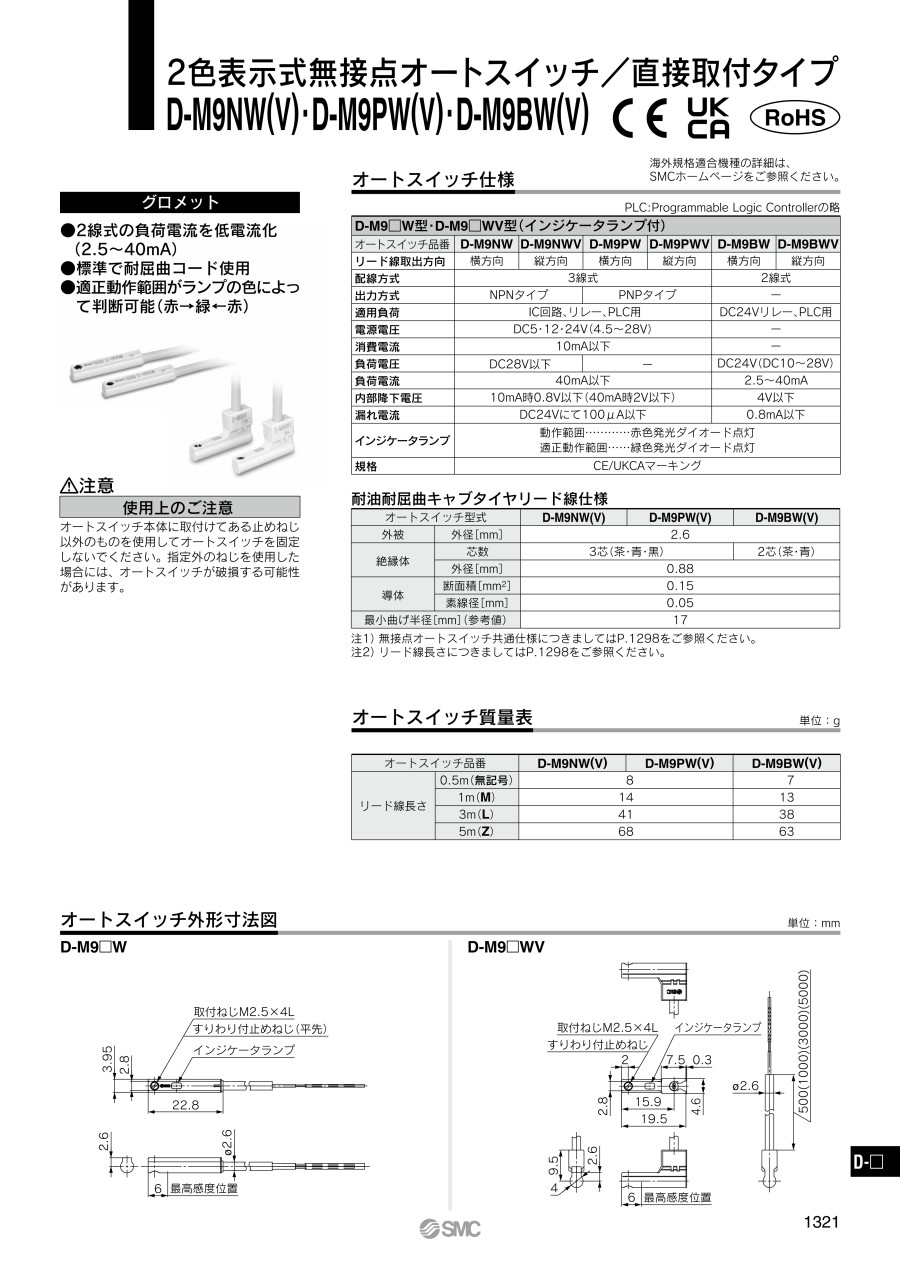

外形図
D-M9□W
D-M9□WV
規格表
| オートスイッチ品番 | D-M9NW | D-M9NWV | D-M9PW | D-M9PWV | D-M9BW | D-M9BWV |
|---|---|---|---|---|---|---|
| リード線取出方向 | 横方向 | 縦方向 | 横方向 | 縦方向 | 横方向 | 縦方向 |
| 配線方式 | 3線式 | 2線式 | ||||
| 出力方式 | NPNタイプ | PNPタイプ | - | |||
| 適用負荷 | IC回路、リレー、PLC用 | DC24リレー、PLC用 | ||||
| 電源電圧 | DC5・12・24V（4.5～28V） | - | ||||
| 消費電力 | 10mA以下 | - | ||||
| 負荷電圧 | DC28V以下 | - | DC24（DC10～28V） | |||
| 負荷電流 | 40mA以下 | 2.5～40mA | ||||
| 内部降下電圧 | 10mA時0.8V以下（40mA時2V以下） | 4V以下 | ||||
| 漏れ電流 | DC24Vにて100μA以下 | 0.8mA以下 | ||||
| インジケータランプ | 動作範囲・・・・・・・・赤色発行ダイオード点灯 適正動作範囲・・・・・緑色発行ダイオード点灯 | |||||
| 規格 | CEマーキング、RoHS | |||||
製品仕様
耐油耐屈曲キャブタイヤリード線仕様
| オートスイッチ型式 | D-M9NW（V） | D-M9PW（V） | D-M9BW（V） | |
|---|---|---|---|---|
| 外被 | 外径［mm］ | 2.6 | ||
| 絶縁体 | 芯数 | 3芯（茶・青・黒） | 2芯（茶・青） | |
| 外径［mm］ | 0.88 | |||
| 導体 | 断面積［mm2］ | 0.15 | ||
| 素線径［mm］ | 0.05 | |||
| 最小曲げ半径［mm］（参考値） | 17 | |||
オートスイッチ型式質量表
単位：g
| オートスイッチ型式 | D-M9NW（V） | D-M9PW（V） | D-M9BW（V） | |
|---|---|---|---|---|
| リード長さ | 0.5m（無記号） | 8 | 7 | |
| 1m（M） | 14 | 13 | ||
| 3m（L） | 41 | 38 | ||
| 5m（Z） | 68 | 63 | ||
型式表示方法
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オートスイッチ オーダーメイド仕様の詳細は下記をご参照下さい。
選定サポート情報
オートスイッチ共通仕様
| 種類 | 有接点オートスイッチ | 無接点オートスイッチ |
|---|---|---|
| 漏れ電流 | 無 | 3線式：100μA以下 2線式：0.8mA以下 |
| 動作時間 | 1.2ms | 1ms以下 |
| 耐衝撃 | 300m/s2 | 1000m/s2 |
| 絶縁抵抗 | DC500Vメガにて50MΩ以上（リード線、ケーズ間） | |
| 耐電圧 | AC1500V1分間（リード線、ケーズ間） | AC1000V1分間（リード線、ケーズ間） |
| 周囲温度 | -10～60℃ | |
| 保護構造 | IEC60529規格IP67 | |
注意・禁止事項
オートスイッチ本体に取り付けてある止めねじ以外のもの使用してオートスイッチを固定しないでください。
指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,807円 ( 3,088円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
4,718円 ( 5,190円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,719円 ( 5,191円 ) | 6日目 |
4,719円 ( 5,191円 ) | 在庫品1日目当日出荷可能 |
4,498円 ( 4,948円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
4,827円 ( 5,310円 ) | 6日目 |
4,827円 ( 5,310円 ) | 6日目 |
4,827円 ( 5,310円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,933円 ( 5,426円 ) | 在庫品1日目当日出荷可能 |
4,933円 ( 5,426円 ) | 6日目 |
3,709円 ( 4,080円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
2,947円 ( 3,242円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
4,718円 ( 5,190円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,719円 ( 5,191円 ) | 在庫品1日目当日出荷可能 |
3,302円 ( 3,632円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
4,827円 ( 5,310円 ) | 6日目 |
5,149円 ( 5,664円 ) | 39日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,933円 ( 5,426円 ) | 39日目 |
4,826円 ( 5,309円 ) | 在庫品1日目当日出荷可能 |
3,644円 ( 4,008円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
2,947円 ( 3,242円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,826円 ( 5,309円 ) | 39日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,503円 ( 4,953円 ) | 6日目 |
4,719円 ( 5,191円 ) | 在庫品1日目当日出荷可能 |
4,723円 ( 5,195円 ) | 在庫品1日目当日出荷可能 |
3,148円 ( 3,463円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,107円 ( 3,418円 ) | 6日目 |
4,827円 ( 5,310円 ) | 6日目 |
4,827円 ( 5,310円 ) | 6日目 |
4,827円 ( 5,310円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
3,644円 ( 4,008円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 6日目 |
詳細情報
基本情報
【特長】
・2線式の負荷電流を低電流化（2.5～40mA）。
・標準で耐屈曲コード使用。
・適正動作範囲がランプの色によって判断可能（赤→緑←赤）。
ご注意
