2色表示式無接点オートスイッチ 直接取付 D-Y7NW/V・D-Y7PW/V・D-Y7BW/V
- 通常単価(税別)
- 3,735円～4,495円
- 税込単価
- 4,109円～4,945円
【特長】・適正動作範囲がランプの色によって判断可能（赤→緑←赤）。・標準で耐屈...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が17型番あります。
商品情報

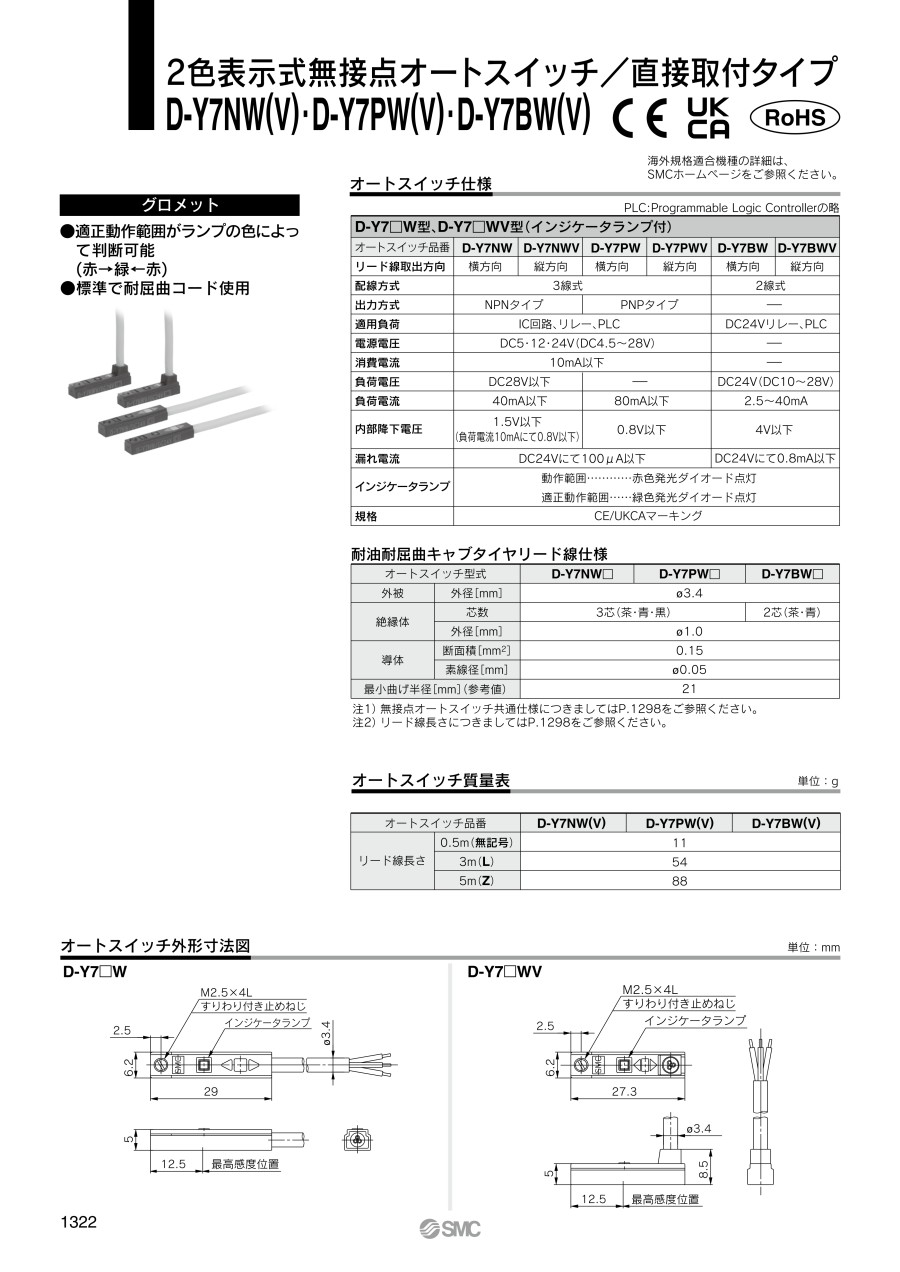

外形図
D-Y7□W
D-Y7□WV
製品仕様
製品仕様
| D-Y7□W型、D-Y7□WV型（インジケータランプ付） | ||||||
|---|---|---|---|---|---|---|
| オートスイッチ品番 | D-Y7NW | D-Y7NWV | D-Y7PW | D-Y7PWV | D-Y7BW | D-Y7BWV |
| リード線取出方向 | 横方向 | 縦方向 | 横方向 | 縦方向 | 横方向 | 縦方向 |
| 配線方式 | 3線式 | 2線式 | ||||
| 出力方式 | NPNタイプ | PNPタイプ | - | |||
| 適用負荷 | IC回路、リレー、PLC | DC24Vリレー、PLC | ||||
| 電源電圧 | DC5・12・24V（DC4.5～28V） | - | ||||
| 消費電流 | 10mA以下 | - | ||||
| 負荷電圧 | DC28V以下 | - | DC24V（DC10～28V） | |||
| 負荷電流 | 40mA以下 | 80mA以下 | 2.5～40mA | |||
| 内部降下電圧 | 1.5V以下 （負荷電流10mAにて0.8V以下） | 0.8V以下 | 4V以下 | |||
| 漏れ電流 | DC24Vにて100μA以下 | DC24Vにて0.8mA以下 | ||||
| インジケータランプ | 動作範囲：赤色発光ダイオード点灯 適正動作範囲：緑色発光ダイオード点灯 | |||||
| 規格 | CEマーキング、RoHS | |||||
製品仕様
| オートスイッチ型式 | D-Y7NW□ | D-Y7PW□ | D-Y7BW□ | |
|---|---|---|---|---|
| 外被 | 外径［mm］ | φ3.4 | ||
| 絶縁体 | 芯数 | 3芯（茶・青・黒） | 2芯（茶・青） | |
| 外径［mm］ | φ1.0 | |||
| 導体 | 断面積［mm2］ | 0.15 | ||
| 素線径［mm］ | φ0.05 | |||
| 最小曲げ半径［mm］（参考値） | 21 | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,917円 ( 4,309円 ) | 在庫品1日目当日出荷可能 |
4,032円 ( 4,435円 ) | 在庫品1日目当日出荷可能 |
3,735円 ( 4,109円 ) | 6日目 |
4,032円 ( 4,435円 ) | 6日目 |
4,396円 ( 4,836円 ) | 6日目 |
4,495円 ( 4,945円 ) | 在庫品1日目当日出荷可能 |
3,917円 ( 4,309円 ) | 6日目 |
4,065円 ( 4,472円 ) | 在庫品1日目当日出荷可能 |
3,917円 ( 4,309円 ) | 6日目 |
3,955円 ( 4,351円 ) | 5日目 |
4,396円 ( 4,836円 ) | 5日目 |
3,856円 ( 4,242円 ) | 5日目 |
4,065円 ( 4,472円 ) | 6日目 |
3,856円 ( 4,242円 ) | 5日目 |
4,065円 ( 4,472円 ) | 19日目 |
4,286円 ( 4,715円 ) | 5日目 |
4,286円 ( 4,715円 ) | 5日目 |
詳細情報
基本情報
【特長】
・適正動作範囲がランプの色によって判断可能（赤→緑←赤）。
・標準で耐屈曲コード使用。
2色表示式無接点オートスイッチ 直接取付 D-Y7NW/V・D-Y7PW/V・D-Y7BW/Vのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？
A
有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
Q無接点オートスイッチの2線式・3線式の使い分けは？
A
使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。
※漏れ電流
3線式： DC24Vにて100μA以下・・・例）D－M9N
2線式： DC24Vにて0．8mA以下・・・例）D－M9B（W）
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。
※漏れ電流
3線式： DC24Vにて100μA以下・・・例）D－M9N
2線式： DC24Vにて0．8mA以下・・・例）D－M9B（W）
