SMC

診断出力付2色表示無接点オートスイッチレール取付タイプ D-F79F

カタログ |

通常単価(税別): 4,189円

税込単価: 4,608円

通常出荷日：3日目

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコントローラ）側で確認でき...

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

よく一緒に見られています

無接点オートスイッチ直接取付タイプ D-M9N（V）・D-M9P（V）・D-M9B（V）

通常出荷日：在庫品1日目

よく一緒に見られています

2色表示式無接点オートスイッチ直接取付 D-M9NW/V・D-M9PW/V・D-M9BW/V

通常出荷日：在庫品1日目

D-F79FL

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

フィルタレギュレータ AW20-D～AW60-D 逆流機能付 AW20K-D～AW60K-D

D-F79FLの仕様・寸法情報

出力方式

NPNタイプ

配線方式

4線式

リード線長さ(m)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

オートスイッチ仕様

配線方式	4線式
出力方式	NPNタイプ
診断出力方式	通常動作
適用負荷	IC回路、リレー、PLC
電源電圧	DC5、12、24V（DC4.5～28V）
消費電流	10mA以下
負荷電圧	DC28V以下
負荷電流	通常出力・診断出力の合計で50mA以下
内部降下電圧	1.5V以下（各出力5mAにて0.8V以下）
漏れ電流	DC24Vにて100μA以下
インジケータランプ	動作範囲：赤色発光ダイオード点灯適正動作範囲：緑色発光ダイオード点灯

PLC：Programmable Logic Controllerの略

耐油キャブタイヤリード線仕様

外被	外径（mm）	φ3.4
絶縁体	芯数	4芯（茶・青・黒・橙）
絶縁体	外径（mm）	φ0.98
導体	断面積（mm²）	0.2
導体	素線径（mm）	φ0.08
最小曲げ半径（mm）〔参考値〕		21

注1）無接点オートスイッチ共通仕様につきましてはカタログをご参照ください。
注2）リード線長さにつきましてはカタログをご参照ください。

オートスイッチ質量表

単位：g

リード線長さ	0.5m（無記号）	13
	3m（L）	56
	5m（Z）	90

型番リスト

表示件数

型番

D-F79FL

リード線長さ

(m)

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,189円

( 4,608円 )

3日目

詳細情報

基本情報

基本情報

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコントローラ）側で確認できます。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

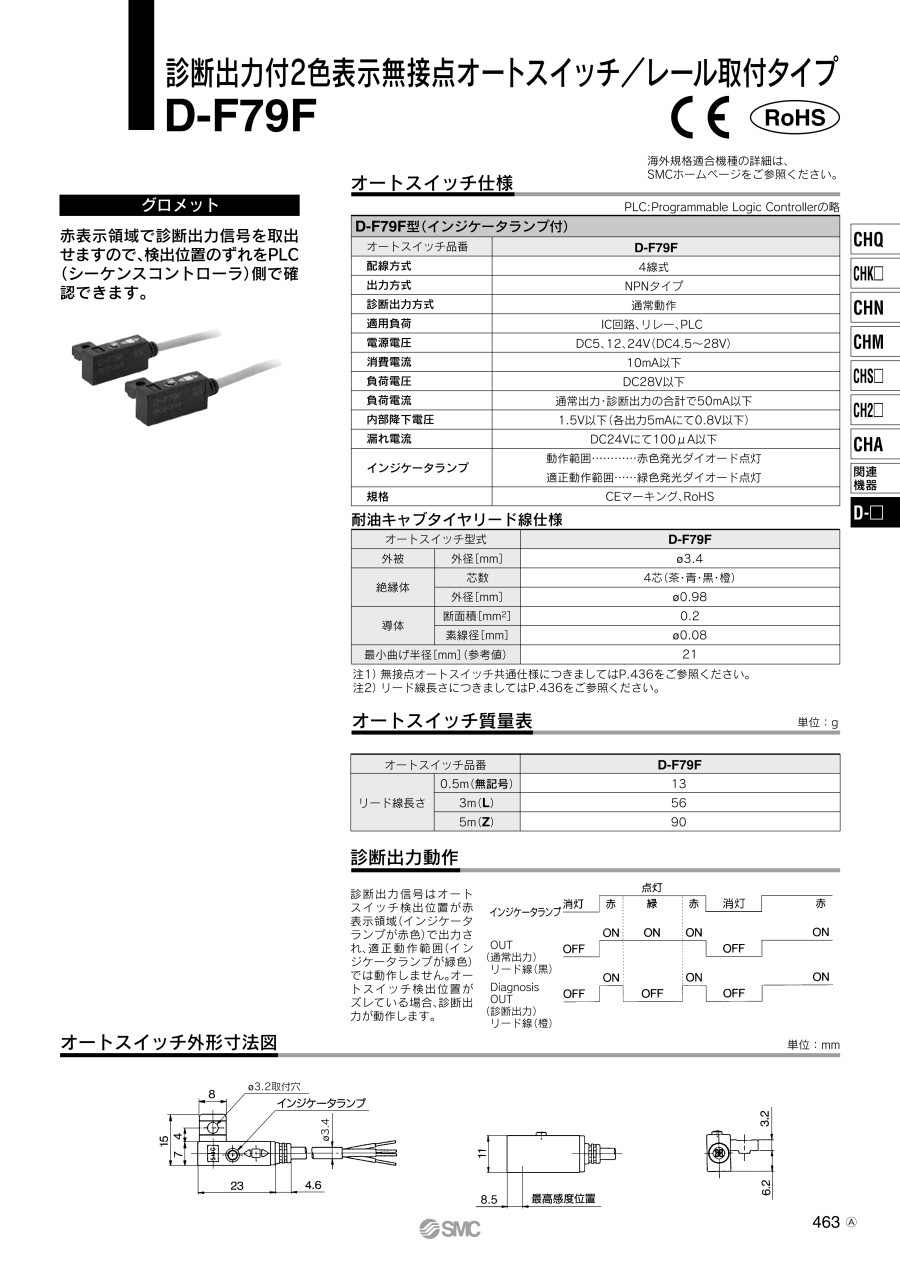

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

診断出力付2色表示無接点オートスイッチレール取付タイプ D-F79Fの型番D-F79FLのページです。型番D-F79FLに関する仕様情報を記載しております。

診断出力付2色表示無接点オートスイッチレール取付タイプ D-F79Fのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
