SMC

診断出力付2色表示無接点オートスイッチタイロッド取付タイプ D-F59F

カタログ |

通常単価(税別): 4,725円～5,269円

税込単価: 5,198円～5,796円

通常出荷日：3日目～5日目

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコントローラ）側で確認でき...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

2色表示式無接点オートスイッチ直接取付 D-Y7NW/V・D-Y7PW/V・D-Y7BW/V

通常価格(税別)： 3,735円 (税込価格：4,109円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

診断出力付2色表示無接点オートスイッチバンド取付タイプ D-H7NF

通常価格(税別)： 3,956円 (税込価格：4,352円)

通常出荷日：3 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オートスイッチオーダーメイド仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

D-F59F

D-F59FL

コネクタの種類

リード線長さ

(m)

最小発注数量

なし	0.5	1個
なし	3	1個

通常単価(税別) (税込単価)	通常出荷日

4,725円 ( 5,198円 )	3日目
5,269円 ( 5,796円 )	5日目

詳細情報

基本情報

基本情報

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコントローラ）側で確認できます。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

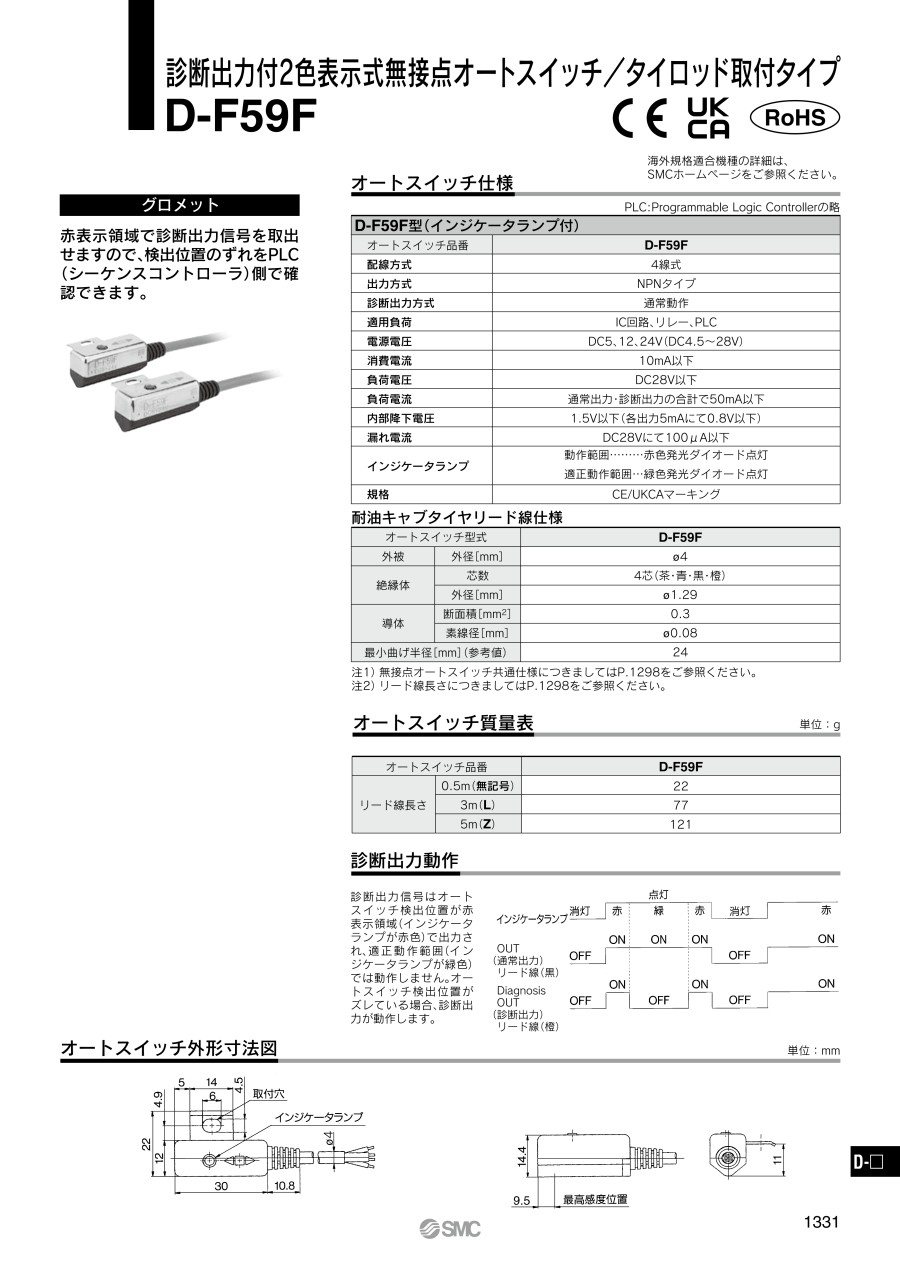

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

診断出力付2色表示無接点オートスイッチタイロッド取付タイプ D-F59Fのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）

Qオートスイッチの結線方法を知りたい。

DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、カタログ内の資料「ご使用になる前に」をご参照ください。
