SMC

タイマ付無接点オートスイッチバンド取付タイプ D-G5NT

カタログ |

通常単価(税別): 4,725円

税込単価: 5,198円

通常出荷日：在庫品1日目当日出荷可能

【特長】・約200msのオフディレイタイマを内蔵。・中間検出が容易。

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

D-G5NTL

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

D-G5NTLの仕様・寸法情報

種類

本体

出力形式

NPN方式

センサ種類

無接点

配線方式

3線式

リード線長さ(m)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

仕様

配線方式	3線式
出力方式	NPNタイプ
出力動作	オフディレイ
動作時問	1ms以下
オフディレイ時間	200±50ms
適用負荷	IC回路、リレー、PLC
電源電圧	DC5、12、24V（DC4.5～28V）
消費電流	10mA以下
負荷電圧	DC28V以下
負荷電流	40mA以下
内部降下電圧	1.5V以下（10mAにて0.8V以下）
漏れ電流	DC24Vにて100μA以下
インジケータランプ	ON時赤色発光ダイオード点灯

PLC：Programmable Logic Controllerの略

耐油キャブタイヤリード線仕様

外被外径（mm）		φ4
絶縁体	芯数	3芯（茶・青・黒）
絶縁体	外径（mm）	φ1.22
導体	断面積（mm²）	0.3
導体	素線径（mm）	φ0.08
最小曲げ半径（mm）［参考値］		24

質量表

単位：g

リード線長さ	3m（L）	78
リード線長さ	5m（Z）	124

型番リスト

表示件数

型番

D-G5NTL

リード線長さ

(m)

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,725円

( 5,198円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・約200msのオフディレイタイマを内蔵。
・中間検出が容易。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

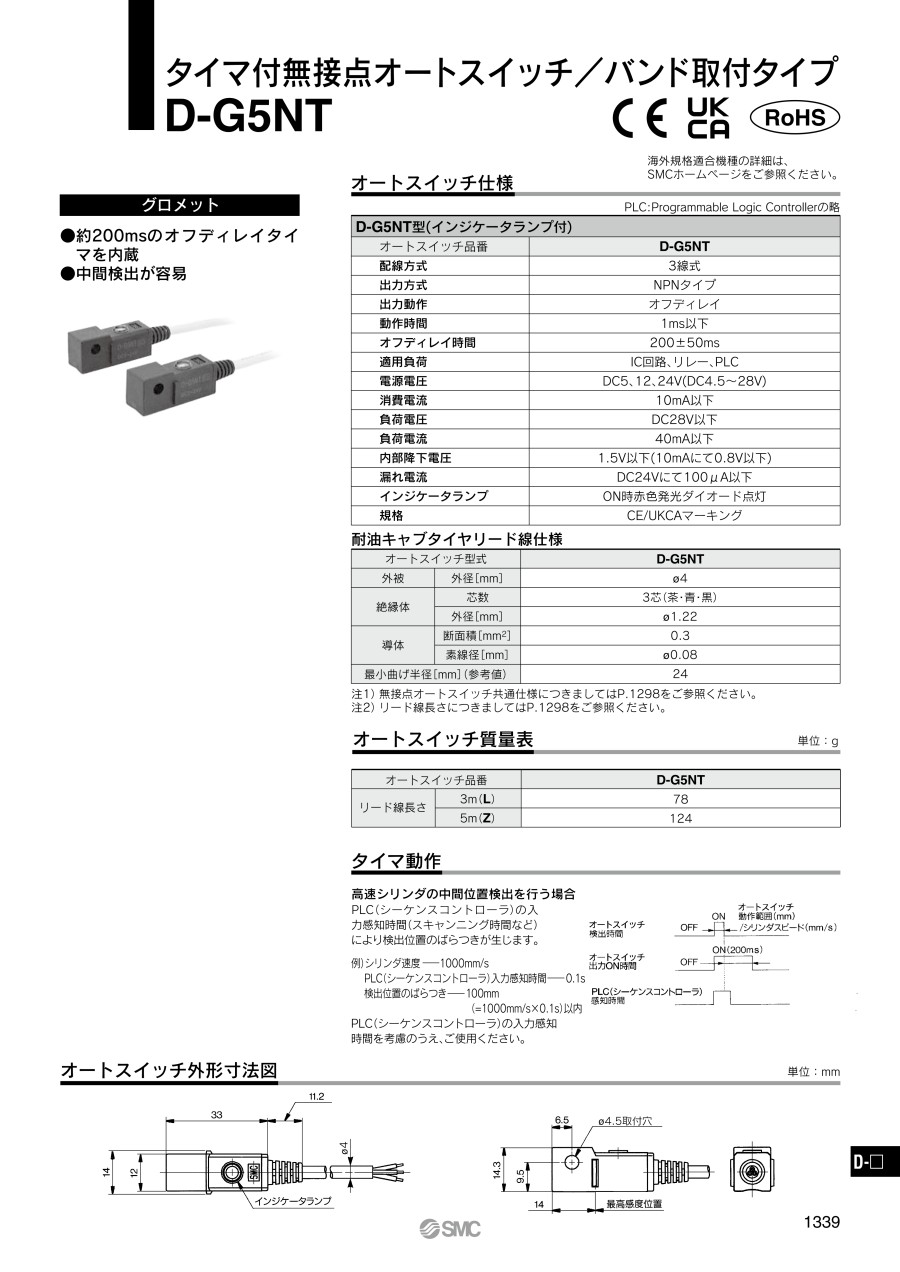

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タイマ付無接点オートスイッチバンド取付タイプ D-G5NTの型番D-G5NTLのページです。型番D-G5NTLに関する仕様情報を記載しております。

タイマ付無接点オートスイッチバンド取付タイプ D-G5NTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
