SMC

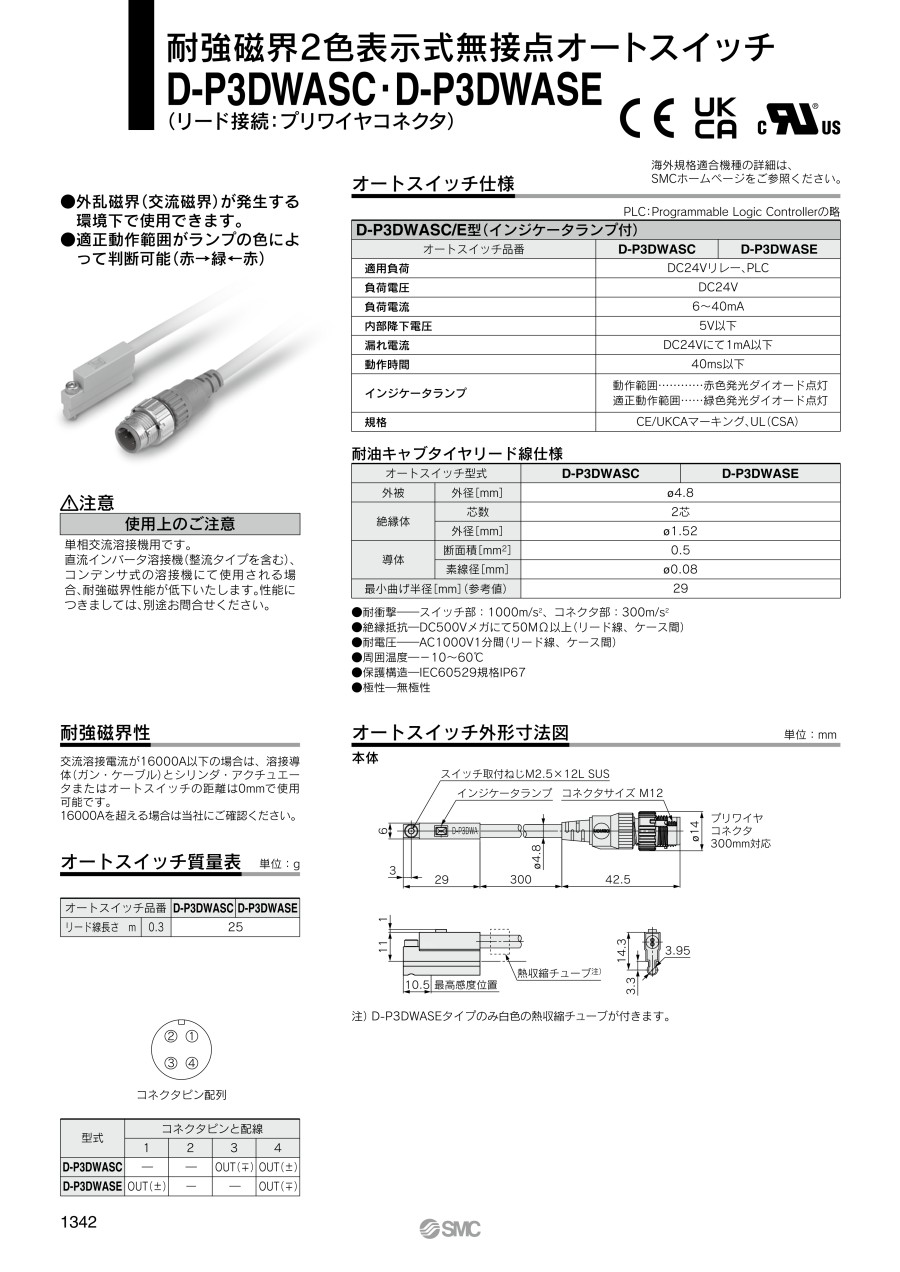

耐強磁界2色表示式無接点オートスイッチ D-P3DWASC・D-P3DWASE

カタログ |

通常単価(税別): 5,929円～6,149円

税込単価: 6,522円～6,764円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・外乱磁界（交流磁界）が発生する環境下で使用できます。・適正動作範囲がランプの色によって判断可...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

オートスイッチ取付金具

通常価格(税別)： 34円 (税込価格：37円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

2色表示式無接点オートスイッチ直接取付 D-M9NW/V・D-M9PW/V・D-M9BW/V

通常価格(税別)： 2,807円 (税込価格：3,088円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注）D-P3DWASEタイプのみ白色の熱収縮チューブが付きます。

製品仕様

D-P3DWASC/E型（インジケータランプ付）
オートスイッチ品番	D-P3DWASC	D-P3DWASE
適用負荷	DC24Vリレー、PLC
負荷電圧	DC24V
負荷電流	6～40mA
内部降下電圧	5V以下
漏れ電流	DC24Vにて1mA以下
動作時間	40ms以下
インジケータランプ	動作範囲：赤色発光ダイオード点灯適正動作範囲：緑色発光ダイオード点灯
規格	CEマーキング、UL（CSA）、RoHS

製品仕様

オートスイッチ型式		D-P3DWASC	D-P3DWASE
外被	外径［mm］	φ4.8
絶縁体	芯数	2芯
絶縁体	外径［mm］	φ1.52
導体	断面積［mm²］	0.5
導体	素線径［mm］	φ0.08
最小曲げ半径［mm］（参考値）		29

耐衝撃-スイッチ部：1,000m/s²、コネクタ部：300m/s²
絶縁抵抗：DC500Vメガにて50MΩ以上（リード線、ケース間）
耐電圧：AC1,000V1分間（リード線、ケース間）
周囲温度：-10～60℃
保護構造：IEC60529規格IP67
極性：無極性

型番リスト

表示件数

型番

D-P3DWASC

D-P3DWASE

コネクタの種類	最小発注数量

M12-3／4ピン	1個
M12-1／4ピン	1個

通常単価(税別) (税込単価)	通常出荷日

6,149円 ( 6,764円 )	6日目
5,929円 ( 6,522円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・外乱磁界（交流磁界）が発生する環境下で使用できます。
・適正動作範囲がランプの色によって判断可能です（赤→緑←赤）。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐強磁界2色表示式無接点オートスイッチ D-P3DWASC・D-P3DWASEのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
