商品情報

外形図

製品仕様

D-M9NJ型・D-M9PJ型（インジケータランプ付）
オートスイッチ型式	D-M9NJ	D-M9PJ
出力方式	NPNタイプ	PNPタイプ
電源電圧	DC20～26V
消費電流	25mA以下
負荷電圧	DC28V以下	-
負荷電流	40mA以下
内部降下電圧	0.8V以下
漏れ電流	DC24Vにて100μA以下
インジケータランプ	動作範囲：赤色発光ダイオード点灯適正動作範囲：緑色発光ダイオード点灯
周囲温度	センサ部：0～150℃ アンプ部：0～60℃
耐衝撃	センサ部：1,000m/s² アンプ部：300m/s²
規格	CEマーキング、RoHS

製品仕様

オートスイッチ型式		D-M9NJ	D-M9PJ
外被	外径［mm］	φ3.4
絶縁体	芯数	3芯（茶・青・黒）
絶縁体	外径［mm］	φ1.1
導体	断面積［mm²］	0.2
導体	素線径［mm］	φ0.08
最小曲げ半径［mm］（参考値）		21

型番リスト

表示件数

型番

出力方式

リード線長さ

(m)

最小発注数量

NPNタイプ	3	1個
NPNタイプ	5	1個
PNPタイプ	3	1個
PNPタイプ	5	1個

通常単価(税別) (税込単価)	通常出荷日

9,827円 ( 10,810円 )	在庫品1日目当日出荷可能
10,428円 ( 11,471円 )	6日目
9,372円 ( 10,309円 )	6日目
10,428円 ( 11,471円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・耐熱性向上タイプ。
・適正動作範囲がランプの色によって判断可能（赤→緑←赤）。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

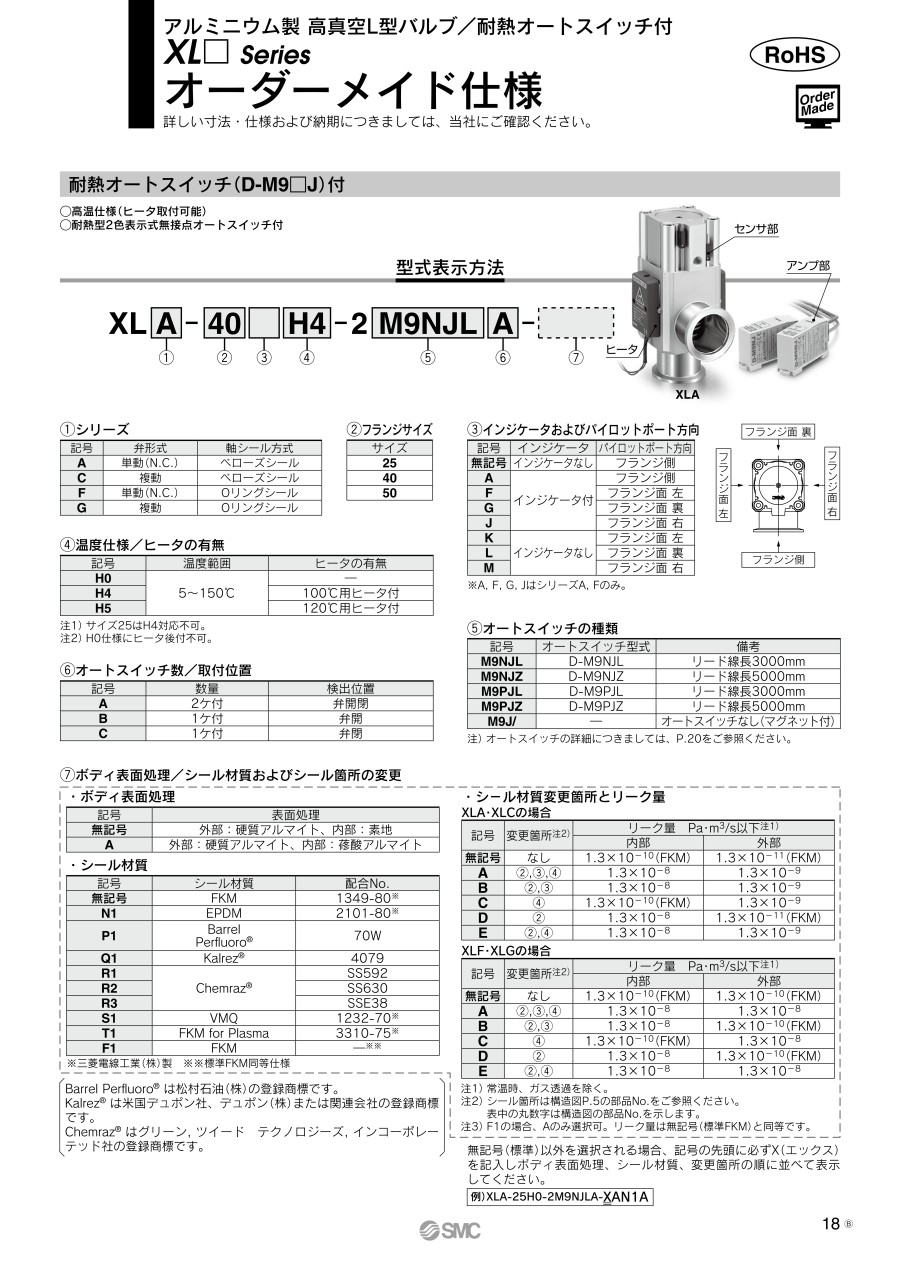

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐熱型2色表示式無接点オートスイッチ直接取付タイプ D-M9NJ・D-M9PJのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Q無接点オートスイッチの2線式・3線式の使い分けは？

使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。

※漏れ電流
3線式：　DC24Vにて100μA以下・・・例）D－M9N
2線式：　DC24Vにて0．8mA以下・・・例）D－M9B（W）
