商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

センサ部

D-M9K

D-Y7K

D-F7K

アンプ部

D-R□K

製品仕様

センサ部

オートスイッチ品番	D-M9K	D-Y7K	D-F7K
取付方法	直接取付（丸溝）	直接取付（角溝）	レール取付
適用アンプ部	D-RNK,D-RPK
インジケータランプ	感度位置赤色点灯、適正動作範囲緑色点灯
リード線取出方法	グロメット
耐衝撃	980m/s²
絶縁抵抗	DC500Vメガにて50MΩ以上（リード線、ケース間）
耐電圧	AC1,000V 1分間（リード線、ケース間）
周囲温度	-10～60℃
保護構造	IP67
質量（コネクタ含む）	55g	58g
規格	CEマーキング

耐油キャブタイヤリード線仕様

オートスイッチ品番		D-M9K	D-Y7K	D-F7K
外被	外径［mm］	φ3.5
絶縁体	芯数	4芯（茶・青・黒・白）
絶縁体	外径［mm］	φ1.0
導体	断面積［mm²］	0.15（AWG26）
導体	素線径［mm］	φ0.08
最小曲げ半径［mm］（参考値）		21

製品仕様

アンプ部（センサ部接続時）

品番		D-RNK	D-RPK
適用センサ部		D-M9K,D-Y7K,D-F7K
用途		リレー・PLC
電源電圧		DC12～24V
消費電流		40mA以下
出力方式		NPNオープンコレクタ出力 2出力	PNPオープンコレクタ出力 2出力
負荷電圧		DC28V以下	-
負荷電流		80mA以下/1出力
内部降下電圧		1.5V以下
漏れ電流		100μA以下/1出力
応答時間		1ms以下
インジケータランプ		READY：ピストン位置検出時赤色点灯（センサ部接続時） OUT1：ON時緑色点灯 OUT2：ON時橙色点灯
リード線取出方式	センサ部接続	e-conコネクタ
リード線取出方式	電源・出力線	グロメット
耐衝撃		98m/s²
絶縁抵抗		DC500Vメガにて50MΩ以上（リード線、ケース間）
耐電圧		AC1,000V 1分間（リード線、ケース間）
周囲温度		-10～60℃
保護構造		IP40
質量		70g
規格		CEマーキング

耐油キャブタイヤリード線仕様

品番		D-RNK	D-RPK
外被	外径［mm］	φ3.5
絶縁体	芯数	4芯（茶・青・黒・白）
絶縁体	外径［mm］	φ1.0
導体	断面積［mm²］	0.15（AWG26）
導体	素線径［mm］	φ0.08
最小曲げ半径［mm］（参考値）		21

型番リスト

表示件数

型番

種類

出力形式

仕様

リード線長さ

(m)

取付方法

最小発注数量

本体	なし	センサ	3	レール取付	1個
本体	なし	センサ	3	直接取付（丸溝）	1個
アンプ	NPN方式	-	なし	なし	1個
アンプ	PNP方式	-	なし	なし	1個
本体	なし	センサ	3	直接取付（角溝）	1個

通常単価(税別) (税込単価)	通常出荷日

3,729円 ( 4,102円 )	在庫品1日目当日出荷可能
4,066円 ( 4,473円 )	在庫品1日目当日出荷可能
9,222円 ( 10,144円 )	在庫品1日目当日出荷可能
9,455円 ( 10,401円 )	5日目
3,796円 ( 4,176円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ひとつのオートスイッチで出端、戻り端の位置検出が可能。
・短ストロークでオートスイッチ2個取付不可の場合に使用可。
・標準アクチュエータに取付可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

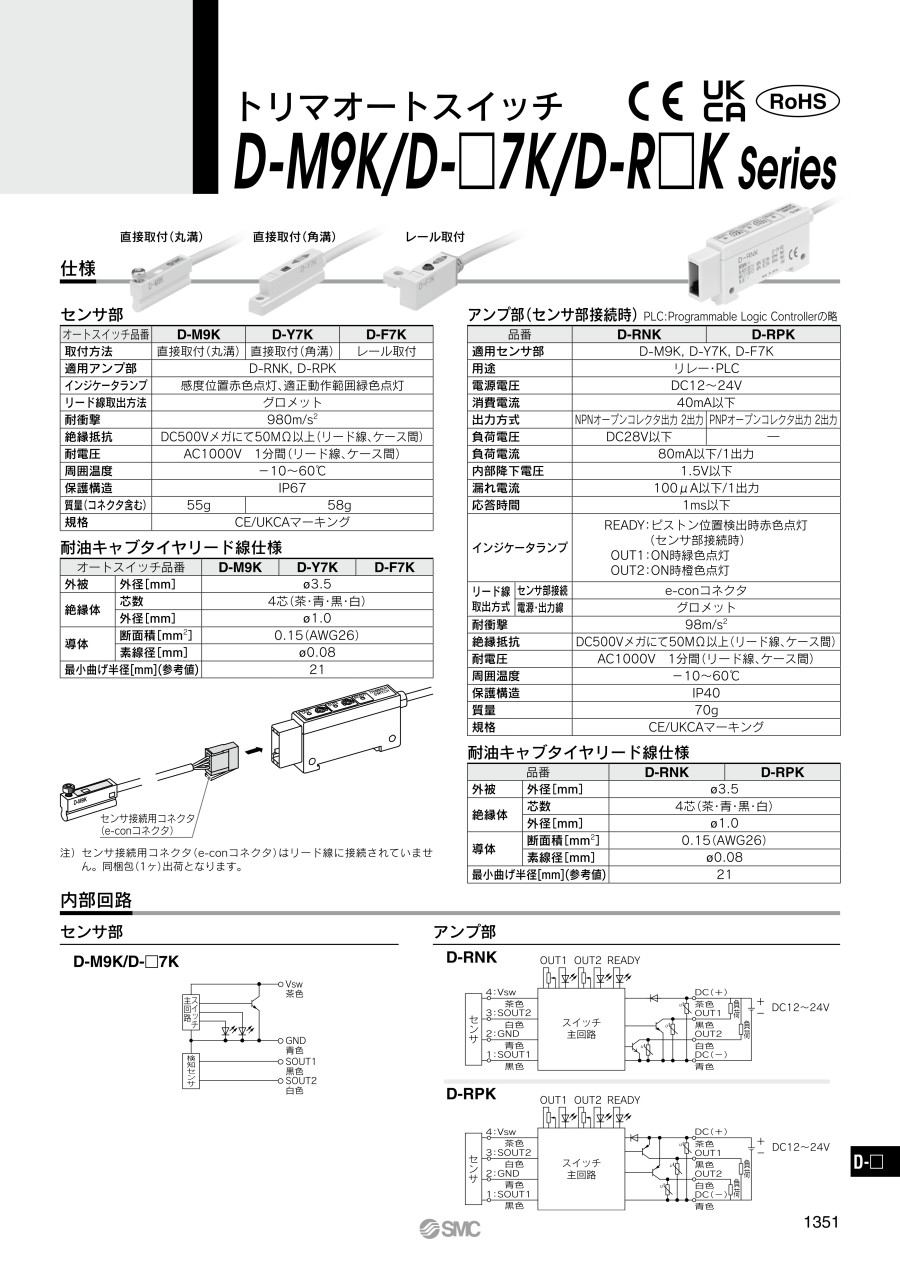

カタログ
