商品情報

外形図

製品仕様

D-C7型（インジケータランプ付）
オートスイッチ品番	D-C73		D-C76
適用負荷	リレー・PLC		IC回路
負荷電圧	DC24V	AC100V	DC4～8V
最大負荷電流および負荷電流範囲^注1）	5～40mA	5～20mA	20mA
接点保護回路	無
内部降下電圧	2.4V以下		0.8V以下
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング
D-C8型（インジケータランプ無）
オートスイッチ品番	D-C80
適用負荷	リレー・PLC・IC回路
負荷電圧	AC・DC 24V以下	AC・DC 48V	AC・DC 100V
最大負荷電流	50mA	40mA	20mA
接点保護回路	無
内部抵抗	1Ω以下（リード線長さ3mを含む）
規格	CEマーキング

注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

耐油キャブタイヤリード線仕様

オートスイッチ型式		D-C73	D-C76	D-C80
外被	外径［mm］	Φ3.4
絶縁体	芯数	2芯（茶・青）	3芯（茶・青・黒）	2芯（茶・青）
絶縁体	外径［mm］	Φ1.1
導体	断面積［mm²］	0.2
導体	素線径［mm］	Φ0.08
リード線最小曲げ半径［mm］〔参考値〕		21

型番リスト

表示件数

型番

出力形式

配線方式

仕様

リード線長さ

(m)

適用負荷

最小発注数量

なし	2線式	なし	0.5	リレー・PLC	1個
なし	2線式	なし	3	リレー・PLC	1個
なし	2線式	防爆 ATEXカテゴリー3	3	リレー・PLC	1個
なし	2線式	なし	5	リレー・PLC	1個
NPN方式	3線式	なし	0.5	IC回路	1個
NPN方式	3線式	なし	3	IC回路	1個
なし	2線式	なし	0.5	リレー・PLC・IC回路	1個
なし	2線式	なし	3	リレー・PLC・IC回路	1個

通常単価(税別) (税込単価)	通常出荷日

1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
2,303円 ( 2,533円 )	在庫品1日目当日出荷可能
2,526円 ( 2,779円 )	19日目
2,533円 ( 2,786円 )	在庫品1日目当日出荷可能
1,865円 ( 2,052円 )	6日目
2,195円 ( 2,415円 )	6日目
1,857円 ( 2,043円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	6日目

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ有接点オートスイッチ、バンド取付タイプです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

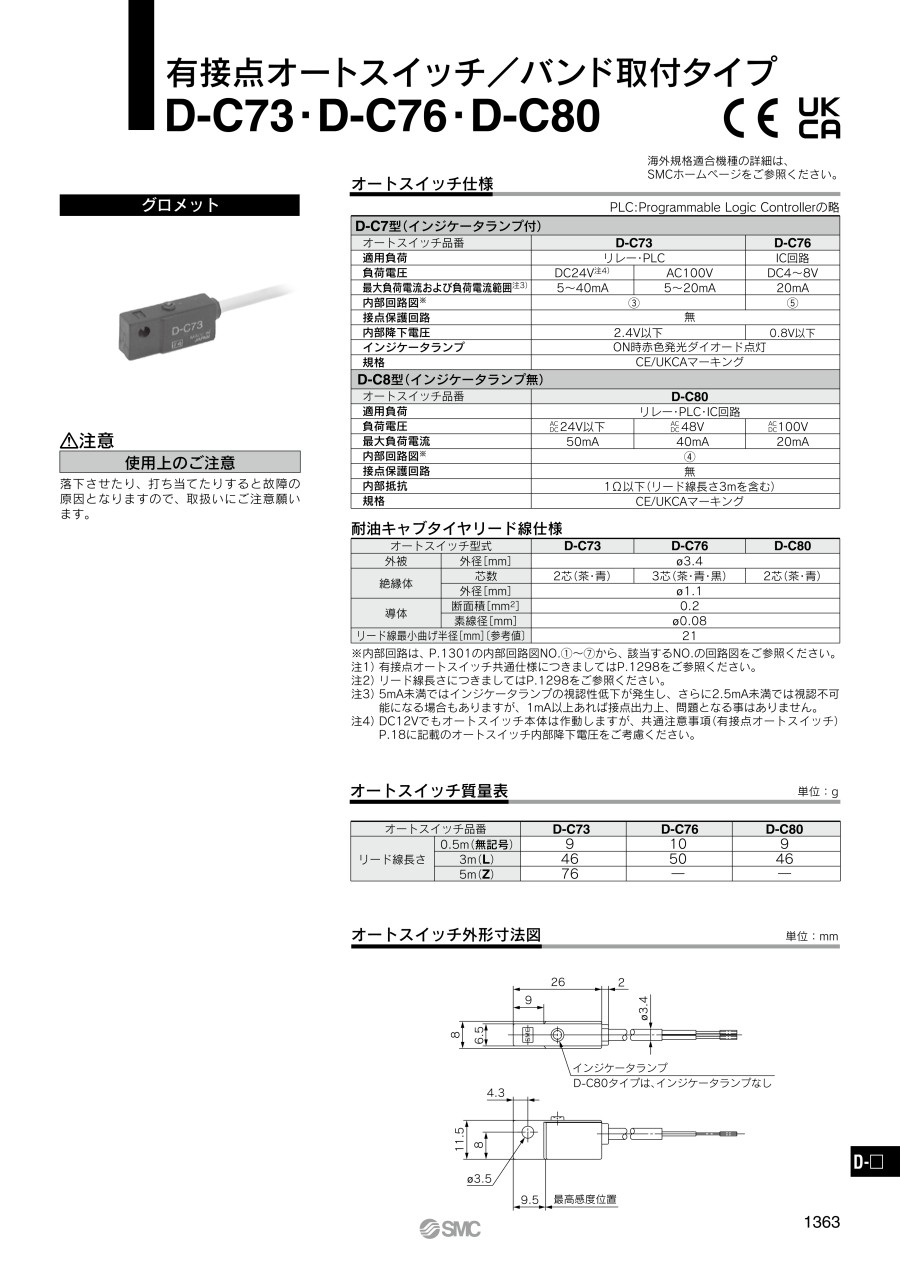

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

有接点オートスイッチバンド取付タイプ D-C73・D-C76・D-C80のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

マシニングの修理

満足度：5.02020/04/20

マシニングの修理に使用。メーカーに注文すると時間がかかるのでミスミから購入。

2人が参考にしています。

ｼﾘﾝﾀﾞｰのｵｰﾄｽｲｯﾁ用

満足度：4.02022/03/31

修理・交換用で購入しました。問題なく使用出来ていますので、リピート購入です。

1人が参考にしています。

シリンダーのオートスイッチ

満足度：4.02021/01/30

けっこう昔の機械に付いていたシリンダーのオートスイッチをこちらのものに交換しました。問題ないです。

1人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Qオートスイッチの結線方法を知りたい。

DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
