有接点オートスイッチ バンド取付タイプ D-B53・D-B54・D-B64
- 通常単価(税別)
- 2,299円～4,034円
- 税込単価
- 2,529円～4,437円
SMC製のシリンダ用センサ 有接点オートスイッチ、バンド取付タイプ です。
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

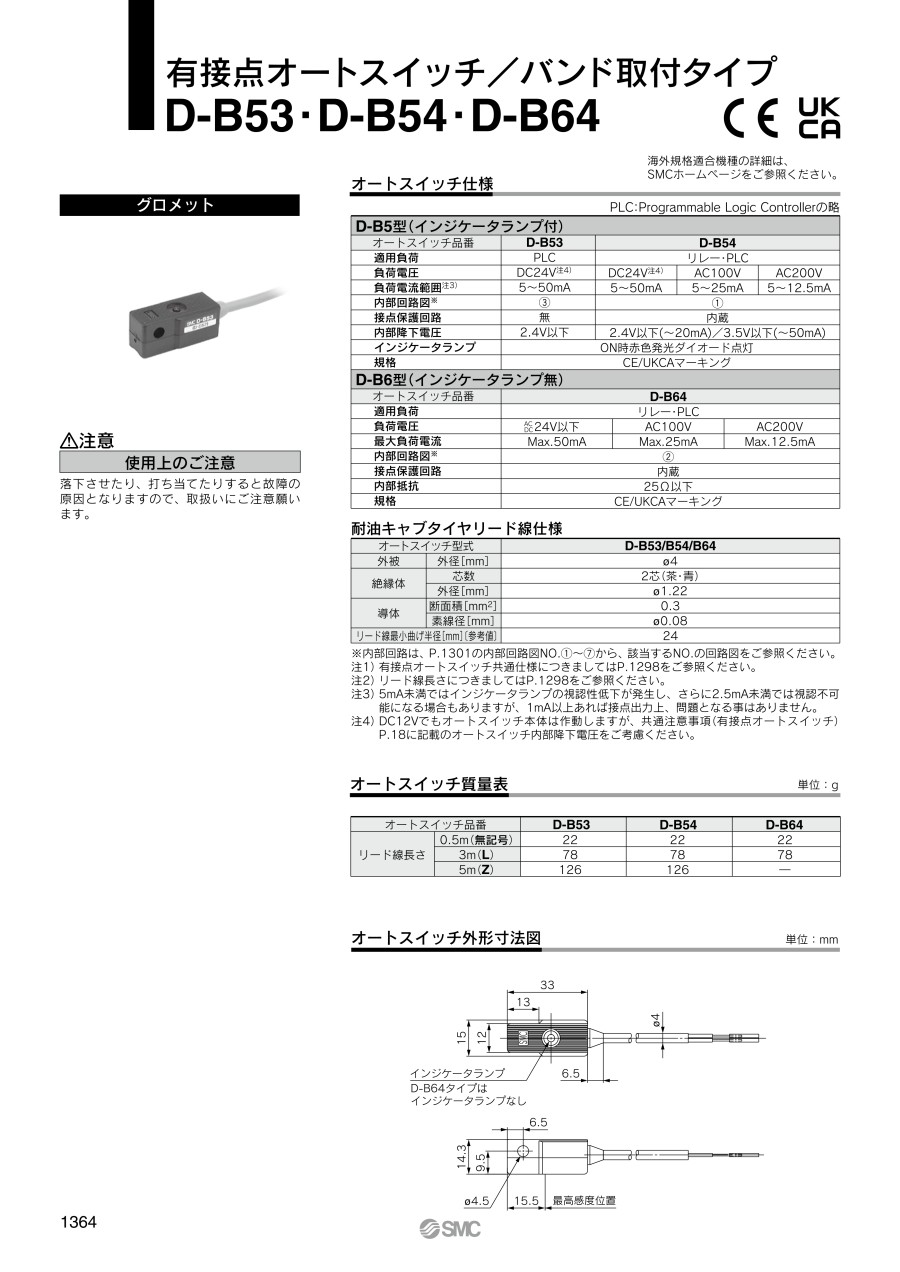

外形図
製品仕様
製品仕様
| D-B5型（インジケータランプ付） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| オートスイッチ品番 | D-B53 | D-B54 | ||||||||||
| 適用負荷 | PLC | リレー・PLC | ||||||||||
| 負荷電圧 | DC24V | DC24V | AC100V | AC200V | ||||||||
| 負荷電流範囲注1） | 5～50mA | 5～50mA | 5～25mA | 5～12.5mA | ||||||||
| 接点保護回路 | 無 | 内蔵 | ||||||||||
| 内部降下電圧 | 2.4V以下 | 2.4V以下（～20mA）/3.5V以下（～50mA） | ||||||||||
| インジケータランプ | ON時赤色発光ダイオード点灯 | |||||||||||
| 規格 | CEマーキング | |||||||||||
| D-B6型（インジケータランプ無） | ||||||||||||
| オートスイッチ品番 | D-B64 | |||||||||||
| 適用負荷 | リレー・PLC | |||||||||||
| 負荷電圧 | AC・DC 24V以下 | AC100V | AC200V | |||||||||
| 最大負荷電流 | Max.50mA | Max.25mA | Max.12.5mA | |||||||||
| 接点保護回路 | 内蔵 | |||||||||||
| 内部抵抗 | 25Ω以下 | |||||||||||
| 規格 | CEマーキング | |||||||||||
注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。
製品仕様
| オートスイッチ型式 | D-B53/B54/B64 | |
|---|---|---|
| 外被 | 外径［mm］ | φ4 |
| 絶縁体 | 芯数 | 2芯（茶・青） |
| 外径［mm］ | φ1.22 | |
| 導体 | 断面積［mm2］ | 0.3 |
| 素線径［mm］ | φ0.08 | |
| リード線最小曲げ半径［mm］〔参考値〕 | 24 | |
詳細情報
有接点オートスイッチ バンド取付タイプ D-B53・D-B54・D-B64のレビュー
機械設備保全
5
5.02020/08/31
当然のように品質・耐久性は抜群によい。手軽に短納期で注文できるのでりようしている。
0人が参考にしています。
よくあるご質問（FAQ）
Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？
A
有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
Qオートスイッチの結線方法を知りたい。
A
DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
