■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番:

D-A34A

解除

閲覧中の商品と併せてご検討ください

エアハイドロシリンダ CS1シリーズ・ロック付シリンダ CNS・CLSシリーズパッキンセット

低速シリンダ複動・片ロッド CM2Xシリーズ

－閉じる

D-A34Aの仕様・寸法情報

リード線取出方法

ターミナルコンジット

負荷電圧

リレー・PLC

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D-A3□A型

D-A44型

製品仕様

D-A3□A型（インジケータランプ付）ターミナルコンジット形
オートスイッチ品番	D-A33A	D-A34A
適用負荷	PLC	リレー、PLC
負荷電圧	DC24V	DC24V		AC100V		AC200V
負荷電流範囲^注1）	5～50mA	5～50mA		5～25mA		5～12.5mA
接点保護回路	無	内蔵
内部降下電圧	2.4V以下	2.4V以下（～20mA）/3.5V以下（～50mA）
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング
D-A44A型（インジケータランプ付）DIN端子形
オートスイッチ品番	D-A44A
適用負荷	リレー・PLC
負荷電圧	DC24V		AC100V		AC200V
負荷電流範囲	5～50mA		5～25mA		5～12.5mA
接点保護回路	内蔵
内部降下電圧	2.4V以下（～20mA）/3.5V以下（～50mA）
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング

注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

型番リスト

表示件数

型番

D-A34A

リード線取出方法	負荷電圧	最小発注数量

ターミナルコンジット

リレー・PLC

1個

通常単価(税別) (税込単価)	通常出荷日

4,203円

( 4,623円 )

6日目

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ有接点オートスイッチ、バンド取付タイプです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

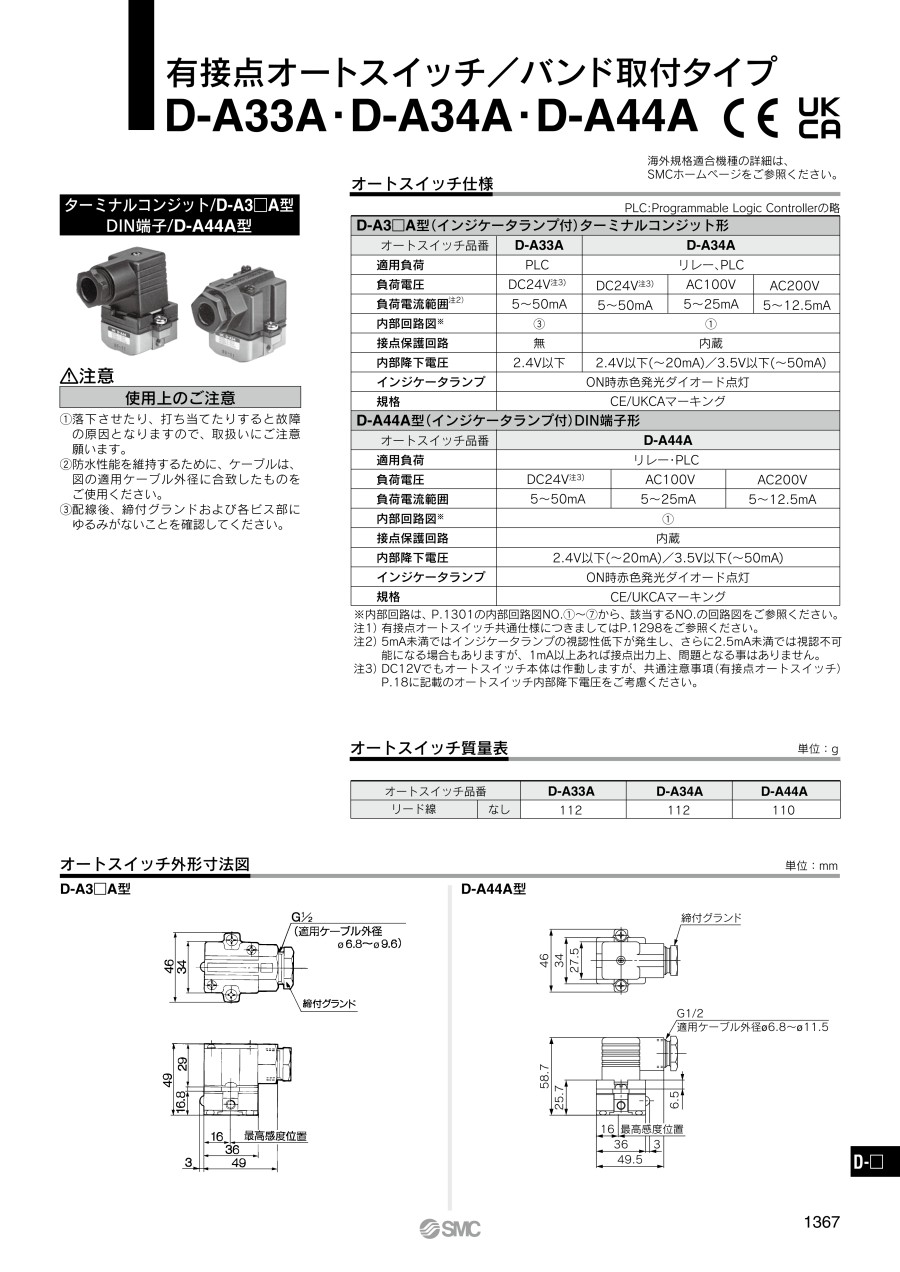

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

有接点オートスイッチバンド取付タイプ D-A33A・D-A34A・D-A44Aの型番D-A34Aのページです。型番D-A34Aに関する仕様情報を記載しております。

有接点オートスイッチバンド取付タイプ D-A33A・D-A34A・D-A44Aのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Qオートスイッチの結線方法を知りたい。

DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
