商品情報

外形図

製品仕様

D-A7型（インジケータランプ付）
オートスイッチ品番	D-A72	D-A73
適用負荷	リレー、PLC	リレー、PLC
負荷電圧	AC200V	DC24V	AC100V
負荷電流範囲^注1）	5～10mA	5～40mA	5～20mA
接点保護回路	無
内部降下電圧	2.4V以下
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング
D-A8型（インジケータランプ無）
オートスイッチ品番	D-A80
適用負荷	リレー、IC回路、PLC
負荷電圧	AC・DC 24V以下	AC・DC 48V	AC・DC 100V
最大負荷電流	50mA	40mA	20mA
接点保護回路	無
内部抵抗	1Ω以下（リード線長さ3mを含む）
規格	CEマーキング

注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

製品仕様

オートスイッチ型式		D-A72	D-A73	D-A80
外被	外径［mm］	φ3.4
絶縁体	芯数	2芯（茶・青）
絶縁体	外径［mm］	φ1.1
導体	断面積［mm²］	0.2
導体	素線径［mm］	φ0.08
リード線最小曲げ半径［mm］〔参考値〕		21

型番リスト

表示件数

型番

リード線長さ

(m)

適用負荷

負荷電圧

最小発注数量

0.5	リレー・PLC	AC200V	1個
3	リレー・PLC	AC200V	1個
0.5	リレー・PLC	DC24V／AC100V	1個
3	リレー・PLC	DC24V／AC100V	1個
5	リレー・PLC	DC24V／AC100V	1個
0.5	リレー・IC回路・PLC	AC／DC24V以下／AC／DC48V／AC／DC100V	1個
3	リレー・IC回路・PLC	AC／DC24V以下／AC／DC48V／AC／DC100V	1個

通常単価(税別) (税込単価)	通常出荷日

2,073円 ( 2,280円 )	在庫品1日目当日出荷可能
2,195円 ( 2,415円 )	在庫品1日目当日出荷可能
2,073円 ( 2,280円 )	在庫品1日目当日出荷可能
2,418円 ( 2,660円 )	在庫品1日目当日出荷可能
2,782円 ( 3,060円 )	在庫品1日目当日出荷可能
1,948円 ( 2,143円 )	在庫品1日目当日出荷可能
2,188円 ( 2,407円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ有接点オートスイッチ、レール取付タイプです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

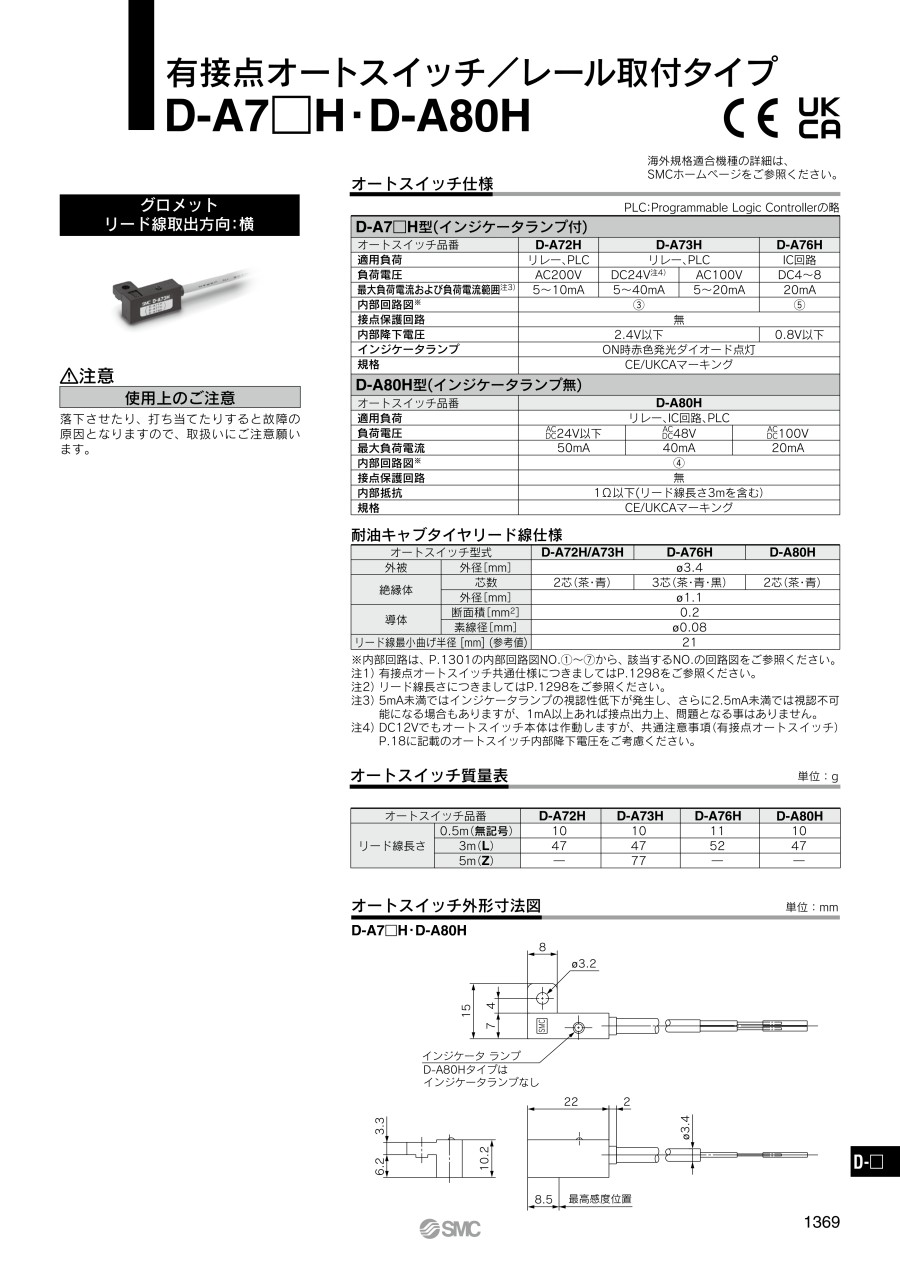

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

有接点オートスイッチレール取付タイプ D-A72・D-A73・D-A80のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

シリンダーのオートスイッチ

満足度：4.02021/01/30

割と古いタイプのシリンダーに付いていたオートスイッチが壊れたのでこちらを付けました。問題ないです。

1人が参考にしています。

故障した部品の交換

満足度：4.02021/04/21

予備品もなく早期復旧の必要がありましたが。即日発送で翌日には復旧しました。型式も古く、商社経由だと納期もかかりました...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？

有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。

Qオートスイッチの結線方法を知りたい。

DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
