有接点オートスイッチ 直接取付タイプ D-Z73・D-Z76・D-Z80
- 通常単価(税別)
- 1,857円～2,533円
- 税込単価
- 2,043円～2,786円
SMC製のシリンダ用センサ 有接点オートスイッチ、直接取付タイプ です。
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報

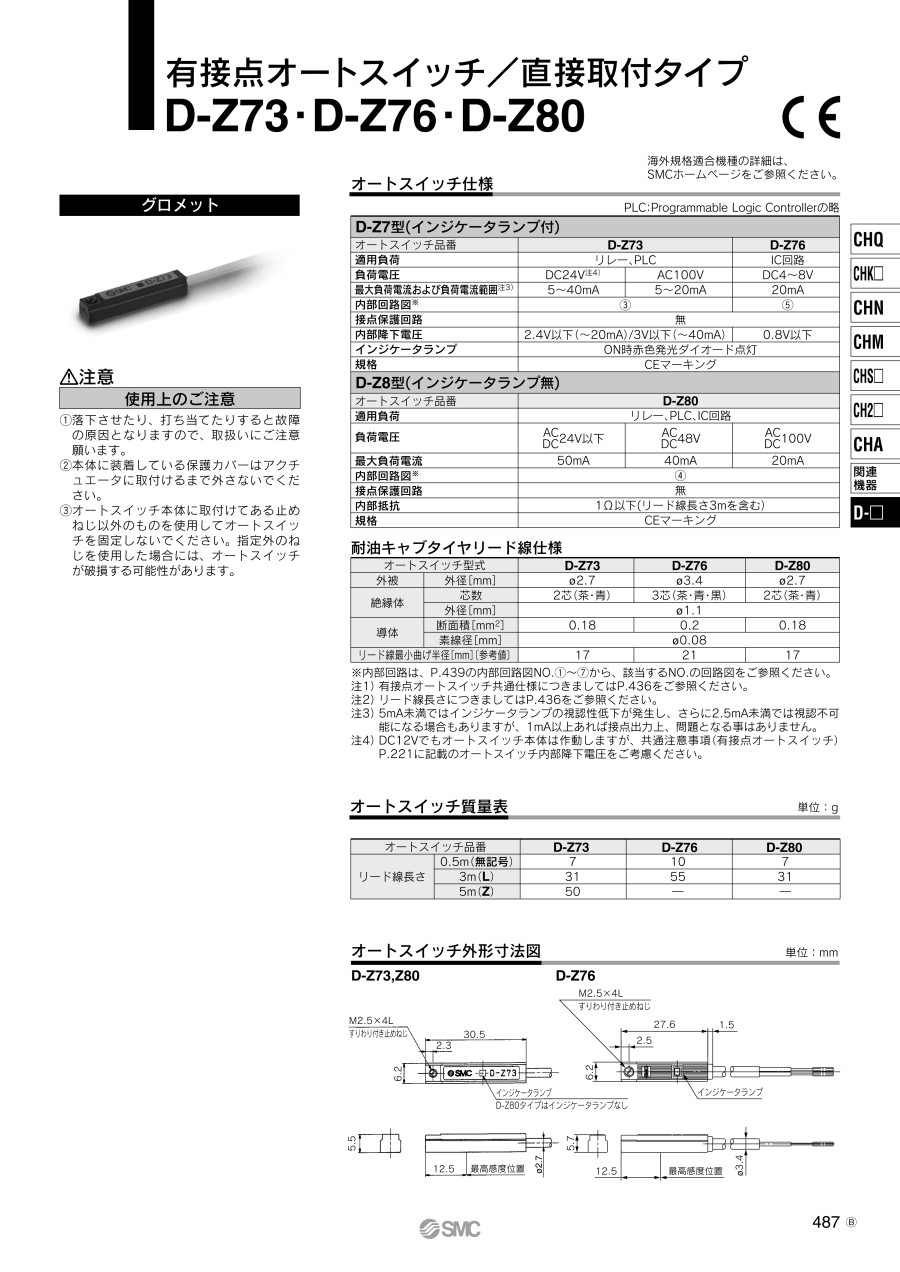

外形図
D-Z73、Z80
D-Z76
製品仕様
製品仕様
| D-Z7型（インジケータランプ付） | |||
|---|---|---|---|
| オートスイッチ品番 | D-Z73 | D-Z76 | |
| 適用負荷 | リレー、PLC | IC回路 | |
| 負荷電圧 | DC24V | AC100V | DC4～8V |
| 最大負荷電流および負荷電流範囲注1） | 5～40mA | 5～20mA | 20mA |
| 接点保護回路 | 無 | ||
| 内部降下電圧 | 2.4V以下（～20mA）/3V以下（～40mA） | 0.8V以下 | |
| インジケータランプ | ON時赤色発光ダイオード点灯 | ||
| 規格 | CEマーキング | ||
| D-Z8型（インジケータランプ無） | |||
| オートスイッチ品番 | D-Z80 | ||
| 適用負荷 | リレー、PLC、IC回路 | ||
| 負荷電圧 | AC・DC 24V以下 | AC・DC 48V | AC・DC 100V |
| 最大負荷電流 | 50mA | 40mA | 20mA |
| 接点保護回路 | 無 | ||
| 内部抵抗 | 1Ω以下（リード線長さ3mを含む） | ||
| 規格 | CEマーキング | ||
注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。
製品仕様
| オートスイッチ型式 | D-Z73 | D-Z76 | D-Z80 | |
|---|---|---|---|---|
| 外被 | 外径［mm］ | Φ2.7 | Φ3.4 | Φ2.7 |
| 絶縁体 | 芯数 | 2芯（茶・青） | 3芯（茶・青・黒） | 2芯（茶・青） |
| 外径［mm］ | Φ1.1 | |||
| 導体 | 断面積［mm2］ | 0.18 | 0.2 | 0.18 |
| 素線径［mm］ | Φ0.08 | |||
| リード線最小曲げ半径［mm］〔参考値〕 | 17 | 21 | 17 | |
詳細情報
基本情報
SMC製のシリンダ用センサ 有接点オートスイッチ、直接取付タイプ です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
有接点オートスイッチ 直接取付タイプ D-Z73・D-Z76・D-Z80のレビュー
油圧シリンダー検知ユニットとして
5
5.02020/09/26
交換修理で必要でした。
すぐに欲しいときにミスミ様は納期が早いので助かります。
0人が参考にしています。
オートスイッチの交換品として使用
5
5.02020/07/07
突然の故障にも当日出荷で対応頂けるので助かります。価格も安価な部類に入るので、購入しやすいです。
0人が参考にしています。
エアーシリンダーの位置検出として
5
5.02019/12/20
オートスイッチ（D-Z73）を、SMCのエアーシリンダーのシリンダー位置検出用センサで使用しています。センサの信号は、リ...もっと読む
0人が参考にしています。
シリンダ用センサの交換品として
5
5.02019/11/26
製作に使用している装置のシリンダ用センサの交換品として使用しました。ミスミから購入したのは、ずばり納期が早い点です。急に...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？
A
有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
Qオートスイッチの結線方法を知りたい。
A
DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
