D-E7□A型（インジケータランプ付）
オートスイッチ品番	D-E73A		D-E76A
適用負荷	リレー、PLC		IC回路
負荷電圧	DC24V	AC100V	DC4～8V
最大負荷電流および負荷電流範囲^注1）	5～40mA	5～20mA	20mA
接点保護回路	無
内部降下電圧	2.4V以下		0.8V以下
インジケータランプ	ON時赤色発光ダイオード点灯
規格	CEマーキング
D-E80A型（インジケータランプ無）
オートスイッチ品番	D-E80A
適用負荷	リレー、PLC、IC回路
負荷電圧	AC・DC 24V以下	AC・DC 48V	AC・DC 100V
最大負荷電流	50mA	40mA	20mA
接点保護回路	無
内部抵抗	1Ω以下（リード線長さ3mを含む）
規格	CEマーキング

注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

製品仕様

オートスイッチ型式		D-E73A	D-E76A	D-E80A
外被	外径［mm］	φ3.4
絶縁体	芯数	2芯（茶・青）	3芯（茶・青・黒）	2芯（茶・青）
絶縁体	外径［mm］	φ1.1
導体	断面積［mm²］	0.2
導体	素線径［mm］	φ0.08
リード線最小曲げ半径［mm］〔参考値〕		21

型番リスト

表示件数

型番

D-E73A

D-E80A

出力形式

配線方式

リード線長さ

(m)

適用負荷

最小発注数量

なし	2線式	0.5	リレー・PLC	1個
なし	2線式	0.5	リレー・PLC・IC回路	1個

通常単価(税別) (税込単価)	通常出荷日

1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,747円 ( 1,922円 )	9日目

詳細情報

基本情報

基本情報

SMC製のシリンダ用センサ有接点オートスイッチ、直接取付タイプです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本品には取付金具は含まれておりません。

カタログ

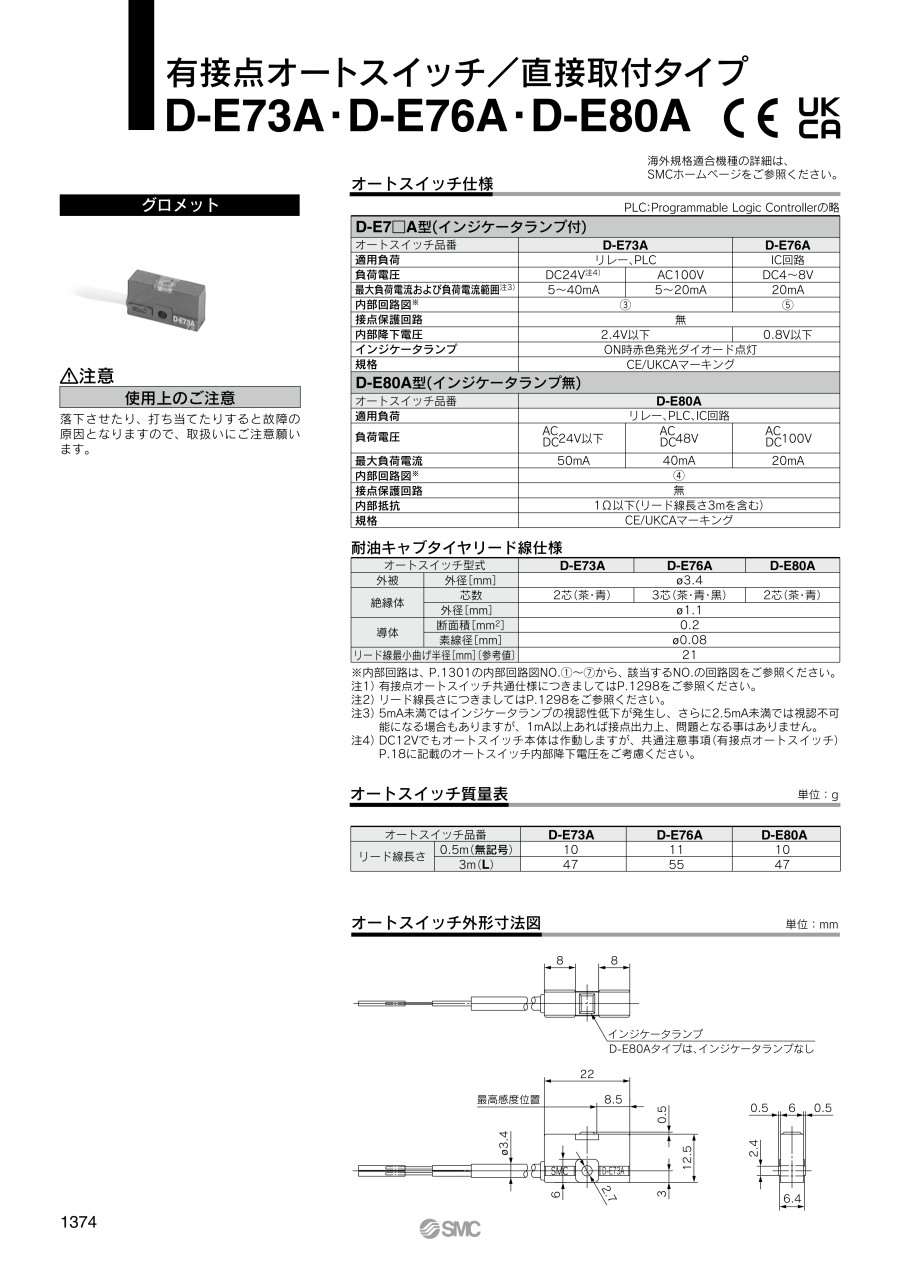

カタログ (見開き版)
