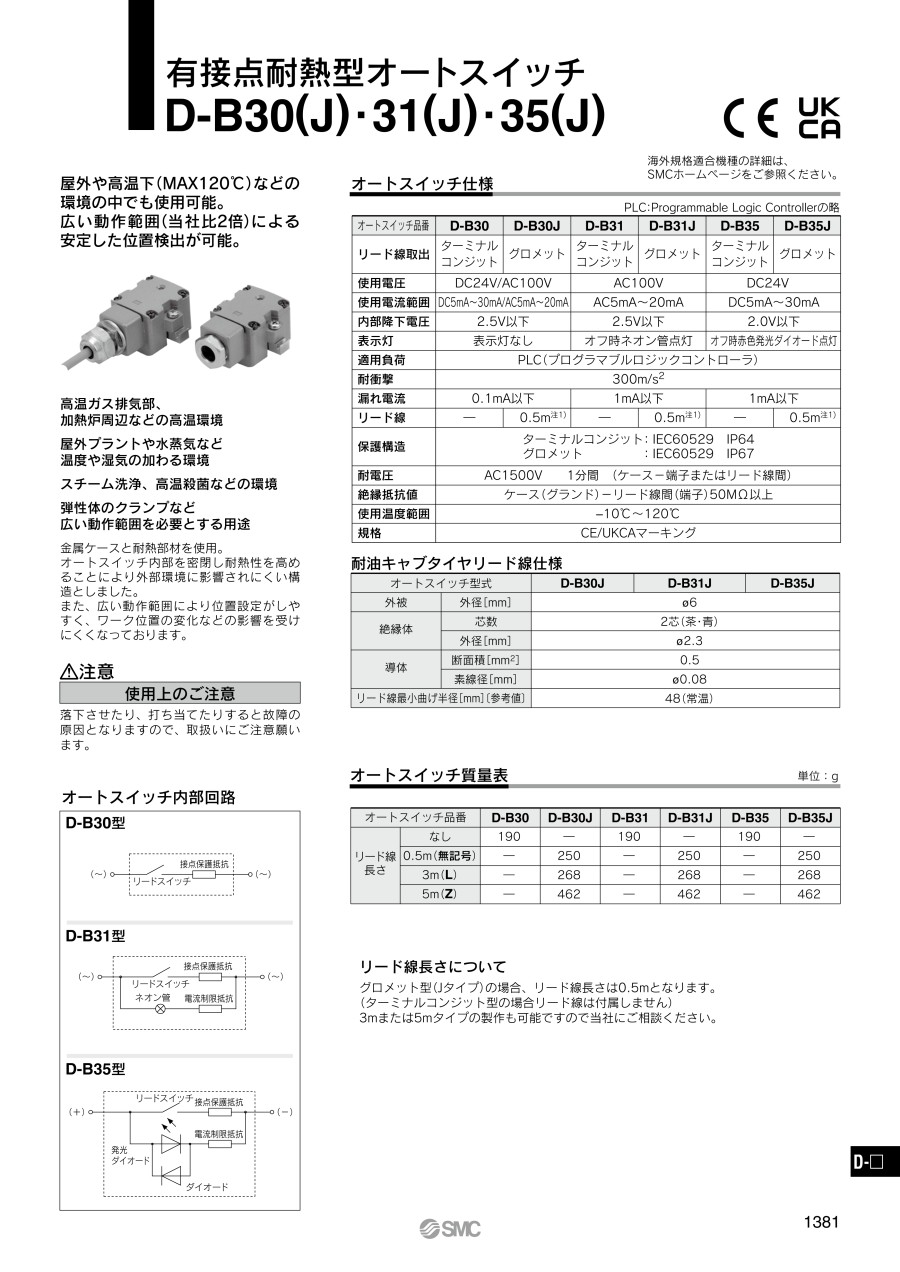

有接点耐熱型オートスイッチ D-B30（J）・31（J）・35（J）
- 通常単価(税別)
- 7,864円～15,645円
- 税込単価
- 8,650円～17,210円
【特長】・屋外や高温下（MAX120℃）などの環境の中でも使用可能。・広い動作...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
ターミナルコンジット型D-B3□
ターミナルコンジット型D-B3□J
※リード線推奨最小曲げ半径RT：25mm以上
120℃：50mm以上
製品仕様
製品仕様
| オートスイッチ品番 | D-B30 | D-B30J | D-B31 | D-B31J | D-B35 | D-B35J |
|---|---|---|---|---|---|---|
| リード線取出 | ターミナル コンジット | グロメット | ターミナル コンジット | グロメット | ターミナル コンジット | グロメット |
| 使用電圧 | DC24V/AC100V | AC100V | DC24V | |||
| 使用電流範囲 | DC5mA～30mA/AC5mA～20mA | AC5mA～20mA | DC5mA～30mA | |||
| 内部降下電圧 | 2.5V以下 | 2.5V以下 | 2.0V以下 | |||
| 表示灯 | 表示灯なし | オフ時ネオン管点灯 | オフ時赤色発光ダイオード点灯 | |||
| 適用負荷 | PLC（プログラマブルロジックコントローラ） | |||||
| 耐衝撃 | 300m/s2 | |||||
| 漏れ電流 | 0.1mA以下 | 1mA以下 | 1mA以下 | |||
| リード線 | - | 0.5m注1） | - | 0.5m注1） | - | 0.5m注1） |
| 保護構造 | ターミナルコンジット：IEC60529 IP64 グロメット：IEC60529 IP67 | |||||
| 耐電圧 | AC1,500V 1分間（ケースー端子またはリード線間） | |||||
| 絶縁抵抗値 | ケース（グランド）ーリード線間（端子）50MΩ以上 | |||||
| 使用温度範囲 | -10℃～120℃ | |||||
| 規格 | CEマーキング | |||||
製品仕様
| オートスイッチ型式 | D-B30J | D-B31J | D-B35J | |
|---|---|---|---|---|
| 外被 | 外径［mm］ | φ6 | ||
| 絶縁体 | 芯数 | 2芯（茶・青） | ||
| 外径［mm］ | φ2.3 | |||
| 導体 | 断面積［mm2］ | 0.5 | ||
| 素線径［mm］ | φ0.08 | |||
| リード線最小曲げ半径［mm］〔参考値〕 | 48（常温） | |||
詳細情報
基本情報
【特長】
・屋外や高温下（MAX120℃）などの環境の中でも使用可能。
・広い動作範囲（SMC社内比2倍）による安定した位置検出が可能。
・高温ガス排気部、加熱炉周辺などの高温環境。
・屋外プラントや水蒸気など温度や湿気の加わる環境。
・スチーム洗浄、高温殺菌などの環境。
・弾性体のクランプなど広い動作範囲を必要とする用途。
有接点耐熱型オートスイッチ D-B30（J）・31（J）・35（J）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？
A
有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
Qオートスイッチの結線方法を知りたい。
A
DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
カタログ内の資料「ご使用になる前に」をご参照ください。
