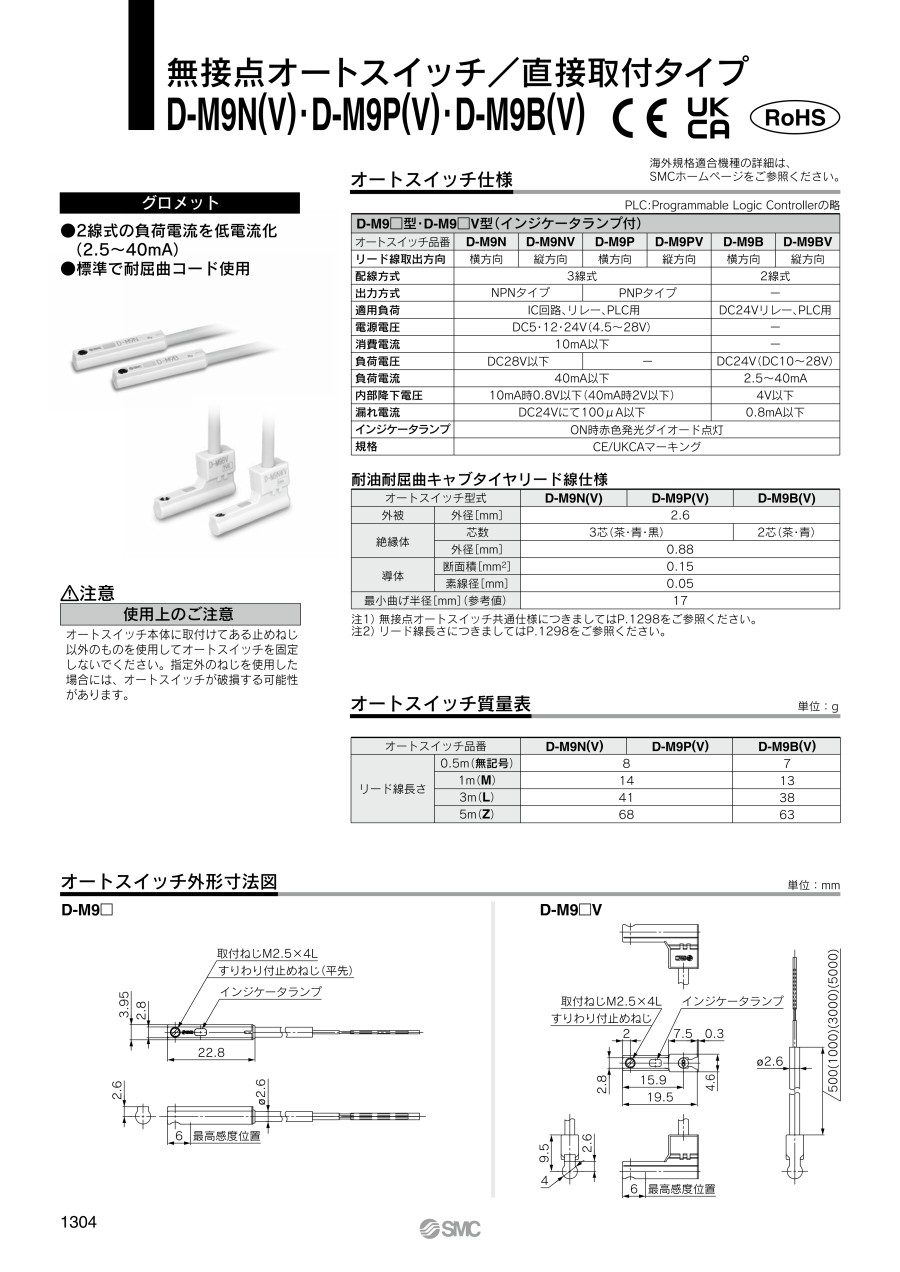

無接点オートスイッチ 直接取付タイプ D-M9N（V）・D-M9P（V）・D-M9B（V）
- 通常単価(税別)
- 2,587円～5,486円特別価格
- 税込単価
- 2,846円～6,035円特別価格
通常出荷日：在庫品1日目～39日目一部当日出荷可能
【特長】・2線式の負荷電流を低電流化（2.5～40mA）・標準で耐屈曲コード使用
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が65型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
D-M9□E
D-M9□EV
規格表
| オートスイッチ品番 | D-M9NE | D-M9NEV | D-M9PE | D-M9PEV | D-M9BE | D-M9BEV |
|---|---|---|---|---|---|---|
| リード線取出方向 | 横方向 | 縦方向 | 横方向 | 縦方向 | 横方向 | 縦方向 |
| 配線方式 | 3線式 | 2線式 | ||||
| 出力方式 | NPNタイプ | PNPタイプ | - | |||
| 適用不可 | IC回路、リレー、PLC用 | DC24リレー、PLC用 | ||||
| 電源電圧 | DC5・12・24V（4.5～28V） | - | ||||
| 消費電力 | 10mA以下 | - | ||||
| 負荷電圧 | DC28V以下 | - | DC24（DC10～28V） | |||
| 負荷電流 | 40mA以下 | 2.5～40mA | ||||
| 内部降下電圧 | 10mA時0.8V以下（40mA時2V以下） | 4V以下 | ||||
| 漏れ電流 | DC24Vにて100μA以下 | 0.8mA以下 | ||||
| インジケータランプ | ON字赤色発行ダイオード点灯 | |||||
| 規格 | CEマーキング、RoHS | |||||
製品仕様
耐油耐屈曲キャブタイヤリード線仕様
| オートスイッチ型式 | D-M9NE（V） | D-M9PE（V） | D-M9BE（V） | |
|---|---|---|---|---|
| 外被 | 外径［mm］ | 2.6 | ||
| 絶縁体 | 芯数 | 3芯（茶・青・黒） | 2芯（茶・青） | |
| 外径［mm］ | 0.88 | |||
| 導体 | 断面積［mm2］ | 0.15 | ||
| 素線径［mm］ | 0.05 | |||
| 最小曲げ半径［mm］（参考値） | 17 | |||
オートスイッチ型式質量表
単位：g
| オートスイッチ型式 | D-M9NE（V） | D-M9PE（V） | D-M9BE（V） | |
|---|---|---|---|---|
| リード長さ | 0.5m（無記号） | 8 | 7 | |
| 1m（M） | 14 | 13 | ||
| 3m（L） | 41 | 38 | ||
| 5m（Z） | 68 | 63 | ||
型式表示方法
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オートスイッチ オーダーメイド仕様の詳細は下記をご参照下さい。
特長
グロメット
- 磁力を検出していない時に出力信号がオンになります。
- 無接点オートスイッチ/D-M9シリーズの適用アクチュエータに使用可能。
選定サポート情報
オートスイッチ共通仕様
| 種類 | 有接点オートスイッチ | 無接点オートスイッチ |
|---|---|---|
| 漏れ電流 | 無 | 3線式：100μA以下 2線式：0.8mA以下 |
| 動作時間 | 1.2ms | 1ms以下 |
| 耐衝撃 | 300m/s2 | 1000m/s2 |
| 絶縁抵抗 | DC500Vメガにて50MΩ以上（リード線、ケーズ間） | |
| 耐電圧 | AC1500V1分間（リード線、ケーズ間） | AC1000V1分間（リード線、ケーズ間） |
| 周囲温度 | -10～60℃ | |
| 保護構造 | IEC60529規格IP67 | |
注意・禁止事項
オートスイッチ本体に取り付けてある止めねじ以外のもの使用してオートスイッチを固定しないでください。
指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,587円 ( 2,846円 ) | 在庫品1日目当日出荷可能 |
2,766円 ( 3,043円 ) | 在庫品1日目当日出荷可能 |
5,236円 ( 5,760円 ) | 9日目 |
2,813円 ( 3,094円 ) | 在庫品1日目当日出荷可能 |
3,093円 ( 3,402円 ) | 9日目 |
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
4,503円 ( 4,953円 ) | 6日目 |
4,294円 ( 4,723円 ) | 6日目 |
4,294円 ( 4,723円 ) | 6日目 |
4,294円 ( 4,723円 ) | 6日目 |
4,504円 ( 4,954円 ) | 在庫品1日目当日出荷可能 |
4,294円 ( 4,723円 ) | 6日目 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
4,933円4,045円 ( 4,450円 ) | 在庫品1日目当日出荷可能 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 在庫品1日目当日出荷可能 |
4,718円 ( 5,190円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
3,371円 ( 3,708円 ) | 在庫品1日目当日出荷可能 |
3,264円 ( 3,590円 ) | 在庫品1日目当日出荷可能 |
2,694円 ( 2,963円 ) | 在庫品1日目当日出荷可能 |
5,314円 ( 5,845円 ) | 9日目 |
3,185円 ( 3,504円 ) | 在庫品1日目当日出荷可能 |
2,807円 ( 3,088円 ) | 在庫品1日目当日出荷可能 |
4,289円 ( 4,718円 ) | 6日目 |
4,503円 ( 4,953円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
3,185円 ( 3,504円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
3,302円 ( 3,632円 ) | 在庫品1日目当日出荷可能 |
4,826円 ( 5,309円 ) | 6日目 |
4,933円 ( 5,426円 ) | 39日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
4,954円 ( 5,449円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
3,429円 ( 3,772円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
2,828円 ( 3,111円 ) | 在庫品1日目当日出荷可能 |
5,486円 ( 6,035円 ) | 9日目 |
3,185円 ( 3,504円 ) | 6日目 |
2,947円 ( 3,242円 ) | 在庫品1日目当日出荷可能 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
4,498円3,688円 ( 4,057円 ) | 在庫品1日目当日出荷可能 |
4,496円 ( 4,946円 ) | 6日目 |
4,289円 ( 4,718円 ) | 6日目 |
3,185円 ( 3,504円 ) | 在庫品1日目当日出荷可能 |
3,258円 ( 3,584円 ) | 在庫品1日目当日出荷可能 |
3,302円 ( 3,632円 ) | 在庫品1日目当日出荷可能 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
4,826円 ( 5,309円 ) | 6日目 |
詳細情報
基本情報
【特長】
・2線式の負荷電流を低電流化（2.5～40mA）
・標準で耐屈曲コード使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
無接点オートスイッチ 直接取付タイプ D-M9N（V）・D-M9P（V）・D-M9B（V）のレビュー
シリンダセンサとして
4
4.02019/08/22
ミスミで購入すると価格は高くなりますが、納期がネットですぐ分かりそのまま購入手続きもできるので便利です。
3人が参考にしています。
シリンダのセンサ
4
4.02019/08/05
エアハンドの開閉センサに使用しています。特に問題はなく概ね満足しています。価格がもう少し安くなればと思います。後からセン...もっと読む
1人が参考にしています。
エアシリンダに使用
5
5.02022/11/28
エアシリンダのリミットセンサー交換部品として購入しました。何年も前のシリンダにそのまま取り付けられるので大変助かります。
0人が参考にしています。
シリンダセンサー
4
4.02022/07/19
シリンダのセンサーとして使用しました。
誰でも簡単に取り付け出来て良いと思います。
0人が参考にしています。
シリンダセンサ
4
4.02022/07/07
商社で手配したものの配線が短く急遽スイッチのみ手配しました急ぎだったので当日出荷でいただけてたすかりました
0人が参考にしています。
よくあるご質問（FAQ）
Q有接点オートスイッチと無接点オートスイッチの違いは何ですか？
A
有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
Q無接点オートスイッチの2線式・3線式の使い分けは？
A
使用負荷により使い分けます。
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。
※漏れ電流
3線式： DC24Vにて100μA以下・・・例）D－M9N
2線式： DC24Vにて0．8mA以下・・・例）D－M9B（W）
2線式は漏れ電流が大きく、PLCとの組合せにおいて、スイッチのOFF状態を認識できないケースがあります。
3線式は電源線と信号線が分かれており、NPN出力とPNP出力があり入力仕様に併せて選定してしてください。
※漏れ電流
3線式： DC24Vにて100μA以下・・・例）D－M9N
2線式： DC24Vにて0．8mA以下・・・例）D－M9B（W）
