SMC

くい込み管継手 H・DL・L・LLシリーズ スイベルタイプ部品

くい込み管継手 H・DL・L・LLシリーズ スイベルタイプ部品
この商品のFAQをみる（2件）
通常単価(税別)
32円～309円
税込単価
35円～340円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

くい込み管継手 H・DL・L・LLシリーズ ハーフユニオン H

SMC

くい込み管継手 H・DL・L・LLシリーズ ハーフユニオン H
3.8
通常価格(税別)： 113円 (税込価格：124円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

くい込み管継手 H・DL・L・LLシリーズ エルボユニオン DL

SMC

くい込み管継手 H・DL・L・LLシリーズ エルボユニオン DL
4.6
通常価格(税別)： 218円 (税込価格：240円)

通常出荷日：在庫品1日目

スイベルタイプの構成部品、ユニオンナット・スリーブ・エルボコネクタ・ロングエル...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が13型番あります。
数量：

商品情報

製品仕様

型番リスト

表示件数
  • 1
    • 型番
    L-06
    L-08
    N-04
    N-06
    N-08
    N-10
    N-12
    S-04
    S-06
    S-06-X2
    S-08
    S-10
    S-12

    種類

    接続 種類

    適用チューブサイズ 外径

    (mm)

    材質

    関連部品 種類

    オーダーメイド仕様

    		最小発注数量
    エルボ
    管⇔管 同径
    6
    [銅] C3604+C3771
    -
    -
    10個
    エルボ
    管⇔管 同径
    8
    [銅] C3604+C3771
    -
    -
    10個
    関連部品
    -
    4
    [銅] C3604
    ナット
    -
    10個
    関連部品
    -
    6
    [銅] C3604
    ナット
    -
    10個
    関連部品
    -
    8
    [銅] C3604
    ナット
    -
    10個
    関連部品
    -
    10
    [銅] C3604
    ナット
    -
    10個
    関連部品
    -
    12
    [銅] C3604
    ナット
    -
    10個
    関連部品
    -
    4
    [銅] C2700
    スリーブ
    -
    10個
    関連部品
    -
    6
    [銅] C2700
    スリーブ
    -
    10個
    関連部品
    -
    6
    [銅] C2700
    スリーブ
    銅系不可（無電解ニッケルメッキ付）
    1個
    関連部品
    -
    8
    [銅] C2700
    スリーブ
    -
    10個
    関連部品
    -
    10
    [銅] C2700
    スリーブ
    -
    10個
    関連部品
    -
    12
    [銅] C2700
    スリーブ
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    257円
    ( 283円 )
    39日目
    309円
    ( 340円 )
    19日目
    33円
    ( 36円 )
    6日目
    32円
    ( 35円 )
    在庫品1日目当日出荷可能
    62円
    ( 68円 )
    6日目
    77円
    ( 85円 )
    在庫品1日目当日出荷可能
    72円
    ( 79円 )
    6日目
    41円
    ( 45円 )
    在庫品1日目当日出荷可能
    41円
    ( 45円 )
    在庫品1日目当日出荷可能
    104円
    ( 114円 )
    在庫品1日目当日出荷可能
    38円
    ( 42円 )
    在庫品1日目当日出荷可能
    38円
    ( 42円 )
    在庫品1日目当日出荷可能
    38円
    ( 42円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

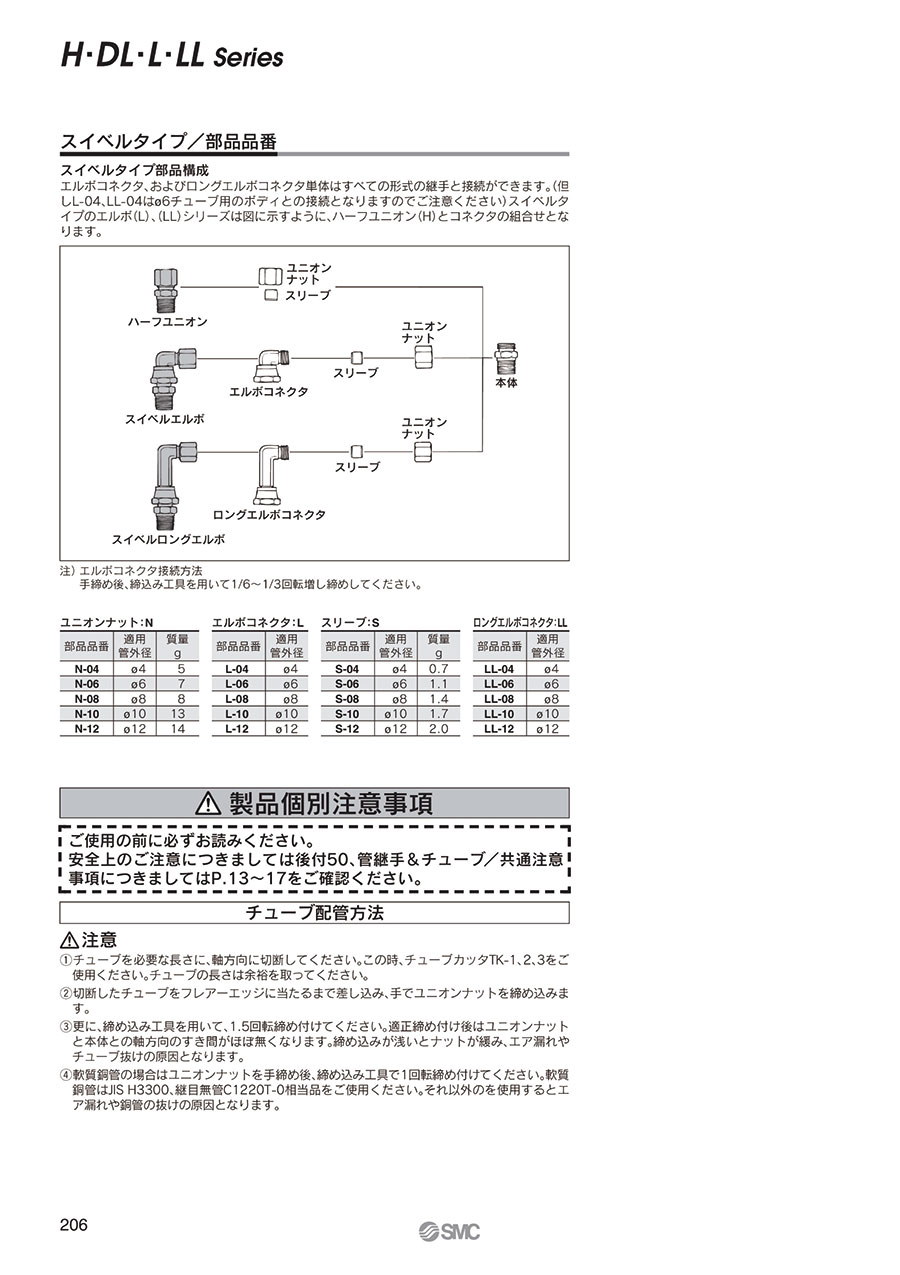

    スイベルタイプの構成部品、ユニオンナット・スリーブ・エルボコネクタ・ロングエルボコネクタです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 本ページの商品は最低発注数量が変更となりました。
      型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    くい込み管継手 H・DL・L・LLシリーズ スイベルタイプ部品のレビュー
    5平均満足度：5.01件のレビュー
    社内設備（空圧機器）付帯配管に対する継手とSET利用
    5
    満足度：5.02020/04/08
    社内設備の内製化に伴い、新増設はもとより保全にも既存部品を踏襲（佳品に限り）、自社手配する必要に迫られ購入しました。型番...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qワンタッチ継手に、金属（SUS、銅管など）チューブは接続可能か？
    A
    KQ/KQB/KQGのワンタッチ管継手やKFインサート管継手は、金属チューブに対応していません。
    SMCの継手で金属チューブに対応しているのは、軟質銅管のみ対応ですが、くい込み管継手（H・DL・L・LLシリーズ）です。
    Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。
    A
    スリーブで締付けて、チューブを保持する仕組みは共通です。
    インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
    さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
    くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
    くい込み管継手は、軟質銅管にも使用できます。
    （注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。
