ミニチュア管継手 10-Mシリーズ ブッシュ 10-M-5B

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番:

10-M-5B
解除
  • この商品は10個からご注文いただけます。

数量:

10-M-5Bの仕様・寸法情報

接続種類
ねじ⇔ねじ 接続
ねじの呼び
1/8
接続ねじ
R
ねじ・ねじ接続形状
ブッシュ
材質
[銅] C3604BD
-
-

商品情報

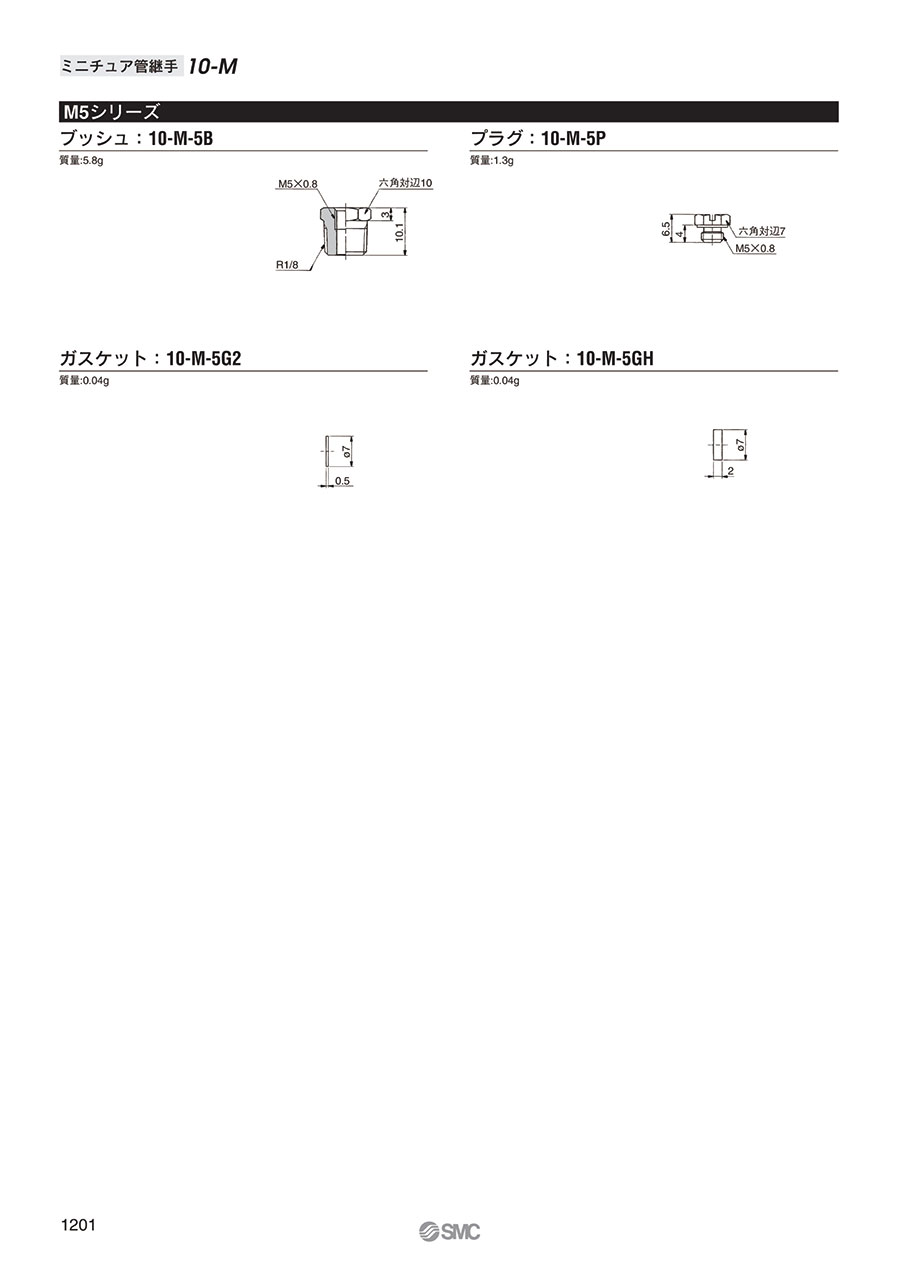

外形図

ミニチュア管継手 10-Mシリーズ ブッシュ 10-M-5B 外形図

型番リスト

表示件数
型番
10-M-5B
最小発注数量
10個
通常単価(税別) (税込単価)
通常出荷日
184
( 202 )
在庫品1日目当日出荷可能

詳細情報

基本情報

ミニチュアの管継手。【特長】・コンパクトな配管スペース。・R1/8配管からM5継手に接続。・小形・工具不要の着脱。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

この商品に近い類似品がありませんでした。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ミニチュア管継手 10-Mシリーズ ブッシュ 10-M-5Bの型番10-M-5Bのページです。 型番10-M-5Bに関する仕様情報を記載しております。
ミニチュア管継手 10-Mシリーズ ブッシュ 10-M-5Bのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Qミニチュア管継手:M‐□シリーズに、SUS仕様はありますか?
A
ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。
Qミニチュア管継手:M-□/MS-□シリーズの適用チューブ材質は、何ですか?
A
ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種(ホースニップル等)では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注)適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
Qミニチュア管継手:M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか?
A
ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1)ユニバーサルエルボ、ユニバーサルチーも同様です。
注2)ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。

この商品を見た人は、こんな商品も見ています

今見ている商品
ミニチュア管継手 10-Mシリーズ ブッシュ 10-M-5B
ミニチュア管継手 Mシリーズ ブッシュ M-5B
ステンレスミニチュア管継手 10-MSシリーズ ブッシュ 10-MS-5B
ミニチュア管継手 10-Mシリーズ ニップル 10-M-5N
ミニチュア管継手 10-Mシリーズ ユニバーサルエルボ 10-M-5UL
ミニチュア管継手 10-Mシリーズ 延長継手 10-M-5J
メーカーSMCSMCSMCSMCSMCSMC
通常価格18460535246296356
通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
接続種類ねじ⇔ねじ 接続ねじ⇔ねじ 接続ねじ⇔ねじ 接続ねじ⇔ねじ 接続ねじ⇔ねじ 接続ねじ⇔ねじ 接続
ねじの呼び1/81/81/8M5M5M5
接続ねじRRRMMM
ねじ・ねじ接続形状ブッシュブッシュブッシュニップルユニバーサルエルボ延長継手
材質C3604BDC3604BDSUS316ステンレスC3604BDC3604BD
