SMC

ミニチュア管継手スペアパーツ

カタログ |

通常単価(税別): 44円～85円

税込単価: 48円～94円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

ミニチュア管継手 Mシリーズ、MSシリーズのスペアパーツです。（ガスケット、袋ナット、スリーブ）

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ミニチュア管継手 Mシリーズプラグ M-5P/ガスケット

通常価格(税別)： 22円 (税込価格：24円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ミニチュア管継手 10-Mシリーズガスケット 10-M-5GH

通常価格(税別)： 223円 (税込価格：245円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	品名	材質	適用ねじ	適用機種
M-5-2-P02	スリーブ	C3604（無電解ニッケルめっき付）	-	-
M-5GH	ガスケット	ナイロン66、GF30%	M5	M-5AL□-6、M-5ALH□-6、M-5HL-4／6 M-5HLH4／6、M-5ATHU-6
M-5-4-P01	袋ナット	C3604（無電解ニッケルめっき付）	-	M-01H-4、M-5H-4、M-5HL-4、M-5HLH-4
M-5-6-P01	袋ナット	C3604（無電解ニッケルめっき付）	-	M-01H-6、M-5H-6、M-5HL-6、M-5HLH-6
MS-5-4-P01	袋ナット	SUS316	-	MS-5H-4、MS-5HL-4、MS-5HLH-4
MS-5-6-P01	袋ナット	SUS316	-	MS-5H-6、MS-5HL-6、MS-5HLH-6

型番リスト

表示件数

型番

M-5-6-P01

M-5GH

その他　形状・種類	材質	表面処理	適用機種	最小発注数量

[その他関連部品] その他関連部品	[銅] C3604	[無電解ニッケルメッキ] 無電解ニッケルめっき付	M-01H-6	10個
ガスケット	樹脂	なし	M-5AL□-6	1個

通常単価(税別) (税込単価)	通常出荷日

85円 ( 94円 )	9日目
44円 ( 48円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミニチュア管継手 Mシリーズ、MSシリーズのスペアパーツです。（ガスケット、袋ナット、スリーブ）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

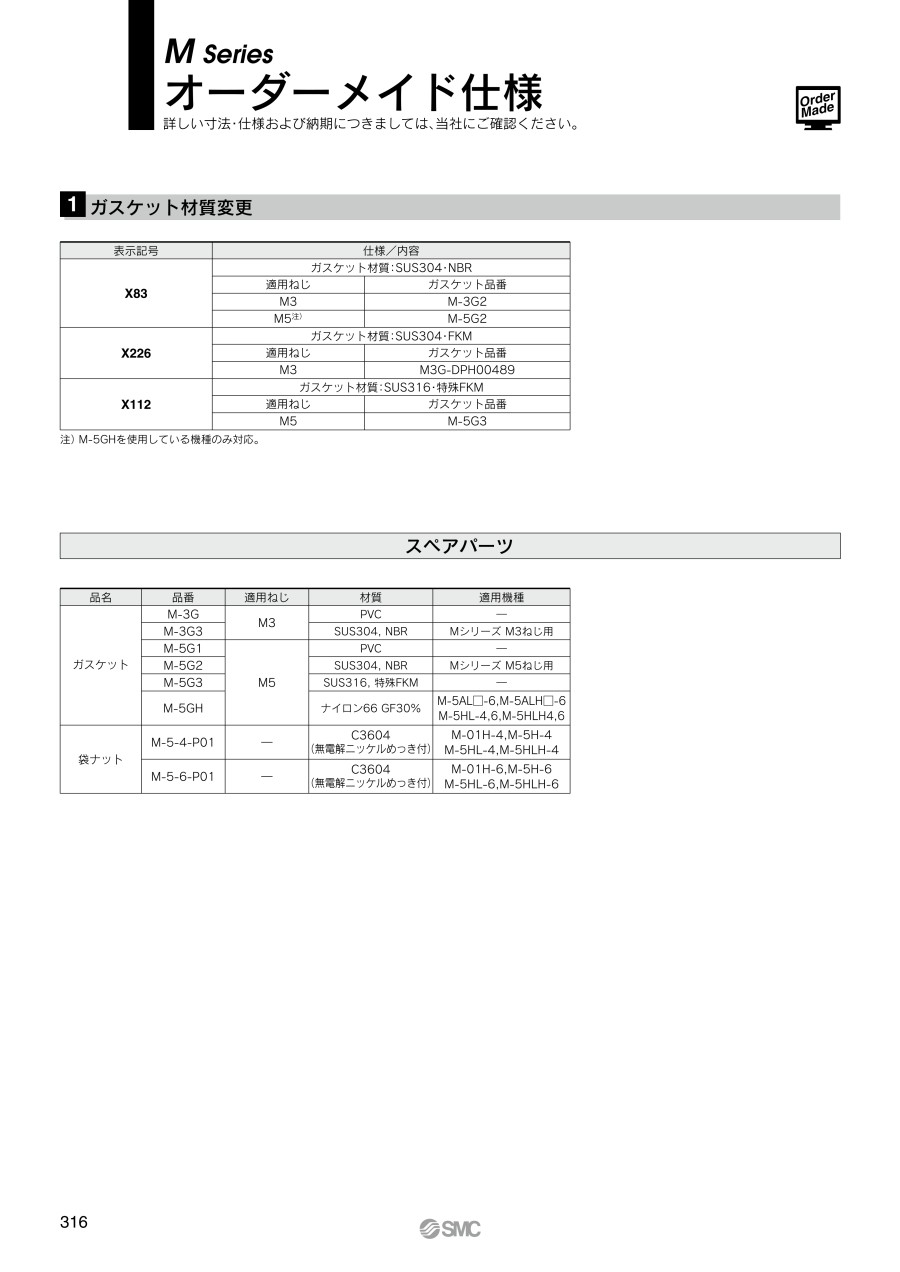

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア管継手スペアパーツのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
