AirTAC（エアタック）

LGCシリーズクロスローラガイド

カタログ |

通常単価(税別): 5,744円～66,068円

税込単価: 6,318円～72,675円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：3 日目～

クロスローラーガイドは高強度、高精度な非循環式直動ガイドとして、主に交差配置さ...

精度
高級

未確定：候補が239型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

三列式外観仕様

四列式外観仕様

製品仕様

構造

三列クロスローラ

四列クロスローラ

規格表

三列式外観仕様

「注」全セットにはメインレール1本、サブレール2本、ローラーケージ2個から構成され、適宜数の組立ネジが付属されます。

四列式外観仕様

「注」全セットには、4本のサブレールとローラーケージ2個から構成され、適宜数の組立ネジが付属されます。

性能・試験情報

レール精度

精度

項目	高級（H）	精密（P）
H許容誤差	±0.02	±0.01
Hペアセット相対誤差	0.01	0.005
W許容誤差	±0.02	±0.01

レール長さと平行精度

型番リスト

表示件数

型番

ローラ外径

(mm)

列数

レール長さ

(mm)

ローラ個数

最小発注数量

1.5	3列	20	6	1個
1.5	3列	20	7	1個
1.5	3列	30	8	1個
1.5	3列	30	9	1個
1.5	3列	30	10	1個
1.5	3列	30	11	1個
1.5	3列	40	11	1個
1.5	3列	40	13	1個
1.5	3列	50	13	1個
1.5	3列	50	16	1個
1.5	3列	50	19	1個
1.5	3列	60	16	1個
1.5	3列	60	19	1個
1.5	3列	70	19	1個
1.5	3列	80	19	1個
1.5	4列	20	6	1個
1.5	4列	20	7	1個
1.5	4列	30	8	1個
1.5	4列	30	9	1個
1.5	4列	30	10	1個
1.5	4列	30	11	1個
1.5	4列	40	11	1個
1.5	4列	40	13	1個
1.5	4列	50	13	1個
1.5	4列	50	16	1個
1.5	4列	50	19	1個
1.5	4列	60	16	1個
1.5	4列	60	19	1個
1.5	4列	70	19	1個
1.5	4列	80	19	1個
2.0	3列	30	6	1個
2.0	3列	30	7	1個
2.0	3列	45	8	1個
2.0	3列	45	9	1個
2.0	3列	45	10	1個
2.0	3列	60	11	1個
2.0	3列	60	13	1個
2.0	3列	75	13	1個
2.0	3列	75	16	1個
2.0	3列	90	16	1個
2.0	3列	90	19	1個
2.0	3列	105	19	1個
2.0	3列	105	22	1個
2.0	3列	120	22	1個
2.0	3列	120	25	1個
2.0	3列	135	22	1個
2.0	3列	135	25	1個
2.0	3列	135	28	1個
2.0	3列	150	25	1個
2.0	3列	150	28	1個
2.0	3列	150	32	1個
2.0	3列	165	28	1個
2.0	3列	165	32	1個
2.0	3列	165	36	1個
2.0	3列	180	28	1個
2.0	3列	180	32	1個
2.0	3列	180	36	1個
2.0	4列	30	6	1個
2.0	4列	30	7	1個
2.0	4列	45	8	1個

通常単価(税別) (税込単価)	通常出荷日

7,076円 ( 7,784円 )	12日目
5,778円 ( 6,356円 )	12日目
7,107円 ( 7,818円 )	12日目
7,575円 ( 8,333円 )	12日目
6,986円 ( 7,685円 )	12日目
7,149円 ( 7,864円 )	12日目
7,834円 ( 8,617円 )	12日目
7,358円 ( 8,094円 )	12日目
9,483円 ( 10,431円 )	12日目
8,431円 ( 9,274円 )	12日目
8,872円 ( 9,759円 )	12日目
9,048円 ( 9,953円 )	12日目
9,503円 ( 10,453円 )	12日目
10,341円 ( 11,375円 )	12日目
11,178円 ( 12,296円 )	12日目
6,692円 ( 7,361円 )	12日目
6,855円 ( 7,541円 )	12日目
7,433円 ( 8,176円 )	12日目
7,242円 ( 7,966円 )	12日目
7,389円 ( 8,128円 )	12日目
7,536円 ( 8,290円 )	12日目
8,695円 ( 9,565円 )	12日目
8,608円 ( 9,469円 )	12日目
9,372円 ( 10,309円 )	12日目
9,827円 ( 10,810円 )	12日目
10,282円 ( 11,310円 )	12日目
10,590円 ( 11,649円 )	12日目
11,030円 ( 12,133円 )	12日目
12,059円 ( 13,265円 )	12日目
13,101円 ( 14,411円 )	12日目
5,903円 ( 6,493円 )	12日目
5,947円 ( 6,542円 )	12日目
6,479円 ( 7,127円 )	12日目
6,626円 ( 7,289円 )	12日目
6,789円 ( 7,468円 )	12日目
6,845円 ( 7,530円 )	12日目
8,904円 ( 9,794円 )	12日目
7,711円 ( 8,482円 )	12日目
8,138円 ( 8,952円 )	12日目
8,915円 ( 9,807円 )	12日目
9,547円 ( 10,502円 )	12日目
10,327円 ( 11,360円 )	12日目
10,958円 ( 12,054円 )	12日目
13,056円 ( 14,362円 )	12日目
12,383円 ( 13,621円 )	12日目
12,544円 ( 13,798円 )	12日目
13,175円 ( 14,493円 )	12日目
13,807円 ( 15,188円 )	12日目
14,350円 ( 15,785円 )	12日目
14,982円 ( 16,480円 )	12日目
15,835円 ( 17,419円 )	12日目
16,157円 ( 17,773円 )	12日目
17,010円 ( 18,711円 )	12日目
17,846円 ( 19,631円 )	12日目
17,332円 ( 19,065円 )	12日目
18,185円 ( 20,004円 )	12日目
19,022円 ( 20,924円 )	12日目
6,560円 ( 7,216円 )	12日目
6,723円 ( 7,395円 )	12日目
6,904円 ( 7,594円 )	12日目

基本情報

基本情報

クロスローラーガイドは高強度、高精度な非循環式直動ガイドとして、主に交差配置された精密なローラーを介して、稼動時の摩擦抵抗を大きく低減させることを特徴とした構造で、高荷重の需要に満足できます。
高精度要求のある機械装置や測定設備などに幅広く使われています。
例えばプリント基板のドリル機械や光学測定機器、光学作業台及びX線装置などのスライドベース部など。
【特長】
・組立仕様工用。
・レールはステンレス材質。
・レール長さとローラー数はカスタマイズ可能。

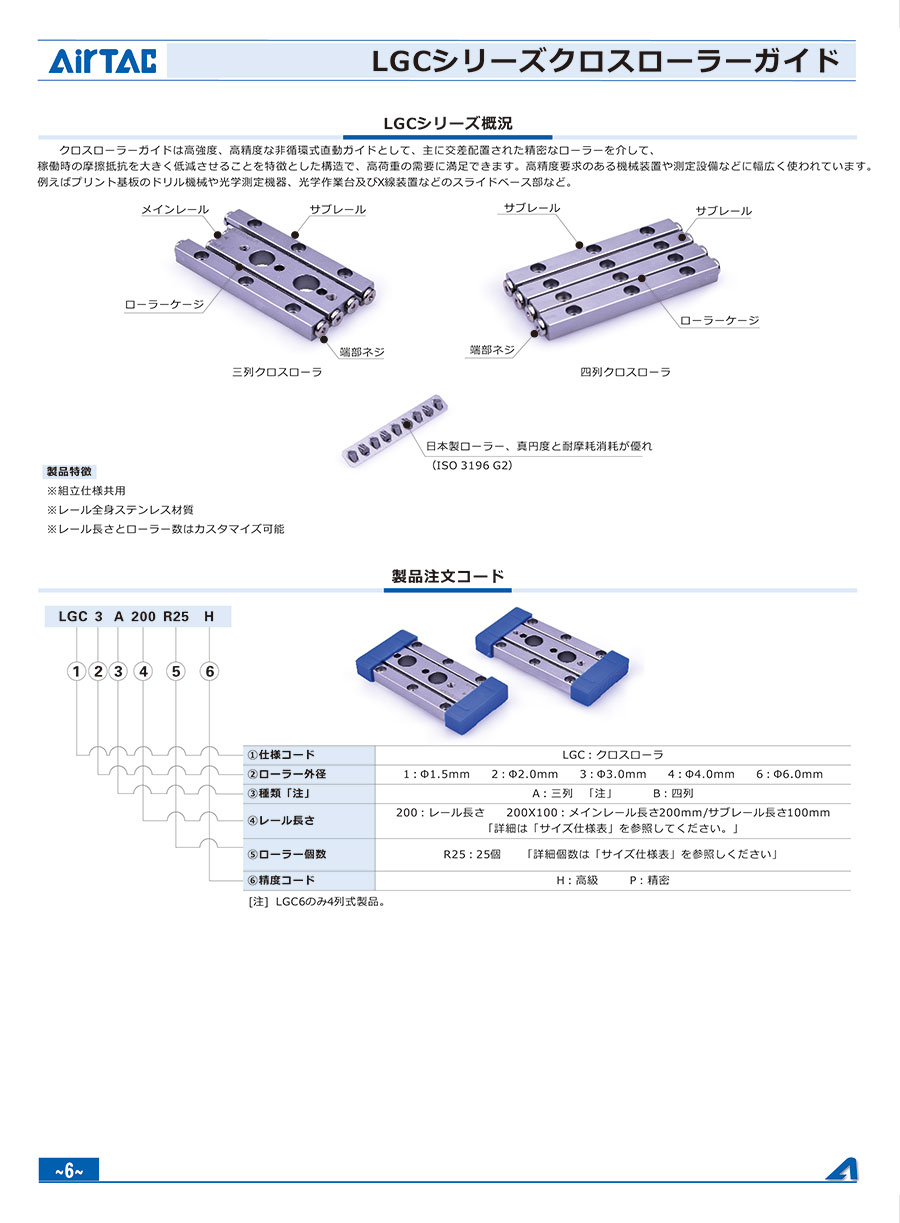

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
