大電流プローブOSPH-5（Center Pitch 8.5mm／335mil）
- 通常単価(税別)
- 7,284円
- 税込単価
- 8,012円
【特長】・Φ5.5-100A大電流プローブになります。【種類】片側プローブ
詳細情報を確認する- 種類
- 片側プローブ
- 取付ピッチ (mm)
- 8.5
- スプリング圧［2/3ストローク］（範囲） (gf)
- 300.1～
- ストローク量（範囲） (mm)
- 6.6～6.9
- 許容電流 (A)
- 100
- プランジャ 外径 (mm)
- 2.10～
- プランジャ 材質
- その他
- プランジャ 表面処理
- 金メッキ
- リセプタクル 最外径（範囲） (mm)
- 3.01～
- バレル/リセプタクル 外径（範囲） (mm)
- 3.01～
- バレル/リセプタクル 長さ（範囲） (mm)
- 20.1～25.0
- バレル/リセプタクル 材質
- 銅合金
- 使用温度範囲 (℃)
- -40::180
- ストローク量 (mm)
- 6.6
- スプリング圧［2/3ストローク］ (gf)
- 660
- プランジャ長さ L1 (mm)
- 22
- リセプタクル最外径 D (φ)
- 7.0
- バレル・リセプタクル長さ L2 (mm)
- 25
- ばね材質
- SUS
- プランジャ材質（詳細）
- 合金
- 一体型プローブ種類
- ばね外付
- 特性
- 高電流対応
- 抵抗値 (mΩ)
- 0.1
- プランジャ長さ（範囲） (mm)
- 15.1～
- バレル・リセプタクル外径 (mm)
- 5.0
- プランジャ外径 (mm)
- 5.5
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が2型番あります。
商品情報
外形図
先端形状
製品仕様
| 標準仕様 | 最大ストローク | 10.0mm |
|---|---|---|
| 推奨ストローク | 6.6mm | |
| 荷重 | 660gf（推奨ストローク時） | |
| 耐熱温度 | -40～+180℃ | |
| 定格電流 | 100A | |
| 固有抵抗 | <0.1mΩ | |
| 材質 | プランジャー | 合金、Auメッキ |
| バレル | 真鍮、Niメッキ | |
| スプリング | SUS | |
| 固定用ナット | 真鍮、Niメッキ |
※仕様は予告無く変更することがございます。
使用例
使用方法
テスプロ大電流プローブ（OSPHシリーズ）取付け方法
大電流プローブ（OSPHシリーズ）配線方法
一般的な配線方法は、プローブ固定ナットと結線用ナットの間に、
圧着端子などを挟みこんで接続します。
または、結線用ナットにワイヤーを直接半田付けする方法もあります。
性質性能情報・試験情報
温度特性
試験箇所:プランジャー先端部

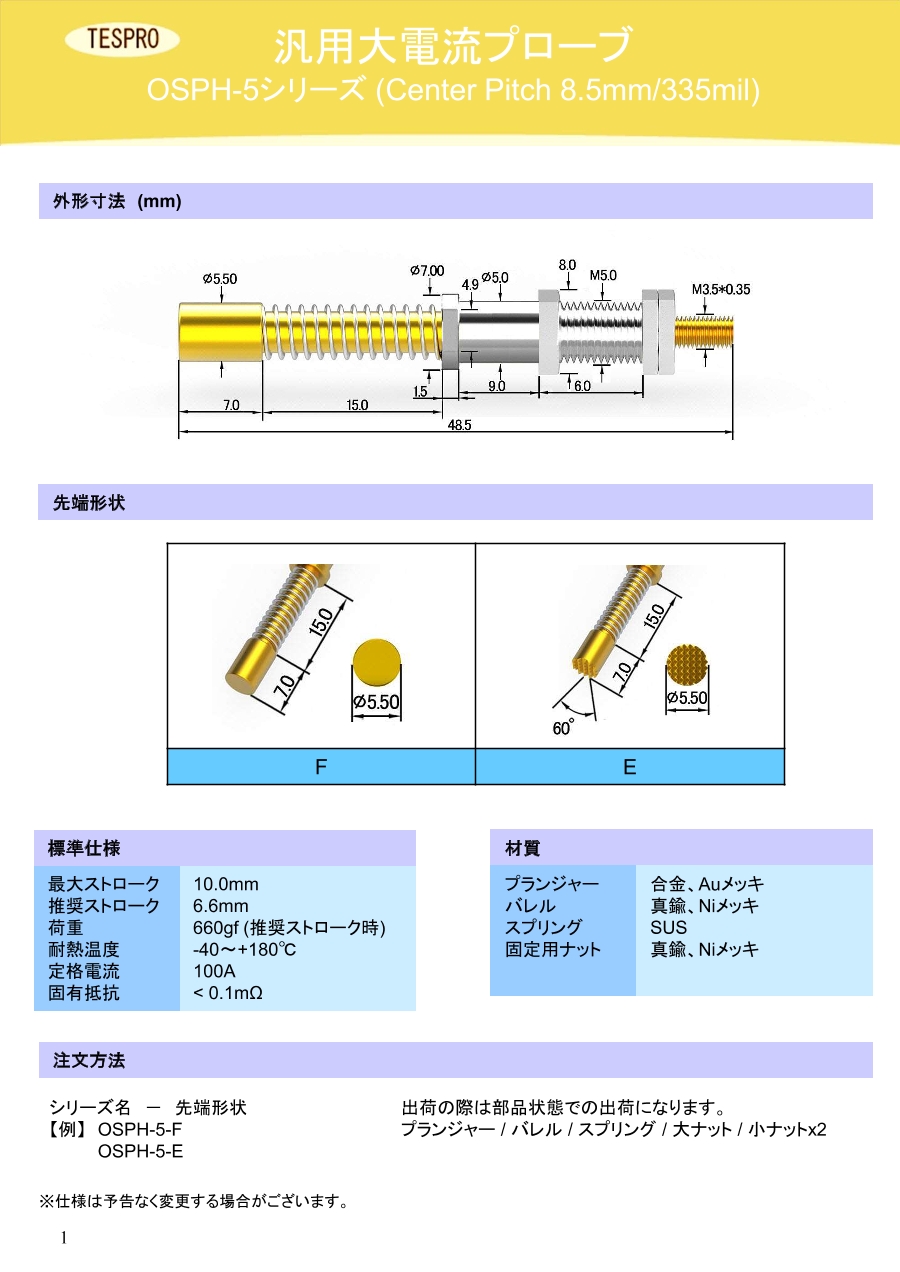

カタログ
