STP-1.36-L10（短尺）シリーズ（Center Pitch 2.54mm）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 244円～726円

税込単価: 268円～799円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

【特長】・9.7mmの短尺プローブです。【バレル・リセプタクル材質】銅合金

バレル/リセプタクル材質
銅合金
使用温度範囲 (℃)
-40::180
ばね材質
SUS
特性
標準

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

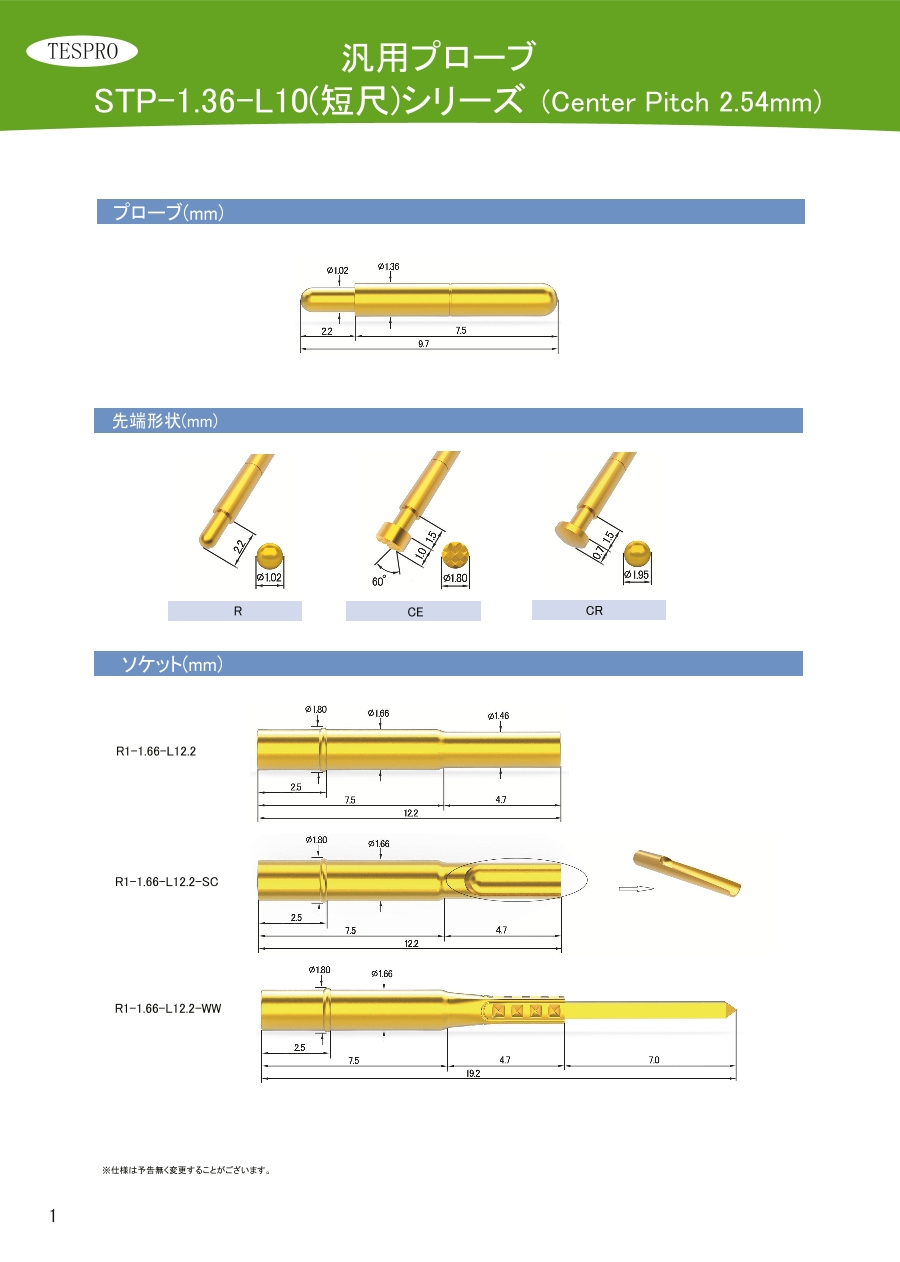

外形図

プローブ

先端形状

ソケット

製品仕様

標準仕様	最大ストローク	1.5mm
	使用ストローク	1.0mm
	使用ストローク時のバネ圧	80gf
電気特性	定格電流	3A
電気特性	固有抵抗	30mΩ
材質	プランジャー	BeCu Ni下地 Auメッキ
	バレル	真鍮 Ni下地 Auメッキ
	スプリング	SUS
	ソケット	真鍮 Ni下地 Auメッキ
適合温度	標準仕様	-40～+180℃

※仕様は予告無く変更することがございます。

型番リスト

表示件数

型番

種類

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

バレル・リセプタクル先端長

(mm)

抵抗値

(mΩ)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

リセプタクル	-	-	-	-	-	-	-	-	円筒	1.51～2.00	1.51～2.00	5.1～10.0	-	-	-	1.8	9.7	2.5	-	-	1.66	-	20個
リセプタクル	-	-	-	-	-	-	-	-	半円筒	1.51～2.00	1.51～2.00	5.1～10.0	-	-	-	1.8	9.7	2.5	-	-	1.66	-	20個
リセプタクル	-	-	-	-	-	-	-	-	ラッピング	1.51～2.00	1.51～2.00	15.1～20.0	-	-	-	1.8	16.7	2.5	-	-	1.66	-	20個
リセプタクル	-	-	-	-	-	-	-	-	円筒	1.51～2.00	1.51～2.00	5.1～10.0	-	-	-	1.96	9.7	2.5	-	-	1.66	-	20個
リセプタクル	-	-	-	-	-	-	-	-	半円筒	1.51～2.00	1.51～2.00	5.1～10.0	-	-	-	1.96	9.7	2.5	-	-	1.66	-	20個
リセプタクル	-	-	-	-	-	-	-	-	ラッピング	1.51～2.00	1.51～2.00	15.1～20.0	-	-	-	1.96	16.7	2.5	-	-	1.66	-	20個
片側プローブ	2.54	ワッフル	50.1～100.0	1.1～2.6	3	0.91～1.20	銅合金	金メッキ	-	-	1.01～1.50	5.1～10.0	1	80	2.2	-	7.5	1.0	30	0.1～3	1.36	1.02	20個
片側プローブ	2.54	[球状（SR）] 球状（CR）	50.1～100.0	1.1～2.6	3	0.91～1.20	銅合金	金メッキ	-	-	1.01～1.50	5.1～10.0	1	80	2.2	-	7.5	0.7	30	0.1～3	1.36	1.02	20個
片側プローブ	2.54	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	3	0.91～1.20	銅合金	金メッキ	-	-	1.01～1.50	5.1～10.0	1	80	2.2	-	7.5	2.2	30	0.1～3	1.36	1.02	20個

通常単価(税別) (税込単価)	通常出荷日

268円 ( 295円 )	4日目
271円 ( 298円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	4日目
244円 ( 268円 )	4日目
294円 ( 323円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	4日目
726円 ( 799円 )	4日目
726円 ( 799円 )	4日目
676円 ( 744円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・9.7mmの短尺プローブです。【バレル・リセプタクル材質】銅合金

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
