ニッケルメッキダブルピッチチェーン
- 通常単価(税別)
- 224円～12,336円
- 税込単価
- 246円～13,570円
通常出荷日：9日目
輸送物や環境条件に応じて選定頂けるよう、各種搬送用チェーンを用意しています。
- 寸法を確認する際は必ずカタログを参照下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

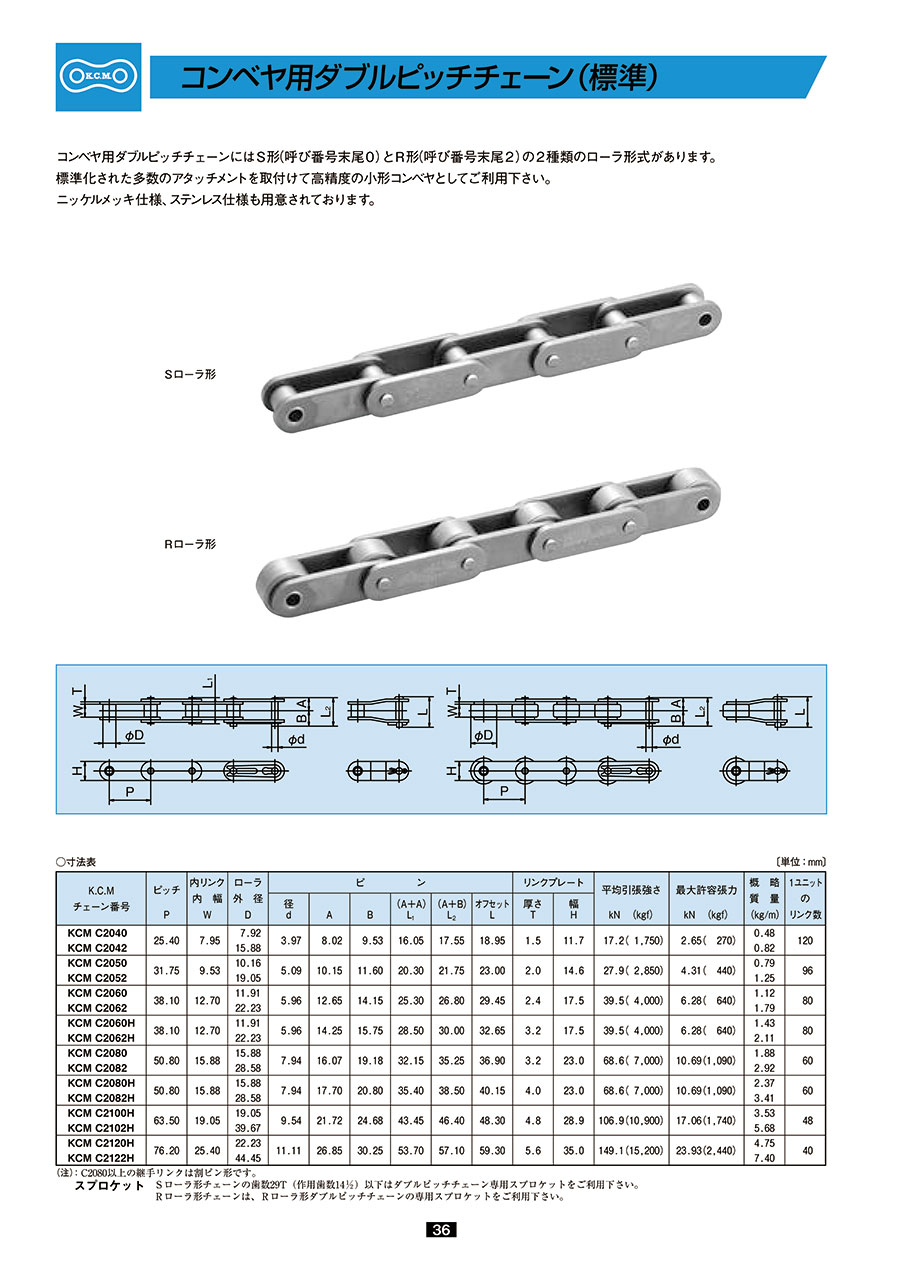

外形図
Sローラ形
Rローラ形
規格表
| K.C.M チェーン型番 | ピッチ P | 内リンク 内幅 W | ローラ 外径 D | ピン | リンクプレート | 平均引張強さ kN（kgf） | 最大許容張力 kN（kgf） | 概略質量 （kg/m） | 1ユニット の リンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径 d | A | B | （A+A） L1 | （A+B） L2 | オフセット L | 厚さ T | 幅 H | ||||||||
| KCM C2040 | 25.40 | 7.95 | 7.92 | 3.97 | 8.02 | 9.53 | 16.05 | 17.55 | 18.95 | 1.5 | 11.7 | 17.2（1,750） | 2.65（270） | 0.48 | 120 |
| KCM C2042 | 15.88 | 0.82 | |||||||||||||
| KCM C2050 | 31.75 | 9.53 | 10.16 | 5.09 | 10.15 | 11.60 | 20.30 | 21.75 | 23.00 | 2.0 | 14.6 | 27.9（2,850） | 4.31（440） | 0.79 | 96 |
| KCM C2052 | 19.05 | 1.25 | |||||||||||||
| KCM C2060H | 38.10 | 12.70 | 11.91 | 5.96 | 14.25 | 15.75 | 28.50 | 30.00 | 32.65 | 3.2 | 17.5 | 39.5（4,000） | 6.28（640） | 1.43 | 80 |
| KCM C2062H | 22.23 | 2.11 | |||||||||||||
| KCM C2080H | 50.80 | 15.88 | 15.88 | 7.94 | 17.70 | 20.80 | 35.40 | 38.50 | 40.15 | 4.0 | 23.0 | 68.6（7,000） | 10.69（1,090） | 2.37 | 60 |
| KCM C2082H | 28.58 | 3.41 | |||||||||||||
| KCM C2100H | 63.50 | 19.05 | 19.05 | 9.54 | 21.72 | 24.68 | 43.45 | 46.40 | 48.30 | 4.8 | 28.9 | 106.9（10,900） | 17.06（1,740） | 3.53 | 48 |
| KCM C2102H | 39.67 | 5.68 | |||||||||||||
（注）：C2080以上の継手リンクは割ピン形です。
スプロケット Sローラ形チェーンの歯数29T（作用歯数141/2）以下はダブルピッチチェーン専用スプロケットをご利用下さい。
Rローラ形チェーンは、Rローラ形ダブルピッチチェーンの専用スプロケットをご利用下さい。
