加賀工業

標準形ローラチェーンラストップ

カタログ |

通常単価(税別): 137円～13,511円

税込単価: 151円～14,862円

通常出荷日：8日目～13日目

JIS、ANSI規格からISO規格準拠品、高疲労強度（LLシリーズ）、無給油形などオールラウンドの伝動...

寸法を確認する際は必ずカタログを参照下さい。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：8 日目～

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

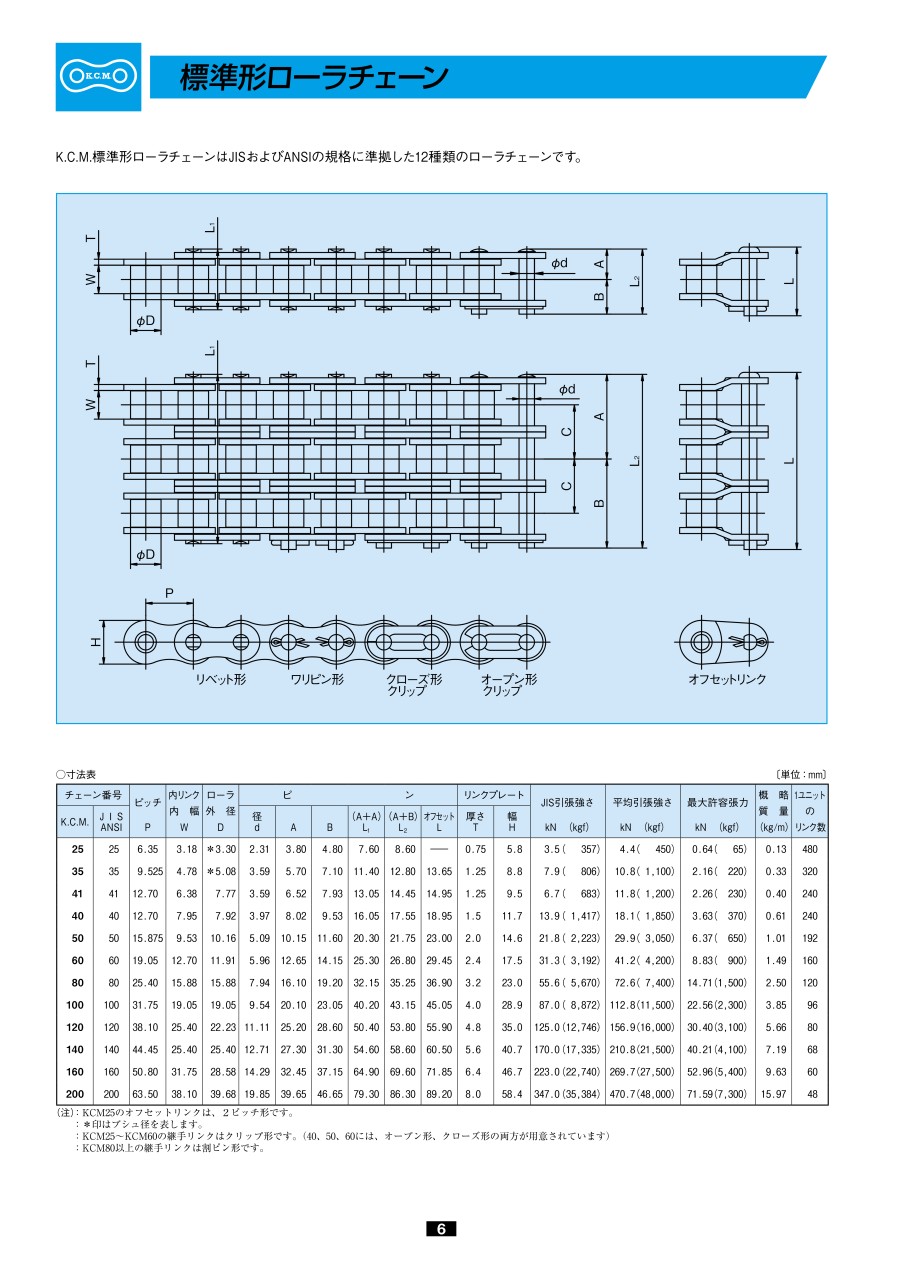

外形図

規格表

	型式	-	呼び番号	-	表面処理	-	リンク種類	-	定尺
（オフセットリンク）（ジョイントリンク）（リンクリベット型）（標準）	KCM KCM KCM KCM	− − − −	25 35 40 415	− − − −	N N N N	− − −	OL JL RIV	− −	10FT 10FT

[！]KCM25のオフセットリンクは、2ピッチ形です。
[！]*印はブシュ径を表します。
[！]KCM25～KCM60の継手リンクはクリップ形です｡（40、50、60には、オープン形、クローズ形の両方が用意されています）
[！]KCM80以上の継手リンクは割ピン形です。
[！]KCM□S-Nタイプは同じ呼び番号でも一部寸法が異なります。ご注意ください。詳細はカタログP63を参照ください。

商品特長詳細

JISおよびANSIの規格に準拠した12種類のローラチェーンです。

ラストップ（N）

全部品に特殊ニッケルメッキ。

ニッケルメッキの美しい外観と経度の耐食性が得られます。
標準スチールチェーンに比べると最大許容張力が15％程度低下します。
-10℃～+60℃の範囲でお使い下さい。
ほとんどのスチール製チェーン、アタッチメント付きチェーンに適用できます。

型番リスト

表示件数

型番

呼び番号

ピッチ

最大許容張力

(kN)

リンク種類

最大許容張力（詳細）

(kN)

最小発注数量

25	6.35	～99	ジョイントリンク	0.64	1個
25	6.35	～99	オフセットリンク	0.64	1個
25	6.35	～99	リンクリベット型	0.64	1個
35	9.525	～99	ジョイントリンク	2.16	1個
35	9.525	～99	オフセットリンク	2.16	1個
35	9.525	～99	リンクリベット型	2.16	1個
40	12.7	～99	ジョイントリンク	3.63	1個
40	12.7	～99	オフセットリンク	3.63	1個
40	12.7	～99	リンクリベット型	3.63	1個
41	12.7	～99	ジョイントリンク	2.26	1個
41	12.7	～99	オフセットリンク	2.26	1個
41	12.7	～99	リンクリベット型	2.26	1個
50	15.875	～99	ジョイントリンク	6.37	1個
50	15.875	～99	オフセットリンク	6.37	1個
50	15.875	～99	リンクリベット型	6.37	1個
60	19.05	～99	ジョイントリンク	8.83	1個
60	19.05	～99	オフセットリンク	8.83	1個
60	19.05	～99	リンクリベット型	8.83	1個
80	25.4	～99	ジョイントリンク	14.71	1個
80	25.4	～99	オフセットリンク	14.71	1個
100	31.75	～99	ジョイントリンク	22.56	1個
100	31.75	～99	オフセットリンク	22.56	1個
120	38.1	～99	ジョイントリンク	30.40	1個
120	38.1	～99	オフセットリンク	30.40	1個
140	44.45	～99	ジョイントリンク	40.21	1個
140	44.45	～99	オフセットリンク	40.21	1個
160	50.8	～99	ジョイントリンク	52.96	1個
160	50.8	～99	オフセットリンク	52.96	1個
200	63.5	～99	ジョイントリンク	71.59	1個
200	63.5	～99	オフセットリンク	71.59	1個
410	12.7	-	オフセットリンク（106リンク）	-	1個
410	12.7	-	ジョイントリンク	-	1個
410	12.7	-	オフセットリンク	-	1個
410	12.7	-	リンクリベット型	-	1個
415	12.7	～99	標準	2.16	1個
415	12.7	～99	ジョイントリンク	2.16	1個
415	12.7	～99	オフセットリンク	2.16	1個
415	12.7	～99	標準	3.73	1個
415	12.7	～99	ジョイントリンク	3.73	1個
415	12.7	～99	オフセットリンク	3.73	1個

通常単価(税別) (税込単価)	通常出荷日

175円 ( 193円 )	8日目
328円 ( 361円 )	9日目
6,391円 ( 7,030円 )	8日目
140円 ( 154円 )	8日目
214円 ( 235円 )	8日目
5,078円 ( 5,586円 )	9日目
137円 ( 151円 )	9日目
280円 ( 308円 )	9日目
6,158円 ( 6,774円 )	9日目
182円 ( 200円 )	9日目
349円 ( 384円 )	9日目
5,177円 ( 5,695円 )	13日目
182円 ( 200円 )	8日目
415円 ( 457円 )	9日目
7,704円 ( 8,474円 )	9日目
263円 ( 289円 )	9日目
491円 ( 540円 )	9日目
10,143円 ( 11,157円 )	9日目
379円 ( 417円 )	9日目
738円 ( 812円 )	9日目
655円 ( 721円 )	9日目
1,228円 ( 1,351円 )	9日目
1,064円 ( 1,170円 )	9日目
2,040円 ( 2,244円 )	9日目
1,552円 ( 1,707円 )	9日目
2,773円 ( 3,050円 )	9日目
2,040円 ( 2,244円 )	9日目
4,060円 ( 4,466円 )	9日目
6,784円 ( 7,462円 )	9日目
13,511円 ( 14,862円 )	9日目
1,925円 ( 2,118円 )	13日目
168円 ( 185円 )	8日目
314円 ( 345円 )	9日目
4,321円 ( 4,753円 )	13日目
5,471円 ( 6,018円 )	9日目
165円 ( 182円 )	9日目
330円 ( 363円 )	9日目
6,466円 ( 7,113円 )	13日目
183円 ( 201円 )	9日目
328円 ( 361円 )	9日目

詳細情報

基本情報

基本情報

JIS、ANSI規格からISO規格準拠品、高疲労強度（LLシリーズ）、無給油形などオールラウンドの伝動用チェーンを各種用意しています。

ご注意

寸法を確認する際は必ずカタログを参照下さい。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
