メカニカル部品技術窓口
ホローピンチェーン（HP）
- 通常単価(税別)
- 10,018円～41,948円
- 税込単価
- 11,020円～46,143円
通常出荷日：13日目～17日目
輸送物や環境条件に応じて選定頂けるよう、各種搬送用チェーンを用意しています。
- 寸法を確認する際は必ずカタログを参照下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

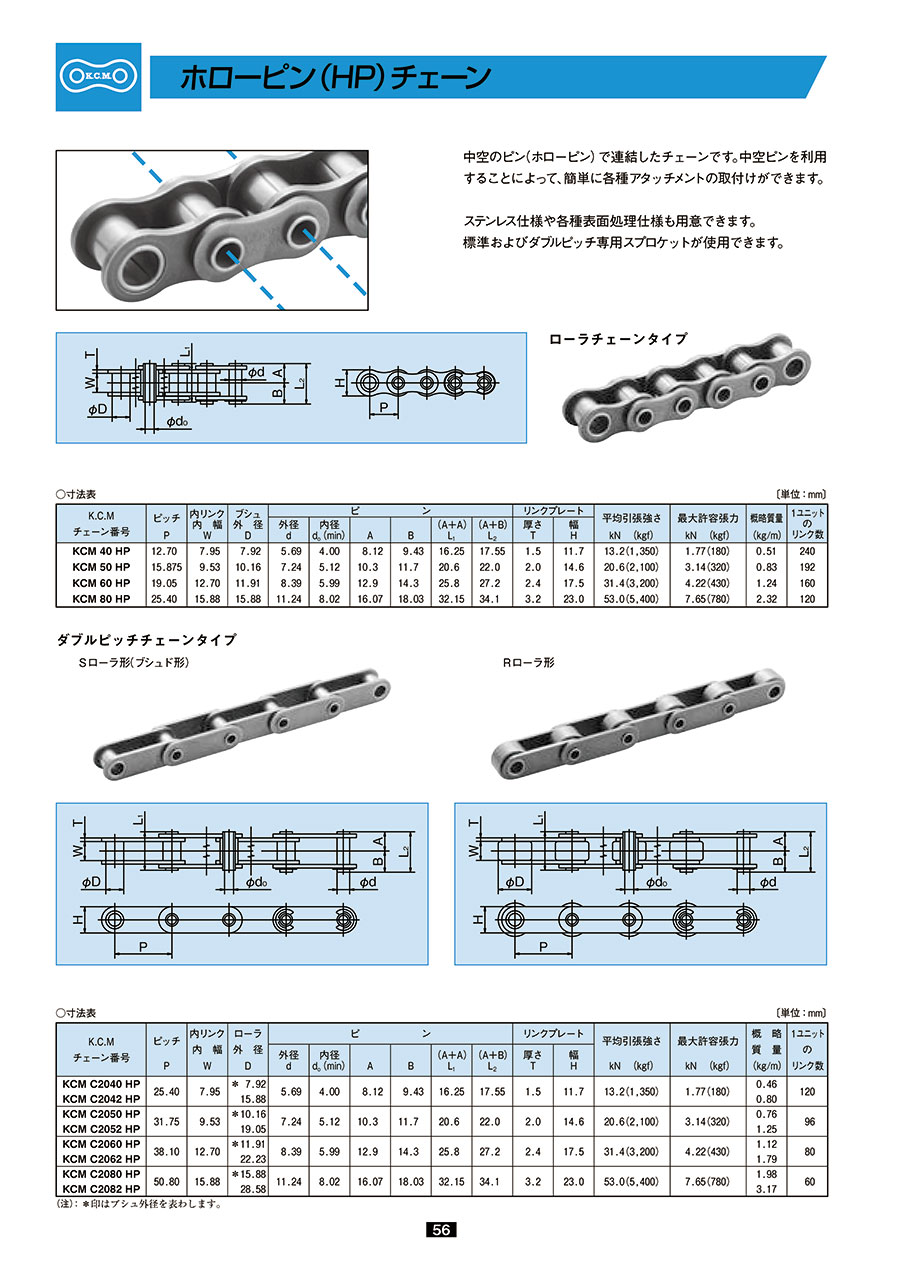

外形図
ローラチェーンタイプ
ダブルピッチチェーンタイプ
Sローラ形（ブシュド形）
Rローラ形
規格表
ローラチェーンタイプ
| K.C.M チェーン型番 | ピッチ P | 内リンク 内幅 W | ブシュ 外径 D | ピン | リンクプレート | 平均引張強さ kN（kgf） | 最大許容張力 kN（kgf） | 概略質量 （kg/m） | 1ユニット の リンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 d | 内径 do（min） | A | B | （A+A） L1 | （A+B） L2 | 厚さ T | 幅 H | ||||||||
| KCM 40 HP | 12.70 | 7.95 | 7.92 | 5.69 | 4.00 | 8.12 | 9.43 | 16.25 | 17.55 | 1.5 | 11.7 | 13.2（1,350） | 1.77（180） | 0.51 | 240 |
| KCM 50 HP | 15.875 | 9.53 | 10.16 | 7.24 | 5.12 | 10.3 | 11.7 | 20.6 | 22.0 | 2.0 | 14.6 | 20.6（2,100） | 3.14（320） | 0.83 | 192 |
| KCM 60 HP | 19.05 | 12.70 | 11.91 | 8.39 | 5.99 | 12.9 | 14.3 | 25.8 | 27.2 | 2.4 | 17.5 | 31.4（3,200） | 4.22（430） | 1.24 | 160 |
ダブルピッチチェーンタイプ
| K.C.M チェーン型番 | ピッチ P | 内リンク 内幅 W | ローラ 外径 D | ピン | リンクプレート | 平均引張強さ kN（kgf） | 最大許容張力 kN（kgf） | 概略質量 （kg/m） | 1ユニット の リンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 d | 内径 do（min） | A | B | （A+A） L1 | （A+B） L2 | 厚さ T | 幅 H | ||||||||
| KCM C2040 HP | 25.40 | 7.95 | ※ 7.92 | 5.69 | 4.00 | 8.12 | 9.43 | 16.25 | 17.55 | 1.5 | 11.7 | 13.2（1,350） | 1.77（180） | 0.46 | 120 |
| KCM C2042 HP | 15.88 | 0.80 | |||||||||||||
| KCM C2050 HP | 31.75 | 9.53 | ※10.16 | 7.24 | 5.12 | 10.3 | 11.7 | 20.6 | 22.0 | 2.0 | 14.6 | 20.6（2,100） | 3.14（320） | 0.76 | 96 |
| KCM C2052 HP | 19.05 | 1.25 | |||||||||||||
| KCM C2060 HP | 38.10 | 12.70 | ※11.91 | 8.39 | 5.99 | 12.9 | 14.3 | 25.8 | 27.2 | 2.4 | 17.5 | 31.4（3,200） | 4.22（430） | 1.12 | 80 |
| KCM C2062 HP | 22.23 | 1.79 | |||||||||||||
（注）：※印はブシュ外径を表わします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,018円 ( 11,020円 ) | 17日目 |
19,902円 ( 21,892円 ) | 17日目 |
15,446円 ( 16,991円 ) | 17日目 |
30,685円 ( 33,754円 ) | 17日目 |
20,352円 ( 22,387円 ) | 13日目 |
41,948円 ( 46,143円 ) | 13日目 |
詳細情報
基本情報
輸送物や環境条件に応じて選定頂けるよう、各種搬送用チェーンを用意しています。
ご注意
- 寸法を確認する際は必ずカタログを参照下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
