ADC アクティブデジタルコントローラー
D39591500の仕様・寸法情報
商品情報
製品仕様

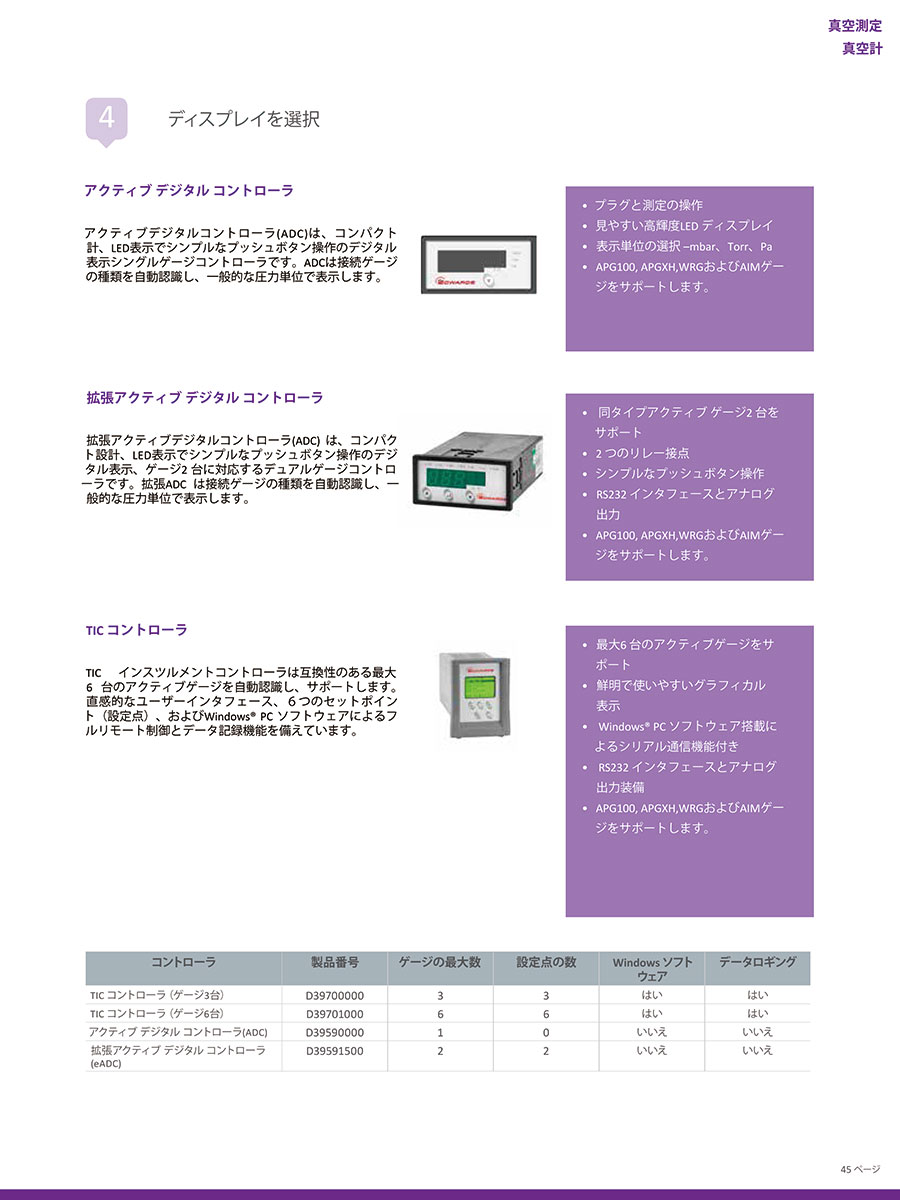

アクティブデジタルコントローラアクティブデジタルコントローラ(ADC)は、コンパクト設計、LED表示でシンプルなプッシュボタン操作のデジタル表示シングルゲージコントローラです。ADCは接続ゲージの種類を自動認識し、一般的な圧力単位で表示します。
- プラグと測定の操作
- 見やすい高輝度LEDディスプレイ
- 表示単位の選択 -mbar、Torr、Pa
- APG100、APGXH、WRGおよびAIMゲージをサポートします。
拡張アクティブデジタルコントローラ（ADC）は、コンパクト設計、LED表示でシンプルなプッシュボタン操作のデジタル表示、ゲージ2台に対応するデュアルゲージコントローラです。拡張ADCは接続ゲージの種類を自動認識し、一般的な圧力単位で表示します。
- 同タイプアクティブゲージ2台をサポート
- 2つのリレー接点
- シンプルなプッシュボタン操作
- RS232インタフェースとアナログ出力
- APG100、APGXH、WRGおよびAIMゲージをサポートします。
- 画面は大型LED表示
- Pa、mbar、Torrおよび電圧表示が可能
技術情報
| 電源供給 | 100～240V AC、47～63Hz | |
|---|---|---|
| 対応ゲージ | 標準 | 1個（APG100、APG-L、APG-MP、APG-M、APGX-H、APGX-L、WRG） |
| 拡張 | 2個（上記+AIM、ASG） | |
| リレー接点 | 無電圧2点（拡張のみ） | |
| 接点定格 | 48V DC、1Aまたは24V DC、2A | |
| アナログ出力 | 2点（拡張のみ） | |
| シリアル通信 | RS232（拡張のみ） | |
| 消費電力 | 15W（最大） | |
| 周囲温度範囲 | 運転時 | 0～+40℃ |
| 保管時 | -30～+70℃ | |
| 周囲湿度 | 90%RH以下（結露なし） | |
| 寸法（縦×横×深さ） | 本体 | 96×48×165mm |
| パネルカット | 92+0.8×45+0.6mm | |
| 重量 | 330g | |
詳細情報
基本情報
ディスプレイ付き小型ゲージコントローラです。
標準バージョンと強化バージョンがあります。
・標準バージョンは1つのアクティブ ゲージで測定された圧力を表示します。
・強化バージョンは、2つのゲージコネクタ、設定点リレー、アナログ出力。APG100およびAIMの2種類のゲージをサポートします。
・小型でパネル取り付けも卓上設置も可能。直感的な操作性。
