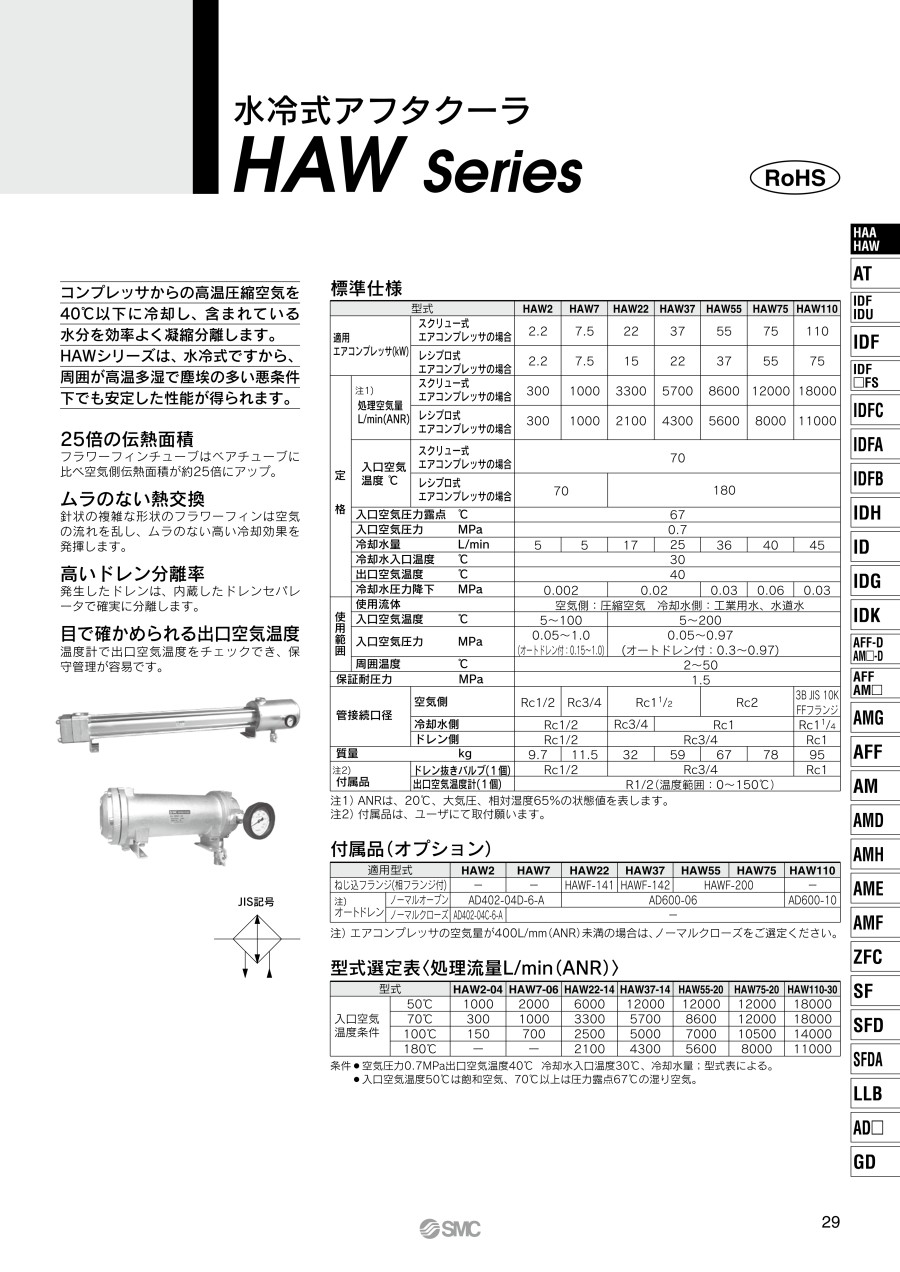

水冷式アフタクーラ HAWシリーズ

外形図

HAW2、7

HAW22～110

製品仕様

製品仕様

注1）ANRは、20℃、大気圧、相対湿度65%の状態値を表します。
注2）付属品は、ユーザにて取付願います。

出口空気温度の算出方法

入口空気温度／冷却水温度／処理空気量の条件による出口空気温度の算出は次の手順で行う。

（例）入口空気温度：100℃／冷却水温度：20℃／冷却水量：17L/min
処理空気量：2,000L/min（ANR）／空気圧力：0.7MPa／型番：HAW22-14

冷却水温度による補正係数（圧力0.7MPa）

• 1.まず「出口空気温度表」により、出口空気温度37℃を求める。また、この場合の補正ラインはAとなる。
• 2.次に「冷却水温度による補正系数」を使って、Aラインの冷却水温度条件20℃から補正系数1.3を求める。
• 3.（1）で求めた出口空気温度37℃を（2）で求めた補正係数1.3で割った値が、出口空気温度となる。
  出口空気温度=37÷1.3=28.5℃

構造原理図

規格表

単位：mm

注意・禁止事項

注意・禁止事項

警告

• 1.冷却水が断水した場合は、異常高温になり危険ですので必ず断水に対する安全対策を講じること。
• 2.冷却水の流し過ぎや不足は、伝熱管を損傷させるので、定格水量範囲内（標準仕様欄参照）で設計すること。

注意

• 1.冷却水、圧縮空気配管は、管接続口径以上で設計すること。
• 2.冷却水は、日本冷凍空調工業会が定めた規格以上の水質のものを使用すること。（取扱説明書を参照。）冷却水の水質が悪い場合は、伝熱管破損や性能低下の原因となるので、定期的に水質検査、循環水の入替えを必ず行うこと。
• 3.冷却水には水道水または、工業用水を使用すること。海水は使用できない。

取付け

注意

• 1.水平に配管すること。
• 2.圧縮空気入口・出口、冷却水入口・出口の接続を間違えないよう接続すること。
• 3.冷却水配管は保守管理の面で取外し可能なようにユニオンジョイントを使用すること。
• 4.圧縮空気を冷却すると多量のドレンが発生しますので、ドレン配管をすること。
  ドレン配管は内径10mm以上長さ5m以下にすること。（オプションのオートドレン取付けの場合）

取付け

注意

• 1.冷却水は、定期的な水質検査、循環水の入替えを必ず行うこと。特に、冷却水をクーリングタワーで冷却している場合は、水垢が付着しやすくなるので、定期的に冷却水を入替えること。
• 2.冬季など冷却水が凍結する可能性がある場合は凍結破損防止のため必ず冷却水を抜くこと。また、長期間使用しない場合も必ず冷却水を抜くこと。
• 3.冷却能力が低下した場合は、冷却水管内部の清掃を行うこと。（清掃方法は、取扱説明書を参照。）

• ※ その他仕様につきましては、カタログを参照してください。
