空冷式アフタクーラ HAAシリーズ

外形図

単位：mm

HAA7

HAA15-22

HAA37



製品仕様

HAA15の外観

HAA7の外観

作動原理図

製品仕様

注1）ANRは、20℃、大気圧、相対湿度65%の状態値を表します。
注2）適用エアコンプレッサは、スクリュー式の吐出流量、吐出温度（70℃）を基準とします。
注3）付属品は、ユーザにて取付願います。

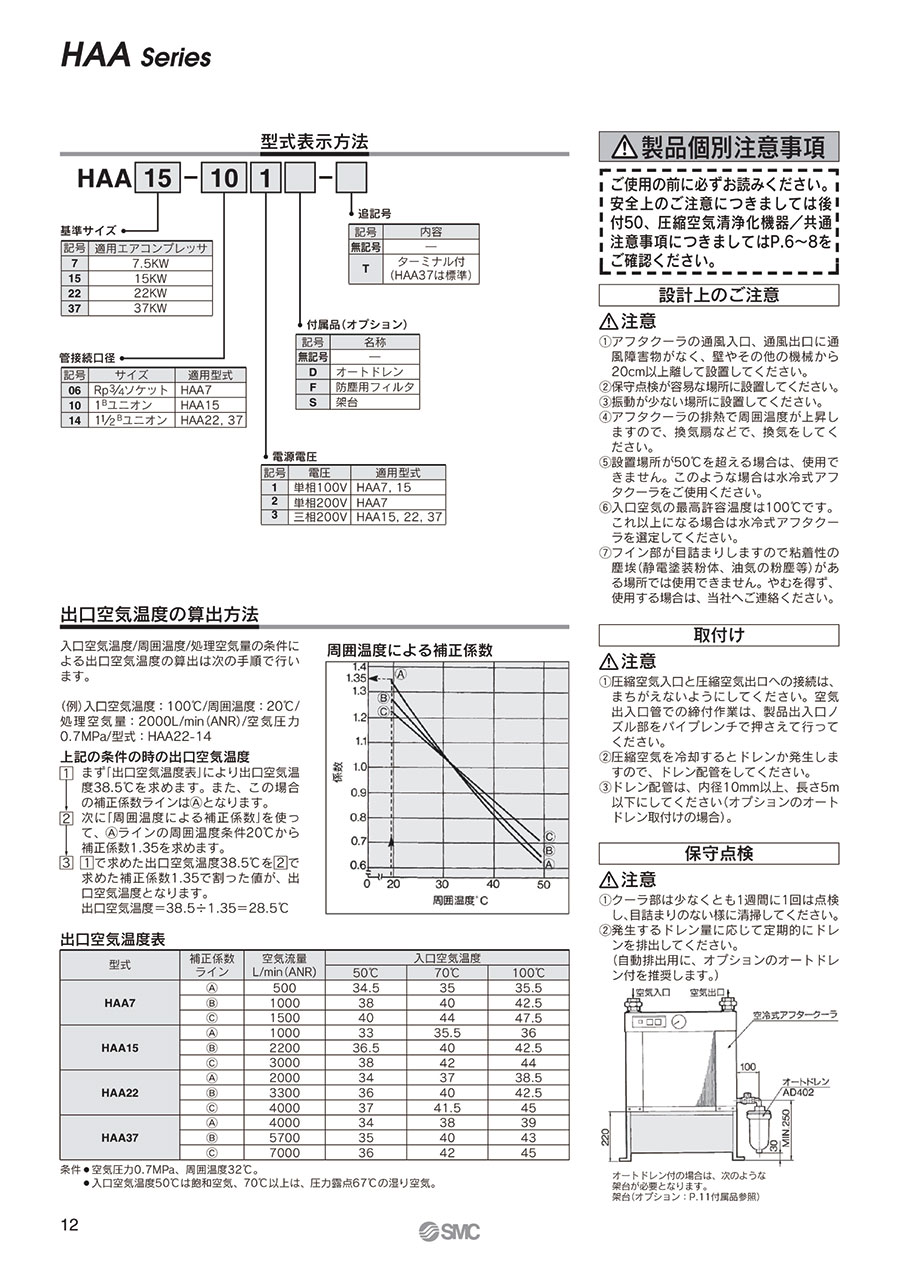

出口空気温度の算出方法

入口空気温度／周囲温度／処理空気量の条件による出口空気温度の算出は次の手順で行う。

（例）入口空気温度：100℃／周囲温度：20℃／処理空気量：2,000L/min（ANR）／空気圧力
0.7MPa／型番：HAA22-14

周囲温度による補正係数

1. 1.まず「出口空気温度表」により出口空気温度38.5℃を求める。また、この場合の補正係数ラインはAとなる。
2. 2.次に「周囲温度による補正係数」を使って、Aラインの周囲温度条件20℃から補正係数1.35を求める。
3. 3.（1）で求めた出口空気温度38.5℃を（2）で求めた補正係数1.35で割った値が、出口空気温度となる。 出口空気温度=38.5÷1.35=28.5℃

出口空気温度表

条件

• 空気圧力0.7MPa、周囲温度32℃。
• 入口空気温度50℃は飽和空気、70℃以上は、圧力露点67℃の湿り空気。

規格表

単位：mm

注意・禁止事項

注意・禁止事項

注意

• 1.アフタクーラの通風入口、通風出口に通風障害物がなく、壁やその他の機械から20cm以上離して設置してください。
• 2.保守点検が容易な場所に設置してください。
• 3.振動が少ない場所に設置してください。
• 4.アフタクーラの排熱で周囲温度が上昇しますので、換気扇などで、換気をしてください。
• 5.設置場所が50℃を超える場合は、使用できません。このような場合は水冷式アフタクーラをご使用ください。
• 6.入口空気の最高許容温度は100℃です。これ以上になる場合は水冷式アフタクーラを選定してください。
• 7.フイン部が目詰まりしますので粘着性の塵埃（静電塗装粉体、油気の粉塵など）がある場所では使用できません。やむを得ず、使用する場合は、メーカーサポートセンターへご連絡ください。

取付け

注意

• 1.圧縮空気入口と圧縮空気出ロヘの接続は、まちがえないようにしてください。空気出入口管での締付作業は、製品出入口ノズル部をパイプレンチで押さえて行ってください。
• 2.圧縮空気を冷却するとドレンが発生しますので、ドレン配管をしてください。
• 3.ドレン配管は、内径10mm以上、長さ5m以下にしてください（オプションのオートドレン取付けの場合）。

保守点検

オートドレン付の場合は、次のような架台が必要となります。 架台（オプション：P.11付属品参照）

注意

• 1.クーラ部は少なくとも1週間に1回は点検し、目詰まりのない様に清掃してください。
• 2.発生するドレン量に応じて定期的にドレンを排出してください。（自動排出用に、オプションのオートドレン付を推奨します。）

• ※ その他仕様につきましてはカタログを参照してください。
