SMC

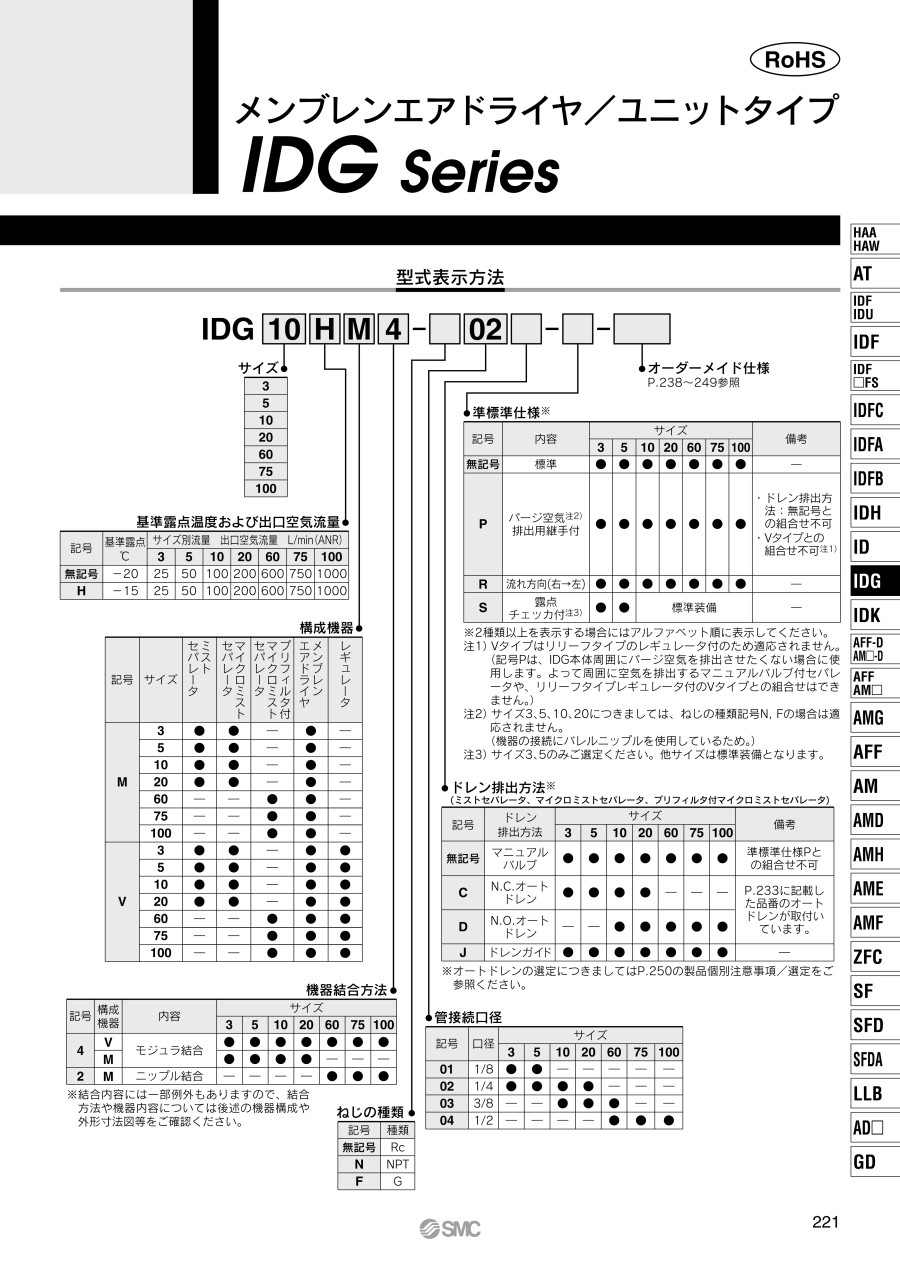

メンブレンエアドライヤユニットタイプ IDGシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 31,002円～288,329円

税込単価: 34,102円～317,162円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メンブレンエアドライヤ単体タイプ IDGシリーズ

通常価格(税別)： 12,655円 (税込価格：13,921円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メンブレンエアドライヤ単体タイプ IDG□Aシリーズ

通常価格(税別)： 68,795円 (税込価格：75,675円)

通常出荷日：3 日目～

中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！【特長】・省エネ・パージ空気...

詳細情報を確認する

種類
ドライヤユニット
方式
中空糸膜式
入口空気温度 (℃)
25
入口空気圧力 (MPa)
0.7
形状
ユニット

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が113型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

Mタイプ（IDG3M4／5M4、IDG3HM4／5HM4）

■ドレン排出方法

マニュアルバルブ

フロート式オートドレン N.C.タイプ

ドレンガイド

パージ空気排出用継手付（準標準：P）

■ドレン排出方法

フロート式オートドレン N.C.タイプ

ドレンガイド

製品仕様

型番		基準露点-20℃
		IDG3M4	IDG5M4	IDG10M4	IDG20M4	IDG60M2	IDG75M2	IDG100M2
		IDG3V4	IDG5V4	IDG10V4	IDG20V4	IDG60V4	IDG75V4	IDG100V4
構成機器	ミストセパレータ	AFM20-A（ケースガード付）		AFM30-A		-
	マイクロミストセパレータ	AFD20-A（ケースガード付）		AFD30-A		-
	プリフィルタ付マイクロミストセパレータ	-				AMH350C	AMH450C
	レギュレータ（Vタイプのみ）	AR20-B		AR25-B		AR40-B
	スペーサ	Y200T-A Y200-A（Vタイプのみ）		Y300T-A Y300-A（Vタイプのみ）		Y400-A（Vタイプのみ）
使用条件範囲	使用流体	圧縮空気
	入口空気圧力 MPa	+0.3～+0.85				+0.3～+1.0
	入口空気温度 ℃	-5～+55（凍結なきこと）				+5～+50
	周囲温度 ℃	-5～+55（凍結なきこと）				+5～+50
基準性能	出口空気大気圧露点 ℃	-20
基準性能時の条件	入口空気流量 L/min（ANR）	31	62	125	250	720	888	1,185
	出口空気流量 L/min（ANR）	25	50	100	200	600	750	1,000
	パージ空気流量 L/min（ANR）	6	12	25	50	120	138	185
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力0.7MPa時｝
レギュレータ構造（Vタイプのみ）		リリーフタイプ
管接続口径		1/8・1/4		1/4・3/8		3/8・1/2	1/2
質量 kg	Mタイプ	0.6		1.0	1.3	2.7	3.2	3.3
質量 kg	Vタイプ	0.9		1.3	1.5	3.1	3.7	3.8

基準露点-15℃の標準仕様

型番		基準露点-15℃
		IDG3HM4	IDG5HM4	IDG10HM4	IDG20HM4	IDG60HM2	IDG75HM2	IDG100HM2
		IDG3HV4	IDG5HV4	IDG10HV4	IDG20HV4	IDG60HV4	IDG75HV4	IDG100HV4
構成機器	ミストセパレータ	AFM20-A（ケースガード付）		AFM30-A		-
	マイクロミストセパレータ	AFD20-A（ケースガード付）		AFD30-A		-
	プリフィルタ付マイクロミストセパレータ	-				AMH350C	AMH450C
	レギュレータ（Vタイプのみ）	AR20-B		AR25-B		AR40-B
	スペーサ	Y200T-A Y200-A（Vタイプのみ）		Y300T-A Y300-A（Vタイプのみ）		Y400-A（Vタイプのみ）
使用条件範囲	使用流体	圧縮空気
	入口空気圧力 MPa	+0.3～+0.85				+0.3～+1.0
	入口空気温度 ℃	-5～+55				+5～+50
	周囲温度 ℃	-5～+55				+5～+50
基準性能	出口空気大気圧露点 ℃	-15
基準性能時の条件	入口空気流量 L/min（ANR）	28	56	111	222	665	818	1,100
	出口空気流量 L/min（ANR）	25	50	100	200	600	750	1,000
	パージ空気流量 L/min（ANR）	3	6	11	22	65	68	100
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力0.7MPa時｝
レギュレータ構造（Vタイプのみ）		リリーフタイプ
管接続口径		1/8・1/4		1/4・3/8		3/8・1/2	1/2
質量 kg	Mタイプ	0.6		1.0	1.3	2.7	3.2	3.3
質量 kg	Vタイプ	0.9		1.3	1.5	3.1	3.7	3.8

注意・禁止事項

※ その他仕様、型番につきましてはカタログを参照してください。

型番リスト

表示件数

型番

処理空気量【区分】

(l/min)

ユニット組合せ

処理空気量

(l/min)

出口空気大気圧露点

(℃)

供給側接続種類

供給側配管ねじの呼び

制御側配管ねじの呼び

制御側接続種類

基準サイズ

仕様

機器結合方法

ドレン排出方法

パージ空気排出用継手

流れ方向

露点チェッカ

オーダーメイド

最小発注数量

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-15

[Rc(R)] Rc

1/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

右→左

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

露点チェッカ付

目詰まりチェッカ付

1個

～50

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-20

1/4

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～100

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

100

-20

NPT

1/4

NPT

Mタイプ

ニップル結合

N.C.オートドレン

なし

右→左

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-15

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-15

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-15

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-20

[Rc(R)] Rc

1/4

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.C.オートドレン

なし

左→右

なし

目詰まりチェッカ付

1個

～200

[オイルミストフィルタ+マイクロオイルミストフィルタ+ドライヤ] ミストセパレータ+マイクロミストセパレータ+メンブレンエアドライヤ

200

-20

1/4

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

目詰まりチェッカ付

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

パージ空気排出用継手付

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

1/2

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

1/2

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

NPT

3/8

NPT

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-15

NPT

1/2

NPT

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ+レギュレータ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ+レギュレータ

600

-15

1/2

Vタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

3/8

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

マニュアルバルブ

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

パージ空気排出用継手付

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

N.O.オートドレン

なし

右→左

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

なし

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

[Rc(R)] Rc

1/2

[Rc(R)] Rc

Mタイプ

ニップル結合

ドレンガイド

パージ空気排出用継手付

左→右

なし

1個

～1000

[マイクロオイルミストフィルタ+ドライヤ] プリフィルタ付マイクロミストセパレータ+メンブレンエアドライヤ

600

-20

3/8

Mタイプ

ニップル結合

N.O.オートドレン

なし

左→右

なし

1個

通常単価(税別) (税込単価)	通常出荷日

33,759円 ( 37,135円 )	39日目
33,759円 ( 37,135円 )	39日目
31,002円 ( 34,102円 )	39日目
34,828円 ( 38,311円 )	39日目
51,340円 ( 56,474円 )	39日目
65,180円 ( 71,698円 )	39日目
48,058円 ( 52,864円 )	39日目
46,989円 ( 51,688円 )	39日目
60,295円 ( 66,325円 )	39日目
56,786円 ( 62,465円 )	39日目
50,817円 ( 55,899円 )	39日目
50,817円 ( 55,899円 )	39日目
61,672円 ( 67,839円 )	39日目
63,071円 ( 69,378円 )	39日目
80,975円 ( 89,073円 )	39日目
85,860円 ( 94,446円 )	39日目
81,529円 ( 89,682円 )	39日目
66,898円 ( 73,588円 )	39日目
85,860円 ( 94,446円 )	39日目
79,130円 ( 87,043円 )	39日目
78,921円 ( 86,813円 )	39日目
96,385円 ( 106,024円 )	39日目
78,921円 ( 86,813円 )	39日目
96,385円 ( 106,024円 )	39日目
78,921円 ( 86,813円 )	39日目
96,385円 ( 106,024円 )	39日目
101,287円 ( 111,416円 )	39日目
96,385円 ( 106,024円 )	39日目
186,121円 ( 204,733円 )	39日目
190,553円 ( 209,608円 )	39日目
205,325円 ( 225,858円 )	39日目
186,121円 ( 204,733円 )	39日目
186,121円 ( 204,733円 )	39日目
190,553円 ( 209,608円 )	39日目
205,325円 ( 225,858円 )	39日目
190,553円 ( 209,608円 )	39日目
186,676円 ( 205,344円 )	39日目
201,446円 ( 221,591円 )	39日目
201,446円 ( 221,591円 )	39日目
150,941円 ( 166,035円 )	39日目
190,553円 ( 209,608円 )	39日目
186,121円 ( 204,733円 )	39日目
205,325円 ( 225,858円 )	39日目
195,202円 ( 214,722円 )	39日目
186,121円 ( 204,733円 )	19日目
186,121円 ( 204,733円 )	19日目
190,553円 ( 209,608円 )	19日目
205,325円 ( 225,858円 )	19日目
190,553円 ( 209,608円 )	19日目
186,676円 ( 205,344円 )	19日目
201,446円 ( 221,591円 )	19日目
145,065円 ( 159,572円 )	19日目
186,121円 ( 204,733円 )	19日目
190,553円 ( 209,608円 )	19日目
205,325円 ( 225,858円 )	19日目
205,325円 ( 225,858円 )	19日目
190,553円 ( 209,608円 )	19日目
186,676円 ( 205,344円 )	19日目
201,446円 ( 221,591円 )	19日目
190,553円 ( 209,608円 )	19日目

基本情報

基本情報

中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！
【特長】
・省エネ
・パージ空気量削減Max.39L/min（ANR）
・省スペース
・高性能
・基準露点到達時間40分短縮
・「メンテナンススペース減」「軽量化」した新型エアコンビネーション採用

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
メンブレンエアドライヤ単体タイプ IDG□Aシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。基準露点到達時間を40分短縮しました。省パージ・省スペースの製品です。
SMC
メンブレンエアドライヤ単体タイプ IDGシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。IDG1シリーズはチューブ形状の少流量タイプで、狭い場所への設置が容易です。
SMC
メンブレンエアドライヤユニットタイプ IDG□Aシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。パージ空気量削減タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メンブレンエアドライヤユニットタイプ IDGシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QIDGシリーズのパージ空気とは何ですか？

中空糸膜の内側から外側に透過した水分を外部に排出するための空気を、パージ空気と呼びます。
パージ空気で水分を外部に排出し続けることにより、連続した圧縮空気の除湿が可能となります。

QIDGに流す圧縮空気に、条件はありますか？

水滴とオイルミストを含まない圧縮空気を流してください。
水滴除去にはウォータセパレータ、オイルミスト除去にはミストセパレータ(AM、AFMシリーズ)と
マイクロミストセパレータ(AMD、AFDシリーズ)を設置してください。

この商品を見た人は、こんな商品も見ています

	今見ている商品メンブレンエアドライヤユニットタイプ IDGシリーズ	メンブレンエアドライヤユニットタイプ IDG□Aシリーズ	メンブレンエアドライヤ単体タイプ IDG□Aシリーズ	メンブレンエアドライヤ単体タイプクリーンシリーズ 10-IDGシリーズ	メンブレンエアドライヤ単体タイプクリーンシリーズ 10-IDG□Aシリーズ	モジュラ接続タイプメンブレンエアドライヤ IDG-Dシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	31,002円-	79,732円 -	68,795円 -	24,047円 -	81,086円 -	141,855円 -
通常出荷日	9日目〜	39日目	3日目〜	19日目	19日目	19日目
種類	ドライヤユニット	ドライヤユニット	ドライヤ	ドライヤ	ドライヤ	ドライヤ
方式	中空糸膜式	中空糸膜式	中空糸膜式	中空糸膜式	中空糸膜式	中空糸膜式
入口空気温度(℃)	25	25	25	25	25	25
入口空気圧力(MPa)	0.7	0.7	0.7	0.7	0.7	0.7
形状	ユニット	ユニット	標準	標準	標準	ユニオンストレート
