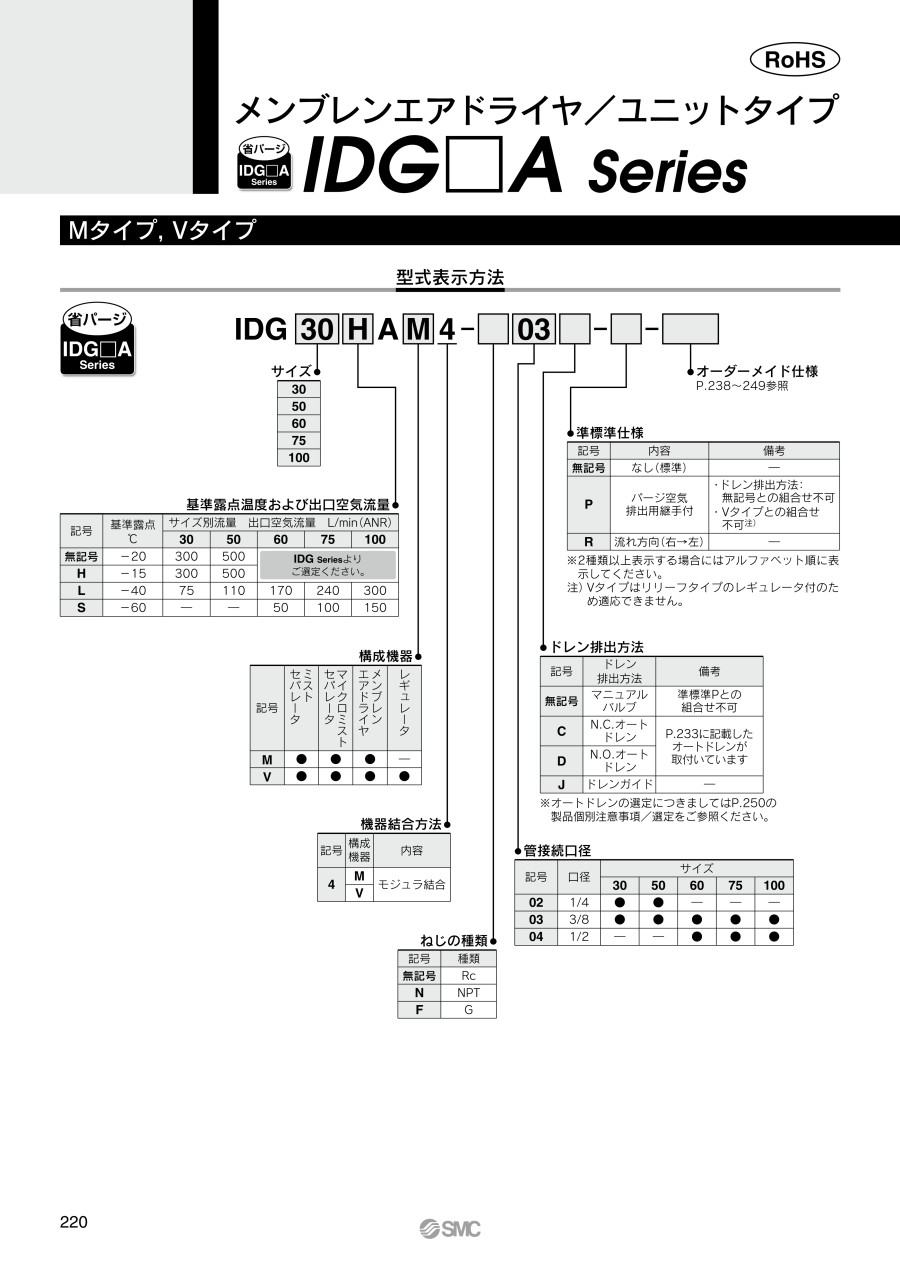

メンブレンエアドライヤ ユニットタイプ IDG□Aシリーズ
- 通常単価(税別)
- 77,841円～247,707円
- 税込単価
- 85,625円～272,478円
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！【特長】・省エネ・パージ空気...
詳細情報を確認する商品情報
外形図
Mタイプ：IDG30□AM4／IDG50□AM4／IDG60□AM4／IDG75□AM4／IDG100□AM4
■ドレン排出方法
マニュアルバルブ （ドレン排出バルブ有）
フロート式オートドレン N.C.タイプ／N.O.タイプ
ドレンガイド （ドレン排出バルブ無）
■パージ空気排出用継手付（準標準：P）
IDG60LAM4／75LAM4／100LAM4、IDG60SAM4／75SAM4／100SAM4
■ドレン排出方法
フロート式オートドレン N.C.タイプ／N.O.タイプ
ドレンガイド（ドレン排出バルブ無）
製品仕様
標準仕様／ユニット（Mタイプ、Vタイプ）（基準露点 -20℃、-15℃）
| 型番 | 基準露点 -20℃ | |||||
|---|---|---|---|---|---|---|
| IDG30AM4 | IDG50AM4 | IDG60M2 | IDG75M2 | IDG100M2 | ||
| IDG30AV4 | IDG50AV4 | IDG60V4 | IDG75V4 | IDG100V4 | ||
| 構成機器 | ミストセパレータ | AFM40-A | - | |||
| マイクロミストセパレータ | AFD40-A | - | ||||
| プリフィルタ付マイクロミストセパレータ | - | AMH350C | AMH450C | |||
| レギュレータ（Vタイプのみ）注1） | AR40-B注2） | |||||
| スペーサ | Y400T-A Y400-A（Vタイプのみ） | Y400-A（Vタイプのみ） | ||||
| 使用条件範囲 | 使用流体注3） | 圧縮空気 | ||||
| 入口空気圧力 MPa | +0.3～+1.0 | |||||
| 入口空気温度 ℃ | -5～+50（凍結なきこと） | +5～+50 | ||||
| 周囲温度 ℃ | -5～+50（凍結なきこと） | +5～+50 | ||||
| 基準性能 | 出口空気大気圧露点 ℃ | -20 | ||||
| 基準性能時の条件 | 入口空気流量 L/min（ANR）注5） | 360 | 586 | 720 | 888 | 1,185 |
| 出口空気流量 L/min（ANR） | 300 | 500 | 600 | 750 | 1,000 | |
| パージ空気流量 L/min（ANR）注6） | 60 | 86 | 120 | 138 | 185 | |
| 入口空気圧力 MPa | 0.7 | |||||
| 入口空気温度 ℃ | 25 | |||||
| 入口空気飽和温度 ℃ | 25 | |||||
| 周囲温度 ℃ | 25 | |||||
| 露点チェッカパージ空気流量 | 1L/min（ANR）｛入口空気圧力 0.7MPa時｝ | |||||
| レギュレータ構造（Vタイプのみ） | リリーフタイプ | |||||
| 管接続口径 | 1/4・3/8 | 3/8・1/2 | 1/2 | |||
| 質量 kg | Mタイプ | 1.8 | 1.9 | 2.7 | 3.2 | 3.3 |
| Vタイプ | 2.4 | 2.5 | 3.1 | 3.7 | 3.8 | |
| 型番 | 基準露点 -15℃ | |||||
|---|---|---|---|---|---|---|
| IDG30HAM4 | IDG50HAM4 | IDG60HM2 | IDG75HM2 | IDG100HM2 | ||
| IDG30HAV4 | IDG50HAV4 | IDG60HV4 | IDG75HV4 | IDG100HV4 | ||
| 構成機器 | ミストセパレータ | AFM40-A | - | |||
| マイクロミストセパレータ | AFD40-A | - | ||||
| プリフィルタ付マイクロミストセパレータ | - | AMH350C | AMH450C | |||
| レギュレータ（Vタイプのみ）注1） | AR40-B注2） | |||||
| スペーサ | Y400T-A Y400-A（Vタイプのみ） | Y400-A（Vタイプのみ） | ||||
| 使用条件範囲 | 使用流体 | 圧縮空気 | ||||
| 入口空気圧力 MPa | +0.3～+1.0 | |||||
| 入口空気温度 ℃ | -5～+50注3） | +5～+50 | ||||
| 周囲温度 ℃ | -5～+50注3） | +5～+50 | ||||
| 基準性能 | 出口空気大気圧 露点 ℃ | -15 | ||||
| 基準性能時の条件 | 入口空気流量 L/min（ANR）注5） | 329 | 550 | 665 | 818 | 1,100 |
| 出口空気流量 L/min（ANR） | 300 | 500 | 600 | 750 | 1,000 | |
| パージ空気流量 L/min（ANR）注6） | 29 | 50 | 65 | 68 | 100 | |
| 入口空気圧力 MPa | 0.7 | |||||
| 入口空気温度 ℃ | 25 | |||||
| 入口空気飽和温度 ℃ | 25 | |||||
| 周囲温度 ℃ | 25 | |||||
| 露点チェッカパージ空気流量 | 1L/min（ANR）｛入口空気圧力 0.7MPa時｝ | |||||
| レギュレータ構造（Vタイプのみ） | リリーフタイプ | |||||
| 管接続口径 | 1/4・3/8 | 3/8・1/2 | 1/2 | |||
| 質量 kg | Mタイプ | 1.8 | 1.9 | 2.7 | 3.2 | 3.3 |
| Vタイプ | 2.4 | 2.5 | 3.1 | 3.7 | 3.8 | |
標準仕様／ユニット（Mタイプ、Vタイプ）（基準露点 -40℃、-60℃）
| 型番 | 基準露点 -40℃ | 基準露点 -60℃ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| IDG30LAM4 | IDG50LAM4 | IDG60LAM4 | IDG75LAM4 | IDG100LAM4 | IDG60SAM4 | IDG75SAM4 | IDG100SAM4 | ||
| IDG30LAV4 | IDG50LAV4 | IDG60LAV4 | IDG75LAV4 | IDG100LAV4 | IDG60SAV4 | IDG75SAV4 | IDG100SAV4 | ||
| 構成機器 | ミストセパレータ | AFM40-A | AFM40-A | ||||||
| マイクロミストセパレータ | AFD40-A | AFD40-A | |||||||
| レギュレータ（Vタイプのみ）注1） | AR40-B注2） | AR40-B注2） | |||||||
| スペーサ | Y400T-A Y400-A（Vタイプのみ） | Y400T-A Y400-A（Vタイプのみ） | |||||||
| 使用条件範囲 | 使用流体注3） | 圧縮空気 | 圧縮空気 | ||||||
| 入口空気圧力 MPa | +0.3～+1.0 | +0.3～+1.0 | |||||||
| 入口空気温度 ℃ | -5～+50（凍結なきこと） | -5～+50（凍結なきこと） | |||||||
| 周囲温度 ℃ | -5～+50（凍結なきこと） | -5～+50（凍結なきこと） | |||||||
| 基準性能 | 出口空気大気圧 露点 ℃ | -40注4） | -60注4） | ||||||
| 基準性能時の条件 | 入口空気流量 L/min（ANR）注5） | 93 | 135 | 224 | 308 | 400 | 75 | 140 | 230 |
| 出口空気流量 L/min（ANR） | 75 | 110 | 170 | 240 | 300 | 50 | 100 | 150 | |
| パージ空気流量 L/min（ANR）注6） | 18 | 25 | 54 | 68 | 100 | 25 | 40 | 80 | |
| 入口空気圧力 MPa | 0.7 | 0.7 | |||||||
| 入口空気温度 ℃ | 25 | 25 | |||||||
| 入口空気飽和温度 ℃ | 25 | 25 | |||||||
| 周囲温度 ℃ | 25 | 25 | |||||||
| 露点チェッカパージ空気流量 | 1L/min（ANR）｛入口空気圧力 0.7MPa時｝ | 1L/min（ANR）｛入口空気圧力 0.7MPa時｝ | |||||||
| レギュレータ構造（Vタイプのみ） | リリーフタイプ | リリーフタイプ | |||||||
| 管接続口径 | 1/4・3/8 | 3/8・1/2 | 3/8・1/2 | ||||||
| 質量 kg | Mタイプ | 1.8 | 1.9 | 2.6 | 2.8 | 2.9 | 2.6 | 2.8 | 2.9 |
| Vタイプ | 2.4 | 2.5 | 3.1 | 3.3 | 3.4 | 3.1 | 3.3 | 3.4 | |
注1）レギュレータの流量特性・圧力特性につきましては、P.549、550をご参照ください。
注2）オプションE（角型埋め込み式圧力計付）付になります。 レギュレータの設定圧力範囲など詳細につきましては、P.547をご参照ください。
注3）水滴が流入しないこと。
注4）P.189の配管上の注意事項（低露点空気の配管材質）をご参照ください。
注5）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注6）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。
注7）清浄度の高い空気を必要とする場合は、P.188設計上のご注意（3）をご参照ください。
規格表
| 型番 | 管接続口径 | A | B | C | |
|---|---|---|---|---|---|
| L | 標準 | 準標準：P | |||
| IDG30□AM4 | 1/4、3/8 | 220 | 299 | 362 | 88 |
| IDG50□AM4 | 338 | 401 | |||
| IDG60LAM4、60SAM4 | 3/8、1/2 | 232 | 356 | 427 | 91 |
| IDG75LAM4、75SAM4 | 426 | 496 | |||
| IDG100LAM4、100SAM4 | 491 | 561 | |||
注意・禁止事項
- ※ その他型番の外形図、仕様等につきましてはカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
80,768円 ( 88,845円 ) | 39日目 |
80,075円 ( 88,083円 ) | 39日目 |
79,732円 ( 87,705円 ) | 39日目 |
98,378円 ( 108,216円 ) | 39日目 |
80,075円 ( 88,083円 ) | 39日目 |
79,732円 ( 87,705円 ) | 39日目 |
79,732円 ( 87,705円 ) | 39日目 |
81,958円 ( 90,154円 ) | 39日目 |
80,663円 ( 88,729円 ) | 39日目 |
89,409円 ( 98,350円 ) | 39日目 |
89,293円 ( 98,222円 ) | 39日目 |
79,989円 ( 87,988円 ) | 39日目 |
88,735円 ( 97,609円 ) | 39日目 |
102,458円 ( 112,704円 ) | 39日目 |
82,777円 ( 91,055円 ) | 39日目 |
81,958円 ( 90,154円 ) | 39日目 |
94,481円 ( 103,929円 ) | 39日目 |
80,663円 ( 88,729円 ) | 39日目 |
89,409円 ( 98,350円 ) | 39日目 |
80,663円 ( 88,729円 ) | 39日目 |
79,989円 ( 87,988円 ) | 39日目 |
88,735円 ( 97,609円 ) | 39日目 |
98,266円 ( 108,093円 ) | 39日目 |
77,841円 ( 85,625円 ) | 39日目 |
82,777円 ( 91,055円 ) | 39日目 |
103,288円 ( 113,617円 ) | 39日目 |
81,958円 ( 90,154円 ) | 39日目 |
103,288円 ( 113,617円 ) | 39日目 |
94,002円 ( 103,402円 ) | 39日目 |
79,989円 ( 87,988円 ) | 39日目 |
102,458円 ( 112,704円 ) | 39日目 |
103,288円 ( 113,617円 ) | 39日目 |
88,575円 ( 97,433円 ) | 39日目 |
79,989円 ( 87,988円 ) | 39日目 |
80,036円 ( 88,040円 ) | 39日目 |
102,415円 ( 112,657円 ) | 39日目 |
109,105円 ( 120,016円 ) | 39日目 |
90,212円 ( 99,233円 ) | 39日目 |
86,936円 ( 95,630円 ) | 39日目 |
95,342円 ( 104,876円 ) | 39日目 |
86,262円 ( 94,888円 ) | 39日目 |
110,390円 ( 121,429円 ) | 39日目 |
96,440円 ( 106,084円 ) | 39日目 |
80,304円 ( 88,334円 ) | 39日目 |
85,400円 ( 93,940円 ) | 39日目 |
80,036円 ( 88,040円 ) | 39日目 |
80,036円 ( 88,040円 ) | 39日目 |
109,105円 ( 120,016円 ) | 39日目 |
84,997円 ( 93,497円 ) | 39日目 |
90,212円 ( 99,233円 ) | 39日目 |
86,936円 ( 95,630円 ) | 39日目 |
86,936円 ( 95,630円 ) | 39日目 |
122,308円 ( 134,539円 ) | 39日目 |
95,342円 ( 104,876円 ) | 39日目 |
97,113円 ( 106,824円 ) | 39日目 |
86,262円 ( 94,888円 ) | 39日目 |
86,262円 ( 94,888円 ) | 39日目 |
94,337円 ( 103,771円 ) | 39日目 |
96,440円 ( 106,084円 ) | 39日目 |
83,323円 ( 91,655円 ) | 39日目 |
詳細情報
基本情報
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！
【特長】
・省エネ
・パージ空気量削減Max.39L/min（ANR）
・省スペース
・高性能
・基準露点到達時間40分短縮
・「メンテナンススペース減」「軽量化」した新型エアコンビネーション採用
商品担当おすすめ
SMC
メンブレンエアドライヤ 単体タイプ IDGシリーズ
メンブレンエアドライヤ（単体タイプ）となります。中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。IDG1シリーズはチューブ形状の少流量タイプで、狭い場所への設置が容易です。
SMC
メンブレンエアドライヤ ユニットタイプ IDGシリーズ
メンブレンエアドライヤ（ユニットタイプ）となります。中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。
