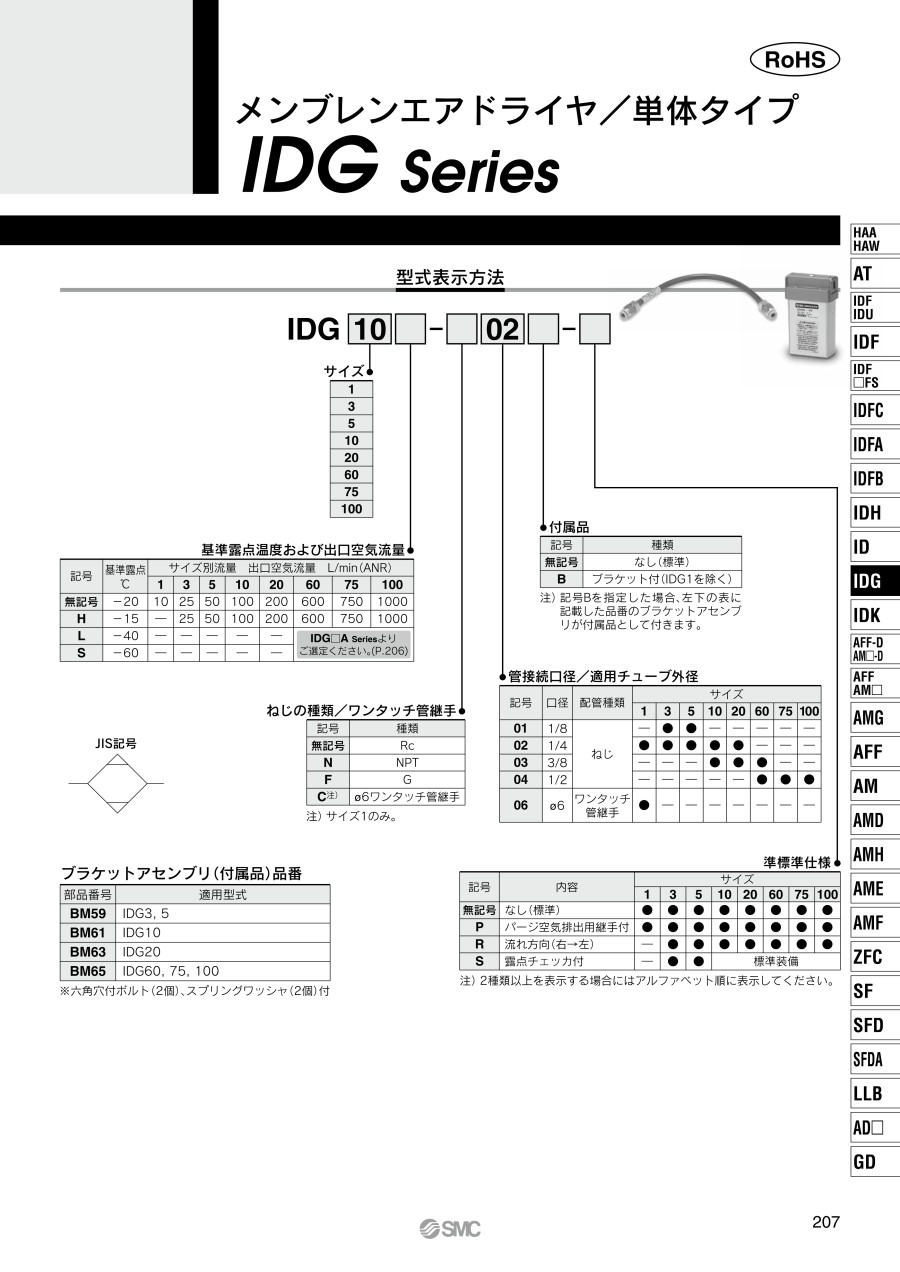

メンブレンエアドライヤ 単体タイプ IDGシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 12,655円～228,627円特別価格
- 税込単価
- 13,921円～251,490円特別価格
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！【特長】・省エネ・パージ空気...
詳細情報を確認する商品情報
外形図
IDG3／5、IDG3H／5H
IDG10／20、IDG10H／20H
製品仕様
製品仕様
| 型番 | IDG3 | IDG5 | IDG10 | IDG20 | IDG60 | IDG75 | IDG100 | |
|---|---|---|---|---|---|---|---|---|
| 使用条件範囲 | 使用流体注1） | 圧縮空気 | ||||||
| 入口空気圧力 MPa | +0.3～+0.85 | +0.3～+1.0 | ||||||
| 入口空気温度 ℃ | -5～+55（凍結なきこと） | -5～+50（凍結なきこと） | ||||||
| 周囲温度 ℃ | -5～+55（凍結なきこと） | -5～+50（凍結なきこと） | ||||||
| 基準性能 | 出口空気大気圧露点 ℃ | -20 | ||||||
| 基準性能時の条件 | 入口空気流量 L/min（ANR）注2） | 31 | 62 | 125 | 250 | 725 | 900 | 1,190 |
| 出口空気流量 L/min（ANR） | 25 | 50 | 100 | 200 | 600 | 750 | 1,000 | |
| パージ空気流量 L/min（ANR）注3） | 6 | 12 | 25 | 50 | 125 | 150 | 190 | |
| 入口空気圧力 MPa | 0.7 | |||||||
| 入口空気温度 ℃ | 25 | |||||||
| 入口空気飽和温度 ℃ | 25 | |||||||
| 周囲温度 ℃ | 25 | |||||||
| 露点チェッカパージ空気流量 | - | 1L/min（ANR）｛入口空気圧力 0.7MPa時｝ | ||||||
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2 | ||||
| 適用チューブ外径 | - | - | - | - | - | - | ||
| 質量 kg（ブラケット付） | 0.25（0.31） | 0.43（0.51） | 0.66（0.76） | 1.50（1.65） | 1.50（1.65） | 1.55（1.70） | ||
注1）水滴が流入しないこと。
注2）ANRは、20℃、大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます（IDG3、5は除く）。
製品仕様
| 型番 | IDG3H | IDG5H | IDG10H | IDG20H | IDG60H | IDG75H | IDG100H | |
|---|---|---|---|---|---|---|---|---|
| 使用条件範囲 | 使用流体注1） | 圧縮空気 | ||||||
| 入口空気圧力 MPa | +0.3～+0.85 | +0.3～+1.0 | ||||||
| 入口空気温度 ℃ | -5～+55（凍結なきこと） | -5～+50（凍結なきこと） | ||||||
| 周囲温度 ℃ | -5～+55（凍結なきこと） | -5～+50（凍結なきこと） | ||||||
| 基準性能 | 出口空気大気圧露点 ℃ | -15 | ||||||
| 基準性能時の条件 | 入口空気流量 L/min（ANR）注2） | 28 | 56 | 111 | 222 | 665 | 830 | 1,110 |
| 出口空気流量 L/min（ANR） | 25 | 50 | 100 | 200 | 600 | 750 | 1,000 | |
| パージ空気流量 L/min（ANR）注3） | 3 | 6 | 11 | 22 | 65 | 80 | 110 | |
| 入口空気圧力 MPa | 0.7 | |||||||
| 入口空気温度 ℃ | 25 | |||||||
| 入口空気飽和温度 ℃ | 25 | |||||||
| 周囲温度 ℃ | 25 | |||||||
| 露点チェッカパージ空気流量 | - | 1L/min（ANR） ｛入口空気圧力 0.7MPa時｝ | ||||||
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2 | ||||
| 質量 kg（ブラケット付） | 0.25（0.31） | 0.43（0.51） | 0.66（0.76） | 1.50（1.65） | 1.50（1.65） | 1.55（1.70） | ||
注1）水滴が流入しないこと。
注2）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます（IDG3H、5Hは除く）。
構造
■IDG3／5、IDG3H／5H
準標準仕様 パージ空気排出用 継手付（準標準：P）
準標準仕様 パージ空気排出用 継手付（準標準：P）
| 番号 | 部品名 | 材質 | 備考 | |||
|---|---|---|---|---|---|---|
| IDG3・3H | IDG5・5H | IDG10・10H | IDG20・20H | |||
| 1 | ボディ | アルミニウム合金 | プラチナシルバ塗装（IDG1は無電解ニッケルめっき） | |||
| 2 | メスユニオン | - | 無電解ニッケルめっき | |||
| 3 | ストレーナ | - | - | |||
| 4 | ケース | - | 樹脂 | - | ||
| 5 | オリフィス | ステンレス | - | |||
| 6 | サイレンサ | - | 青銅 | - | ||
規格表
| 型番 | 管接続口径L | A | B | C | D | E | 準標準：P | |||
|---|---|---|---|---|---|---|---|---|---|---|
| F | G | H | J | |||||||
| IDG10、10H | 1/4、3/8 | 83 | 187 | 53 | 165 | 62 | 109 | 225 | 8 | 5/16 |
| IDG20、20H | 113 | 212 | 54 | 190 | 82 | 134 | 250 | 10 | 3/8 | |
注意・禁止事項
- ※ その他仕様、型番につきましてはカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,867円 ( 15,254円 ) | 6日目 |
16,017円 ( 17,619円 ) | 6日目 |
13,555円 ( 14,911円 ) | 19日目 |
14,893円 ( 16,382円 ) | 19日目 |
12,655円 ( 13,921円 ) | 19日目 |
14,620円 ( 16,082円 ) | 19日目 |
12,655円 ( 13,921円 ) | 6日目 |
14,620円 ( 16,082円 ) | 6日目 |
21,393円 ( 23,532円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,357円 ( 27,893円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
26,767円 ( 29,444円 ) | 19日目 |
26,767円 ( 29,444円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
26,972円 ( 29,669円 ) | 19日目 |
24,618円 ( 27,080円 ) | 19日目 |
21,393円 ( 23,532円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
25,692円 ( 28,261円 ) | 19日目 |
21,393円 ( 23,532円 ) | 19日目 |
22,113円 ( 24,324円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
21,392円 ( 23,531円 ) | 6日目 |
21,392円 ( 23,531円 ) | 19日目 |
24,872円 ( 27,359円 ) | 19日目 |
26,767円 ( 29,444円 ) | 19日目 |
26,767円 ( 29,444円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
24,618円 ( 27,080円 ) | 19日目 |
24,618円 ( 27,080円 ) | 19日目 |
19,417円 ( 21,359円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
22,113円 ( 24,324円 ) | 19日目 |
20,833円 ( 22,916円 ) | 19日目 |
27,789円25,010円 ( 27,511円 ) | 19日目 |
28,505円 ( 31,356円 ) | 19日目 |
23,530円 ( 25,883円 ) | 19日目 |
24,618円 ( 27,080円 ) | 19日目 |
20,317円 ( 22,349円 ) | 19日目 |
23,257円 ( 25,583円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
19,417円 ( 21,359円 ) | 19日目 |
22,113円 ( 24,324円 ) | 19日目 |
20,833円 ( 22,916円 ) | 19日目 |
21,702円 ( 23,872円 ) | 19日目 |
25,494円 ( 28,043円 ) | 19日目 |
23,904円 ( 26,294円 ) | 19日目 |
23,543円 ( 25,897円 ) | 19日目 |
21,393円 ( 23,532円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
22,464円 ( 24,710円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
21,392円 ( 23,531円 ) | 19日目 |
詳細情報
基本情報
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！
【特長】
・省エネ
・パージ空気量削減Max.39L/min（ANR）
・省スペース
・自由な取付姿勢、IDG1シリーズ狭い場所への設置が容易
・高性能
・基準露点到達時間40分短縮
商品担当おすすめ
SMC
メンブレンエアドライヤ ユニットタイプ IDGシリーズ
メンブレンエアドライヤ（ユニットタイプ）となります。中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。
SMC
メンブレンエアドライヤ ユニットタイプ IDG□Aシリーズ
メンブレンエアドライヤ（ユニットタイプ）となります。中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。パージ空気量削減タイプです。
よくあるご質問（FAQ）
パージ空気で水分を外部に排出し続けることにより、連続した圧縮空気の除湿が可能となります。
水滴除去にはウォータセパレータ、オイルミスト除去にはミストセパレータ(AM、AFMシリーズ)と
マイクロミストセパレータ(AMD、AFDシリーズ)を設置してください。
