商品情報
型番リスト
詳細情報

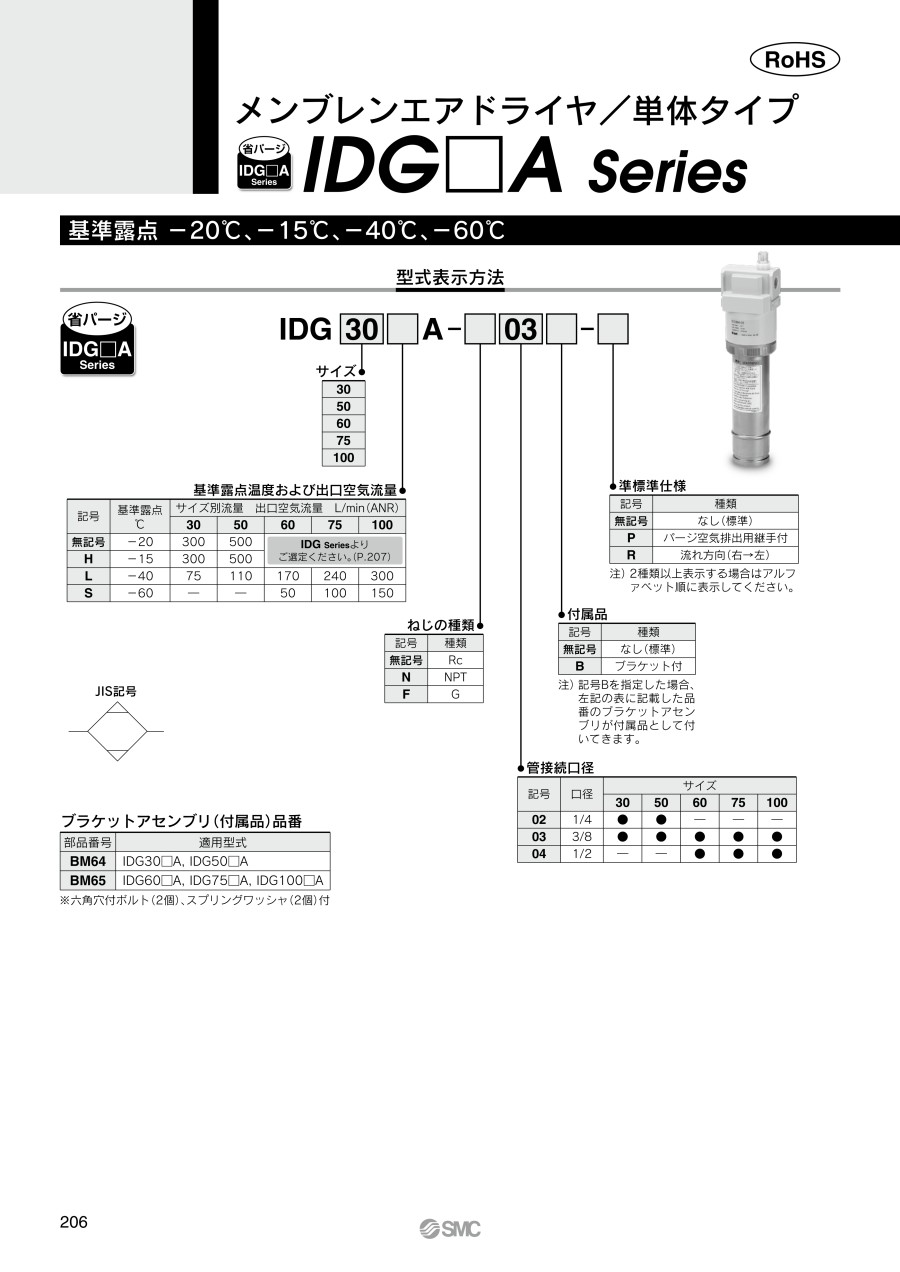

カタログ

商品情報

外形図

単位：mm

IDG30□A、IDG50□A

パージ空気排出用継手付き

IDG60□A、IDG75□A、IDG100□A

パージ空気排出用継手付き

製品仕様

外観

JIS記号

標準仕様／単体タイプ

■基準露点：-15℃／Hタイプ

型番		IDG30HA	IDG50HA
使用条件範囲	使用流体^注1）	圧縮空気
	入口空気圧力 MPa	+0.3～+1.0
	入口空気温度 ℃	-5～+50（凍結なきこと）
	周囲温度 ℃	-5～+50（凍結なきこと）
基準性能	出口空気大気圧露点 ℃	-15
基準性能時の条件	入口空気流量 L/min（ANR）^注2）	329	550
	出口空気流量 L/min（ANR）	300	500
	パージ空気流量 L/min（ANR）^注3）	29	50
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力 0.7MPa時｝
管接続口径		1/4・3/8
質量 kg （ブラケット付）		0.78 （0.91）	0.81 （0.94）

注1）水滴が流入しないこと。
注2）ANRは、20℃、大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。

■基準露点：-40℃／Lタイプ

型番		IDG30HA	IDG50HA	IDG60LA	IDG75LA	IDG100LA
使用条件範囲	使用流体^注1）	圧縮空気
	入口空気圧力 MPa	+0.3～+1.0
	入口空気温度 ℃	-5～+50（凍結なきこと）
	周囲温度 ℃	-5～+50（凍結なきこと）
基準性能	出口空気大気圧露点 ℃	-40
基準性能時の条件	入口空気流量 L/min（ANR）^注2）	93	135	224	308	400
	出口空気流量 L/min（ANR）	75	110	170	240	300
	パージ空気流量 L/min（ANR）^注3）	18	25	54	68	100
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力 0.7MPa時｝
管接続口径		1/4・3/8		3/8・1/2
質量 kg （ブラケット付）		0.78 （0.91）	0.81 （0.94）	1.56 （1.71）	1.69 （1.84）	1.82 （1.97）

注1）水滴が流入しないこと。
注2）ANRは、20℃大気圧、相対湿度65%の状態値を表します。
注3）露点チェッカのパージ空気流量1L/min（ANR）（入口空気圧力0.7MPa時）を含みます。

■基準露点：-60℃／Sタイプ

型番		IDG60SA	IDG75SA	IDG100SA
使用条件範囲	使用流体^注1）	圧縮空気
	入口空気圧力 MPa	+0.3～+1.0
	入口空気温度 ℃	-5～+50（凍結なきこと）
	周囲温度 ℃	-5～+50（凍結なきこと）
基準性能	出口空気大気圧露点 ℃	-60
基準性能時の条件	入口空気流量 L/min（ANR）^注2）	75	140	230
	出口空気流量 L/min（ANR）	50	100	150
	パージ空気流量 L/min（ANR）^注3）	25	40	80
	入口空気圧力 MPa	0.7
	入口空気温度 ℃	25
	入口空気飽和温度 ℃	25
	周囲温度 ℃	25
露点チェッカパージ空気流量		1L/min（ANR）｛入口空気圧力 0.7MPa時｝
管接続口径		3/8・1/2
質量 kg （ブラケット付）		1.56 （1.71）	1.69 （1.84）	1.82 （1.97）

構造

IDG30□A、IDG50□A

IDG30□A、IDG50□A 標準仕様パージ空気排出用継手付き

IDG60□A、IDG75□A、IDG100□A

IDG60□A、IDG75□A、IDG100□A 準標準仕様パージ空気排出用継手付き

構成部品

番号	部品名	材質								備考
番号	部品名	IDG30□A	IDG50□A	IDG・60H^※	IDG60LA・60SA	IDG75H^※	IDG75LA・75SA	IDG・100H^※	IDG100LA・100SA	備考
1	ボディ	アルミニウム合金／アーバンホワイト塗装								※はプラチナシルバー塗装
2	ケース	ステンレス鋼								-
3	オリフィス	ステンレス鋼								-
4	ホルダ	アルミニウム合金		アルミニウム合金						-
5	サイレンサ	-		樹脂+青銅	樹脂	樹脂+青銅	樹脂	樹脂+青銅	樹脂	-
6	アダプタ	樹脂		-						-

交換部品

番号	部品名	部品番号
番号	部品名	IDG30□A	IDG50□A	IDG60H	IDG60LA・60SA	IDG75H	IDG75LA・75SA	IDG100H	IDG100LA・100SA
8	膜モジュールセット	IDG-EL30A	IDG-EL50A	IDG-EL60	IDG-EL60LA	IDG-EL75	IDG-EL75LA	IDG-EL100	IDG-EL100LA
8	膜モジュールセット	ノズル（1個）、アダプタ（1個）、Oリング（1個）付		Oリング（1個）付
9	露点チェッカセット	IDG-DP01
10	露点チェッカセット	IDG-DP01-X001（オプション：Pの場合）

規格表

型番	管接続口径 L	B	D	オプション：P
型番	管接続口径 L	B	D	G	H
IDG30□A	1/4, 3/8	291	269	362	302
IDG50□A	1/4, 3/8	330	308	401	341
IDG60□	3/8, 1/2	352	330	429	369
IDG75□, 100□	1/2	352	330	429	369
IDG60□A	3/8, 1/2	348	326	427	367
IDG75□A		418	396	496	436
IDG100□A		483	461	561	501

注意・禁止事項

※ 外観画像は代表画像です。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

処理空気量【区分】

(l/min)

処理空気量

(l/min)

出口空気大気圧露点

(℃)

供給側接続種類

供給側配管ねじの呼び

制御側配管ねじの呼び

制御側接続種類

基準サイズ

付属品

パージ空気排出用継手

流れ方向

最小発注数量

～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	なし	なし	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	右→左	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	なし	右→左	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	なし	なし	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-20	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	なし	右→左	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	なし	なし	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	右→左	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	なし	右→左	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	なし	なし	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	右→左	1個
～300	300	-20	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	なし	右→左	1個
～300	300	-20	G	1/4	1/4	G	30	なし	なし	なし	1個
～300	300	-20	G	1/4	1/4	G	30	ブラケット付	なし	なし	1個
～300	300	-20	G	3/8	3/8	G	30	なし	なし	なし	1個
～300	300	-20	G	3/8	3/8	G	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-20	G	3/8	3/8	G	30	なし	なし	右→左	1個
～300	300	-20	G	3/8	3/8	G	30	ブラケット付	なし	なし	1個
～300	300	-20	G	3/8	3/8	G	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-20	NPT	1/4	1/4	NPT	30	なし	なし	なし	1個
～300	300	-20	NPT	1/4	1/4	NPT	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-20	NPT	1/4	1/4	NPT	30	なし	なし	右→左	1個
～300	300	-20	NPT	1/4	1/4	NPT	30	ブラケット付	なし	なし	1個
～300	300	-20	NPT	1/4	1/4	NPT	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-20	NPT	3/8	3/8	NPT	30	なし	なし	なし	1個
～300	300	-20	NPT	3/8	3/8	NPT	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-20	NPT	3/8	3/8	NPT	30	ブラケット付	なし	なし	1個
～300	300	-20	NPT	3/8	3/8	NPT	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-20	NPT	3/8	3/8	NPT	30	ブラケット付	パージ空気排出用継手付	右→左	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	なし	なし	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	右→左	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	なし	なし	右→左	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	なし	なし	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-15	[Rc(R)] Rc	1/4	1/4	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	右→左	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	なし	なし	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	パージ空気排出用継手付	右→左	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	なし	なし	右→左	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	なし	なし	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	パージ空気排出用継手付	右→左	1個
～300	300	-15	[Rc(R)] Rc	3/8	3/8	[Rc(R)] Rc	30	ブラケット付	なし	右→左	1個
～300	300	-15	G	1/4	1/4	G	30	なし	なし	なし	1個
～300	300	-15	G	1/4	1/4	G	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-15	G	1/4	1/4	G	30	ブラケット付	なし	なし	1個
～300	300	-15	G	3/8	3/8	G	30	なし	なし	なし	1個
～300	300	-15	G	3/8	3/8	G	30	なし	なし	右→左	1個
～300	300	-15	G	3/8	3/8	G	30	ブラケット付	なし	なし	1個
～300	300	-15	NPT	1/4	1/4	NPT	30	なし	なし	なし	1個
～300	300	-15	NPT	1/4	1/4	NPT	30	ブラケット付	なし	なし	1個
～300	300	-15	NPT	1/4	1/4	NPT	30	ブラケット付	パージ空気排出用継手付	なし	1個
～300	300	-15	NPT	3/8	3/8	NPT	30	なし	なし	なし	1個
～300	300	-15	NPT	3/8	3/8	NPT	30	なし	パージ空気排出用継手付	なし	1個
～300	300	-15	NPT	3/8	3/8	NPT	30	ブラケット付	なし	なし	1個
～300	300	-15	NPT	3/8	3/8	NPT	30	ブラケット付	パージ空気排出用継手付	なし	1個

通常単価(税別) (税込単価)	通常出荷日

68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
78,404円 ( 86,244円 )	19日目
79,578円 ( 87,536円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
70,546円 ( 77,601円 )	19日目
72,231円 ( 79,454円 )	6日目
78,404円 ( 86,244円 )	19日目
78,404円 ( 86,244円 )	19日目
68,897円 ( 75,787円 )	19日目
70,546円 ( 77,601円 )	6日目
80,043円 ( 88,047円 )	19日目
80,043円 ( 88,047円 )	19日目
70,546円 ( 77,601円 )	19日目
68,897円 ( 75,787円 )	19日目
70,546円 ( 77,601円 )	19日目
68,897円 ( 75,787円 )	6日目
78,404円 ( 86,244円 )	19日目
68,897円 ( 75,787円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
68,795円 ( 75,675円 )	19日目
70,546円 ( 77,601円 )	19日目
74,940円 ( 82,434円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
80,043円 ( 88,047円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
73,431円 ( 80,774円 )	19日目
79,578円 ( 87,536円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
80,043円 ( 88,047円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
78,404円 ( 86,244円 )	19日目
68,897円 ( 75,787円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
75,866円 ( 83,453円 )	19日目
70,546円 ( 77,601円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
81,451円 ( 89,596円 )	19日目
68,897円 ( 75,787円 )	19日目
68,795円 ( 75,675円 )	19日目
70,546円 ( 77,601円 )	19日目
79,578円 ( 87,536円 )	19日目
70,546円 ( 77,601円 )	19日目
80,043円 ( 88,047円 )	19日目
68,897円 ( 75,787円 )	19日目
78,404円 ( 86,244円 )	19日目
70,546円 ( 77,601円 )	19日目
75,866円 ( 83,453円 )	19日目

...

基本情報

基本情報

中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能！
【特長】
・ノンフロン、低露点（-60℃）対応、無振動・無排熱
・省エネ
・パージ空気量削減Max.39L/min（ANR）
・省スペース
・全長短縮Max.59mm
・高性能
・基準露点到達時間40分短縮

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
メンブレンエアドライヤ単体タイプ IDGシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。IDG1シリーズはチューブ形状の少流量タイプで、狭い場所への設置が容易です。
SMC
メンブレンエアドライヤユニットタイプ IDGシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。
SMC
メンブレンエアドライヤユニットタイプ IDG□Aシリーズ
中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能です。メンテナンススペース減・軽量化した新型エアコンビネーションを採用しています。パージ空気量削減タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メンブレンエアドライヤ単体タイプ IDG□Aシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QIDGシリーズのパージ空気とは何ですか？

中空糸膜の内側から外側に透過した水分を外部に排出するための空気を、パージ空気と呼びます。
パージ空気で水分を外部に排出し続けることにより、連続した圧縮空気の除湿が可能となります。

QIDGに流す圧縮空気に、条件はありますか？

水滴とオイルミストを含まない圧縮空気を流してください。
水滴除去にはウォータセパレータ、オイルミスト除去にはミストセパレータ(AM、AFMシリーズ)と
マイクロミストセパレータ(AMD、AFDシリーズ)を設置してください。
