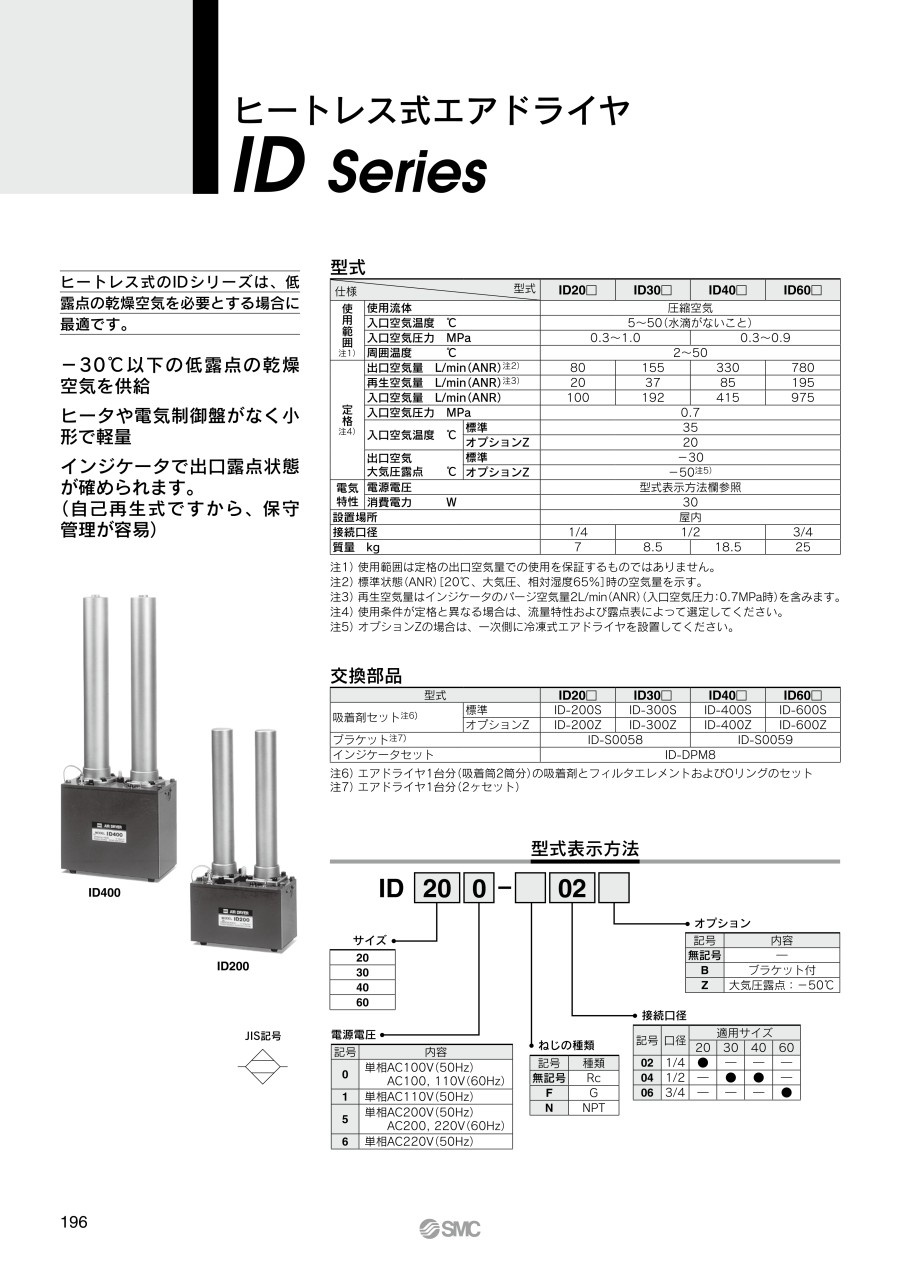

ヒートレス式エアドライヤ IDシリーズ

外形図

製品仕様

ID400

ID200

※外観画像は代表型番です。

製品仕様

注)入口空気圧力：0.7MPa、入口空気温度：35℃、出口空気大気圧露点：-30℃

作動系統図

タイムチャート

電気回路図

ID□00、ID□01の場合

電源（カタログの型式表示欄参照）

記号	名称
SOL.1	4ポート電磁弁
SOL.2	2ポート電磁弁
F	ヒューズ
SW	スナップスイッチ

ID□05、ID□06の場合

電源（カタログの型式表示欄参照）

記号	名称
PL	ランプ
LS1,2	マイクロスイッチ
M	タイミングモータ
R	抵抗

流量表

入口側圧力：0.7MPa

再生流量

規格表

商品特長詳細

構造原理図

INから流入した圧縮空気は、4ポート電磁弁を通り吸着筒T1で除湿された乾燥空気となってOUTに出て行く。 一方乾燥空気の一部はオリフィスO₂を通り吸着筒T₂で吸着剤を再生し湿分を伴なって、電磁弁を通り大気へ放出される。 一定時間後切換弁の作動によってこれと逆にT₁が再生、T₂が吸着の状態となり、この繰返しによって連続的に乾燥空気が得られる。

注意・禁止事項

注意・禁止事項

• ※1 「必要出口空気流量+再生空気流量」以上の供給能力がある空気圧ラインに取り付けてください。 「必要出口空気流量+再生空気流量」以上の供給能力がないと必要な出口空気流量、および圧力が得られません。
• ※2 入口側には、必ずミストセパレータを取り付けてください。圧縮空気中にオイルミストやゴミなどの異物があると吸着剤の毛管組織が閉塞し、吸着能力を著しく低下させると同時に寿命を短くします。
• ※3 吸着筒の切換えによる圧力変動で吸着剤の細かい粒子が出口側に飛散する場合があります。 用途に応じて出口側にミストセパレータまたはマイクロミストセパレータを取り付けてください。
• ※4 減圧弁を取り付ける場合はヒートレス式エアドライヤの出口側に取り付けてください。 入口側に取り付け、空気圧力の低い状態で使用しますと除湿能力が発揮できません。

注意・禁止事項

※ 上記以外の製品情報につきましては、カタログを参照下さい。
