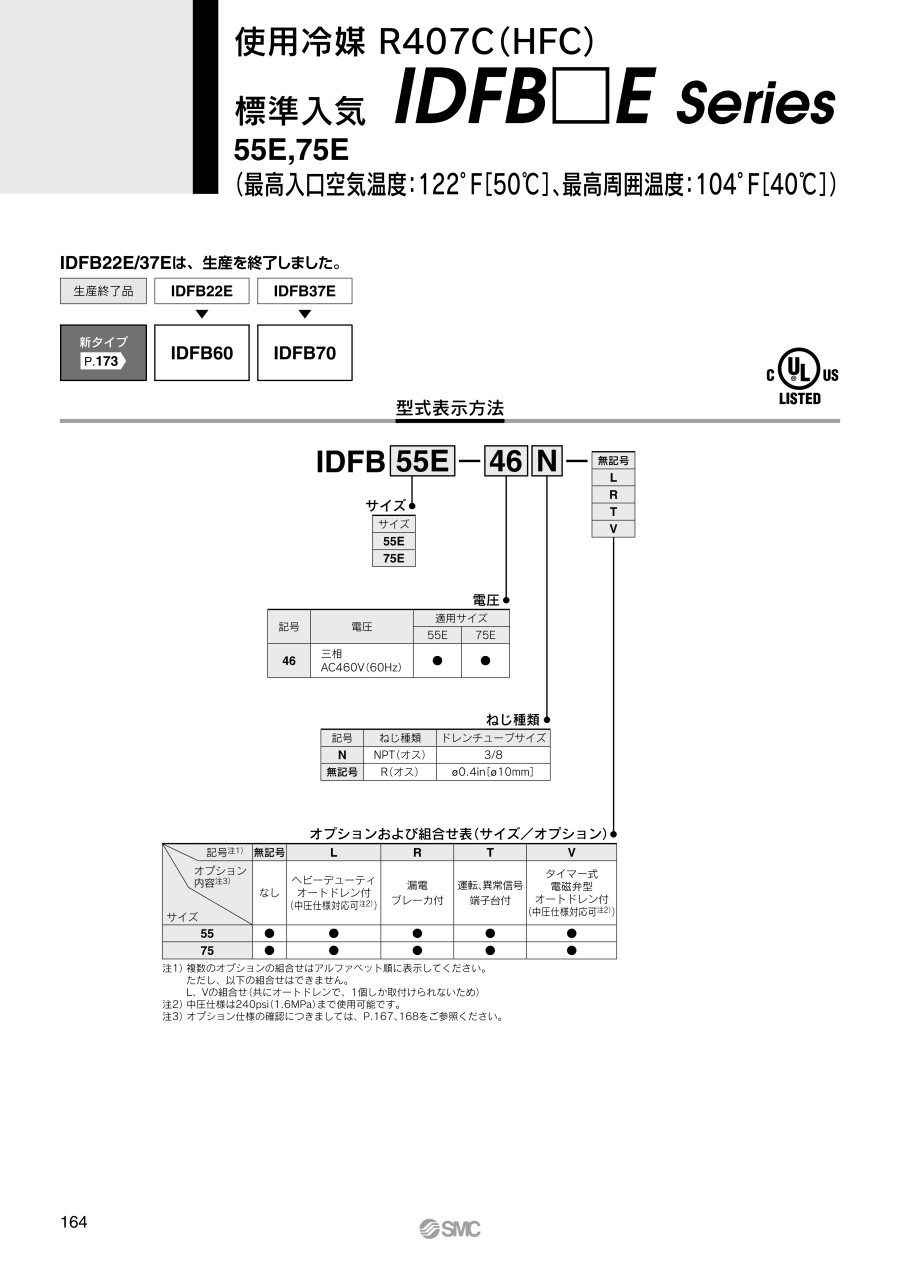

冷凍式エアドライヤ 使用冷媒 R407C（HFC）標準入気 IDFB□Eシリーズ

使用冷媒 R134a（HFC）、R407C（HFC）標準入気 IDFB□E シリーズの仕様

使用冷媒 R134a（HFC）、R407C（HFC）標準入気 IDFB□E シリーズの外観

※外観画像は代表画像です。

JIS記号

構造原理図（空気・冷媒回路図）

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ（熱交換器）で冷却される。この時凝縮された水分はドレンセパレータ（オートドレン）で空気から分離され自動的に排出される。水分が分離された空気はクーラリヒータ（熱交換器）によりほぼ周囲温度まで加熱され乾燥した空気となって出口側に供給される。

IDFB22E、IDFB37E、IDFB55E、IDFB75Eの構造原理図（空気・冷媒回路図）

製品仕様

注1）ANRは68°F（20℃）、大気圧、相対湿度65%の処理空気量を表します。
注2）出口圧力露点温度別の処理空気量を表しています。
注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。
注4）使用条件が定格と異なる場合は、カタログの「型式の選定方法」を参照に型式を選定してください。
注5）定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。
注6）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。
注7）本装置に短時間の停電（瞬時停電を含む）があった場合、正常に運転を再開するのに時間がかかるか、復電しても保護機器の作動により正常に起動できない場合があります。

外形図

（単位：inch［mm］）

IDFB22E、IDFB37Eの寸法図

（単位：inch［mm］）

（単位：inch［mm］）

IDFB55E、IDFB75Eの寸法図

（単位：inch［mm］）

注意・禁止事項

※上記以外の製品情報につきましては、カタログを参照下さい。
