商品情報

外形図

単位：mm

製品仕様

JIS記号

製品仕様

仕様				型番
				高温入気
				IDU22E	IDU37E	IDU55E	IDU75E
^注3）使用範囲	使用流体			圧縮空気
	入口空気温度 ℃			5～80
	入口空気圧力 MPa			0.15～1.0
	周囲温度（湿度） ℃			2～40（相対湿度 85%以下）
定格^注4）	処理空気量 m³/min	標準状態（ANR）^注1）	50Hz	3.9	5.7	8.4	11.0
		標準状態（ANR）^注1）	60Hz	4.3	6.1	9.8	12.5
		空気圧縮機吸込状態^注2）	50Hz	4.1	6.1	8.9	11.7
		空気圧縮機吸込状態^注2）	60Hz	4.6	6.5	10.4	13.3
	入口空気圧力 MPa			0.7
	入口空気温度 ℃			55
	周囲温度 ℃			32
	出口空気圧力露点 ℃			10
	電源電圧（周波数）			単相 AC230V±10%（50Hz）三相 AC200V（50Hz）三相AC200／220V（60Hz）
電気特性	消費電力^注5）W 50／60Hz	三相200V		1,100／1,450		1,570／2,050	2,200／2,850
	消費電力^注5）W 50／60Hz	単相230V（50Hz）		960		1,570	2,300
	運転電流^注5）A 50／60Hz	三相200V		4.2／4.8		6.7／7.3	8.2／9.3
	運転電流^注5）A 50／60Hz	単相230V（50Hz）		4.3		6.9	10.7
適用漏電ブレーカ容量^注6）A （感度電流30mA）		三相200V		10			15
適用漏電ブレーカ容量^注6）A （感度電流30mA）		単相230V（50Hz）		10			20
冷媒				R407C（HFC）
冷媒封入量 kg		三相200V		0.47	0.83	0.55	0.745
冷媒封入量 kg		単相230V		0.45	0.76	0.55	0.745
オートドレン				フロートタイプ（ノーマルオープン）
接続配管口径				R1	R1 1/2	R2
質量 kg				90	130	160	166
塗装色				本体パネル：アーバンホワイト1 ベース：アーバングレー2
適用エアコンプレッサ出力（目安）スクリュータイプの場合 kW				22	37	55	75

注1）標準状態（ANR）「20℃大気圧、相対湿度65%」時の処理空気量を示す。
注2）空気圧縮機吸込状態「32℃大気圧、相対湿度75%」に換算した時の処理空気量を示す。
注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。
注4）使用条件が定格と異なる場合は、カタログの「型式の選定方法」を参照に型番を選定してください。
注5）定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。
注6）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

規格表

単位：mm

型番	管接続口径	A	B	C	D	E	F	G	H	J	L	M	N	P
IDU22E	R1	325	775	1,153	1,235	445	93	279	46	50	353	85	600	379
IDU37E	R1 1/2	360	855	1,258	1,350	550	64	290	46		388	85	680	414
IDU55E	R2	470		1,345	1,440	530	53	360	30		500	75	700	526
IDU75E	R2	470		1,480	1,575	530	53	360	30	70	500	75	700	526

商品特長詳細

構造原理図（空気・冷媒回路図）

エアドライヤに入ってきた湿った熱い空気は、熱交換器で冷却される。この時凝縮された水分はドレンセパレータで空気から分離され自動的に排出される。水分が分離された空気は再び熱交換器により加熱され乾燥した空気となって出口側に供給される。

注意・禁止事項

※ 外観画像は代表画像です。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

処理空気量【区分】

(l/min)

処理空気量

(l/min)

供給側配管ねじの呼び

制御側配管ねじの呼び

電源電圧

エアコンプレッササイズ

オートドレン

銅管防錆処理

漏電ブレーカ

運転、異常信号取出用端子台

中国語銘板中国語取扱説明書

最小発注数量

～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	あり	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	ヘビーデューティオートドレン付	あり	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	あり	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	あり	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	なし	なし	あり	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	あり	なし	あり	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	ヘビーデューティオートドレン付	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	ヘビーデューティオートドレン付	なし	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	ヘビーデューティオートドレン付	なし	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	なし	なし	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	タイマー式電磁弁型オートドレン付	なし	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	単相AC230V（50Hz）	22KW	タイマー式電磁弁型オートドレン付	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	あり	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	あり	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	あり	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	あり	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	あり	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	モータ式オートドレン付	あり	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	モータ式オートドレン付	あり	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	あり	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	あり	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	なし	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	なし	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	ヘビーデューティオートドレン付	なし	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	モータ式オートドレン付	なし	なし	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	モータ式オートドレン付	なし	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50HZ）、AC200／220V（60HZ）	22KW	モータ式オートドレン付	なし	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	モータ式オートドレン付	なし	なし	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	なし	あり	なし	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	なし	あり	あり	なし	1個
～5000	3900 ～ 4300	1	1	三相AC200V（50Hz）、AC200/220V（60Hz）	22KW	なし	なし	なし	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	なし	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	あり	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	なし	なし	なし	あり	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	ヘビーデューティオートドレン付	なし	なし	なし	あり	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	ヘビーデューティオートドレン付	なし	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	ヘビーデューティオートドレン付	なし	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	なし	あり	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	なし	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	タイマー式電磁弁型オートドレン付	なし	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	なし	なし	なし	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	単相AC230V（50Hz）	37KW	タイマー式電磁弁型オートドレン付	なし	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	なし	なし	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	なし	あり	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	あり	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	あり	あり	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	あり	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	あり	なし	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	モータ式オートドレン付	あり	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	モータ式オートドレン付	あり	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	なし	あり	あり	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	なし	あり	あり	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	なし	あり	なし	あり	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	なし	なし	なし	なし	1個
5000超	5700 ～ 6100	1 1/2	1 1/2	三相AC200V（50Hz）、AC200/220V（60Hz）	37KW	ヘビーデューティオートドレン付	なし	あり	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

363,068円 ( 399,375円 )	18日目
405,404円 ( 445,944円 )	18日目
475,718円 ( 523,290円 )	18日目
457,635円 ( 503,399円 )	18日目
452,655円 ( 497,921円 )	18日目
365,478円 ( 402,026円 )	18日目
419,882円 ( 461,870円 )	18日目
377,055円 ( 414,761円 )	18日目
443,204円 ( 487,524円 )	18日目
433,754円 ( 477,129円 )	18日目
424,305円 ( 466,736円 )	18日目
471,554円 ( 518,709円 )	18日目
414,855円 ( 456,341円 )	18日目
441,305円 ( 485,436円 )	18日目
393,592円 ( 432,951円 )	18日目
363,068円 ( 399,375円 )	3日目
403,713円 ( 444,084円 )	18日目
424,305円 ( 466,736円 )	18日目
481,789円 ( 529,968円 )	18日目
537,705円 ( 591,476円 )	18日目
463,820円 ( 510,202円 )	18日目
433,755円 ( 477,131円 )	18日目
469,213円 ( 516,134円 )	18日目
518,804円 ( 570,684円 )	18日目
451,427円 ( 496,570円 )	18日目
381,383円 ( 419,521円 )	18日目
443,204円 ( 487,524円 )	18日目
482,697円 ( 530,967円 )	18日目
433,754円 ( 477,129円 )	18日目
386,844円 ( 425,528円 )	18日目
446,606円 ( 491,267円 )	18日目
400,716円 ( 440,788円 )	18日目
434,557円 ( 478,013円 )	18日目
422,831円 ( 465,114円 )	18日目
471,554円 ( 518,709円 )	18日目
410,782円 ( 451,860円 )	18日目
526,128円 ( 578,741円 )	18日目
570,308円 ( 627,339円 )	18日目
528,539円 ( 581,393円 )	18日目
539,960円 ( 593,956円 )	18日目
544,442円 ( 598,886円 )	18日目
664,770円 ( 731,247円 )	18日目
587,175円 ( 645,893円 )	18日目
646,456円 ( 711,102円 )	18日目
676,979円 ( 744,677円 )	18日目
585,408円 ( 643,949円 )	18日目
556,652円 ( 612,317円 )	18日目
526,128円 ( 578,741円 )	3日目
570,308円 ( 627,339円 )	18日目
588,621円 ( 647,483円 )	18日目
649,668円 ( 714,635円 )	18日目
708,948円 ( 779,843円 )	18日目
647,901円 ( 712,691円 )	18日目
594,084円 ( 653,492円 )	18日目
714,410円 ( 785,851円 )	18日目
631,355円 ( 694,491円 )	18日目
690,633円 ( 759,696円 )	18日目
629,587円 ( 692,546円 )	18日目
544,442円 ( 598,886円 )	18日目
605,489円 ( 666,038円 )	18日目

基本情報

基本情報

空気圧機器を水分から守る、冷凍式エアドライヤ。
【特長】
・コンプレッサから送られてくる湿った圧縮空気の水分を取り除き水分による空気圧機器の不具合を防止する
・ステンレス製熱交換器採用により耐食性向上

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

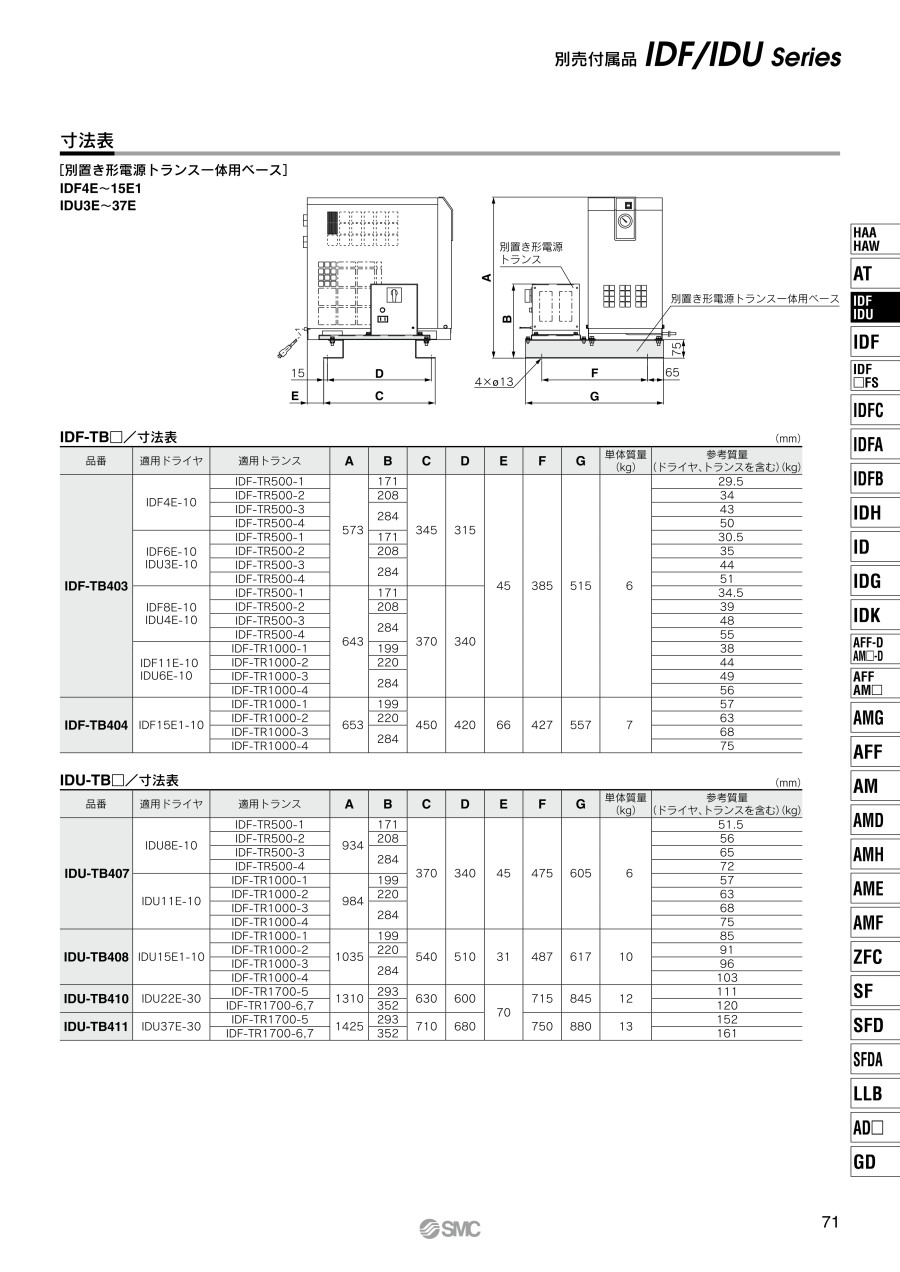

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
冷凍式エアドライヤ使用冷媒 R407C（HFC） IDF100F・125F・150Fシリーズ
空冷大型タイプで業界トップクラスの周囲温度45℃・入気温度60℃に対応しています。排熱量削減により、空調機の小型化・省エネ運転が可能です。
SMC
冷凍式エアドライヤ使用冷媒 R407C（HFC）標準入気 IDF□Dシリーズ
コンプレッサから送られてくる湿った圧縮空気の水分を取り除き、水分による空気圧機器の不具合を防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

冷凍式エアドライヤ使用冷媒 R407C（HFC）高温入気 IDU□Eシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアドライヤの蒸発温度計とは何ですか？

蒸発温度計とは、冷媒圧力を冷媒温度に換算し、蒸発温度として表示する計器です。
蒸発温度計で、ドライヤが正常に稼働しているかを確認する事が出来ます。
ドライヤ運転時に、蒸発温度計の表示がグリーン帯の範囲内か確認してください。

Q圧縮空気中の水分を除去したいのですが、エアドライヤ（ID□シリーズ）と
ウォータセパレータ（AMGシリーズ）の、どちらを選べばよいですか？

「エアドライヤ」と「ウォータセパレータ」の用途は類似していますが、両者の機能は異なります。
圧縮空気に含まれる「水分」には、一般にドレンと呼ばれる「水滴状になったもの」と、
「圧縮空気中に含まれる水蒸気」の二種類があります。それぞれの目的によって次のように使い分けます。
・「水滴のみ除去出来ればよい」 → ウォータセパレータ（AMGシリーズ）
・「水蒸気まで除去したい（除湿したい）」 → エアドライヤ（ID□シリーズ）
乾燥空気という場合は、エアドライヤによって除湿された空気のことを指します。
なお、ウォーターセパレータは水蒸気までは除去できませんので、それ以降の配管で温度が下がれば
水滴が発生します。このような場合には、水蒸気まで除去できるエアドライヤをご使用ください。
