冷凍式エアドライヤ 使用冷媒 R134a（HFC）高温入気 IDU□Eシリーズ

外形図

単位：mm

IDU3E～IDU6E

IDU8E～IDU15E1

製品仕様

IDU□EシリーズのJIS記号

注1）標準状態（ANR）［20℃大気圧、相対湿度65%］時の処理空気量を示す。
注2）空気圧縮機吸込状態［32℃大気圧、相対湿度75%］に換算した時の処理空気量を示す。
注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。
注4）使用条件が定格と異なる場合は、カタログの型式の選定方法をご参照のうえ型番を選定してください。
注5）電源電圧の指定はカタログの型式表示方法をご参照ください。
注6）定格時の参考値で保証値ではありません。サーマルの設定値などには使用しないでください。
注7）IDU8E以上はアフタークーラによる冷却方式採用により省電力を図っています。

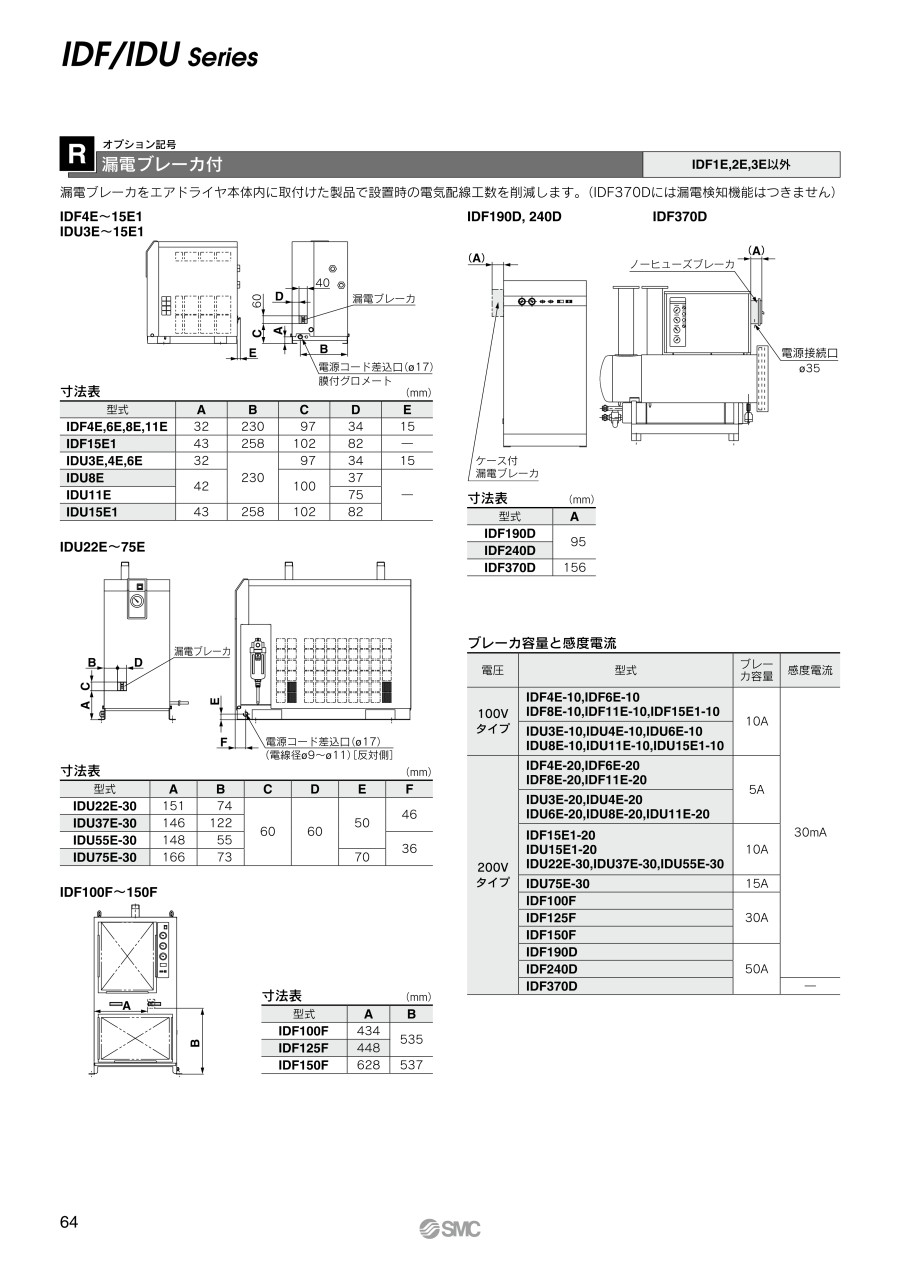

注8）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

規格表

単位：mm

IDU3E～IDU6E

IDU8E～IDU15E1

商品特長詳細

構造原理図（空気・冷媒回路図）

エアドライヤに入ってきた湿った熱い空気は、熱交換器で冷却される。この時凝縮された水分はドレンセパレータで空気から分離され自動的に排出。水分が分離された空気は再び熱交換器により加熱され乾燥した空気となって出口側に供給される。
IDU8E～15E1では、エアドライヤに入ってきた湿った熱い空気はアフタクーラにより予冷されたあと、熱交換器で冷却される。

IDU3E／IDU4E／IDU6E

IDU8E／IDU11E／IDU15E1
