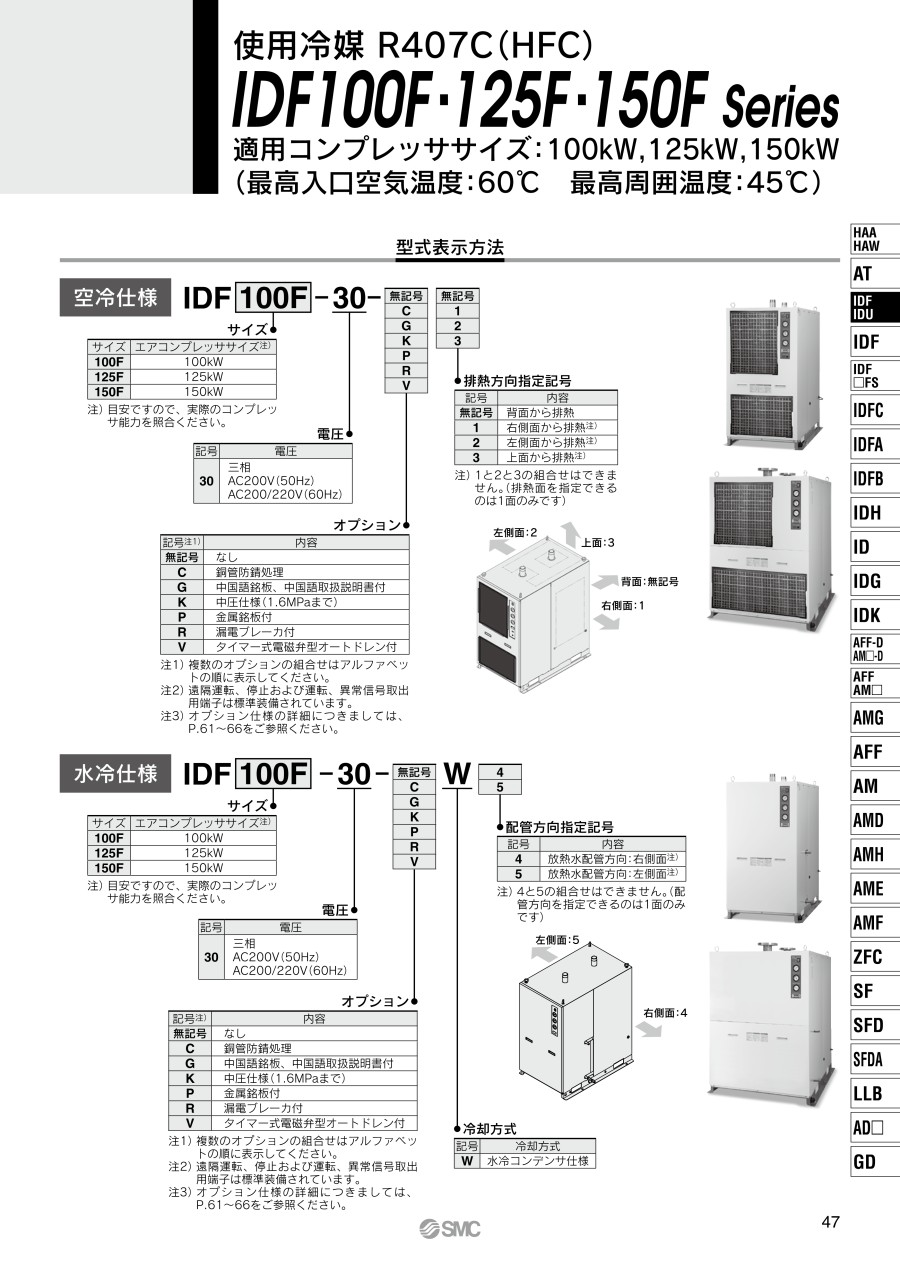

冷凍式エアドライヤ 使用冷媒 R407C（HFC） IDF100F・125F・150Fシリーズ

外形図

単位：mm

製品仕様

IDF100F

IDF125F／150F

製品仕様

IDF100F-W

IDF125F-W／150F-W

製品仕様

製品仕様

IDF1□□F-30シリーズ

IDF1□□F-30のJIS記号

注1）標準状態（ANR）［20℃、大気圧、相対湿度65%］時の処理空気量を示す。
注2）空気圧縮機吸込状態［32℃、大気圧、相対湿度75%］に換算した時の処理空気量を示す。
注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。
注4）使用条件が定格と異なる場合は、カタログの型式の選定方法をご参考のうえ型番を選定してください。
注5）定格時の参考値で、保証値ではありません。サーマルの設定値などには使用しないでください。
注6）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

製品仕様

IDF1□□F-30-W

IDF1□□F-30-WのJIS記号

注1）標準状態（ANR）［20℃、大気圧、相対湿度65%］時の処理空気量を示す。
注2）空気圧縮機吸込状態［32℃、大気圧、相対湿度75%］に換算した時の処理空気量を示す。
注3）使用範囲は、定格の処理空気量での使用を保証するものではありません。使用条件が定格と異なる場合は、カタログの型式の選定方法をご参照のうえ型番を選定してください。
注4）定格時、放熱水入口温度32℃、出口温度37℃（⊿t=5℃）の条件を満足する放熱水流量。
注5）定格時、放熱水流量：定格流量、放熱水入口圧力：0.2MPaの条件での値。
注6）定格時の値（1RT=4.535kW）
注7）定格時の参考値で、保証値ではありません。サーマルの設定値などには使用しないでください。
注8）オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

規格表

単位：mm

製品仕様

製品仕様

商品特長詳細

構造原理図（空気・冷媒回路図）

空冷仕様

水冷仕様

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ（熱交換器）で冷却される。この時凝縮分離された水分はオートドレンで自動的に排出。水分が分離された空気はクーラリヒータ内のリヒータ（熱交換器）とセカンドリヒータにより2段階に加熱され、乾燥した暖かい空気となって出口側に供給される。

注意・禁止事項

• ※ 画像は代表型番です。実際の商品とは異なる場合があります。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
