未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報

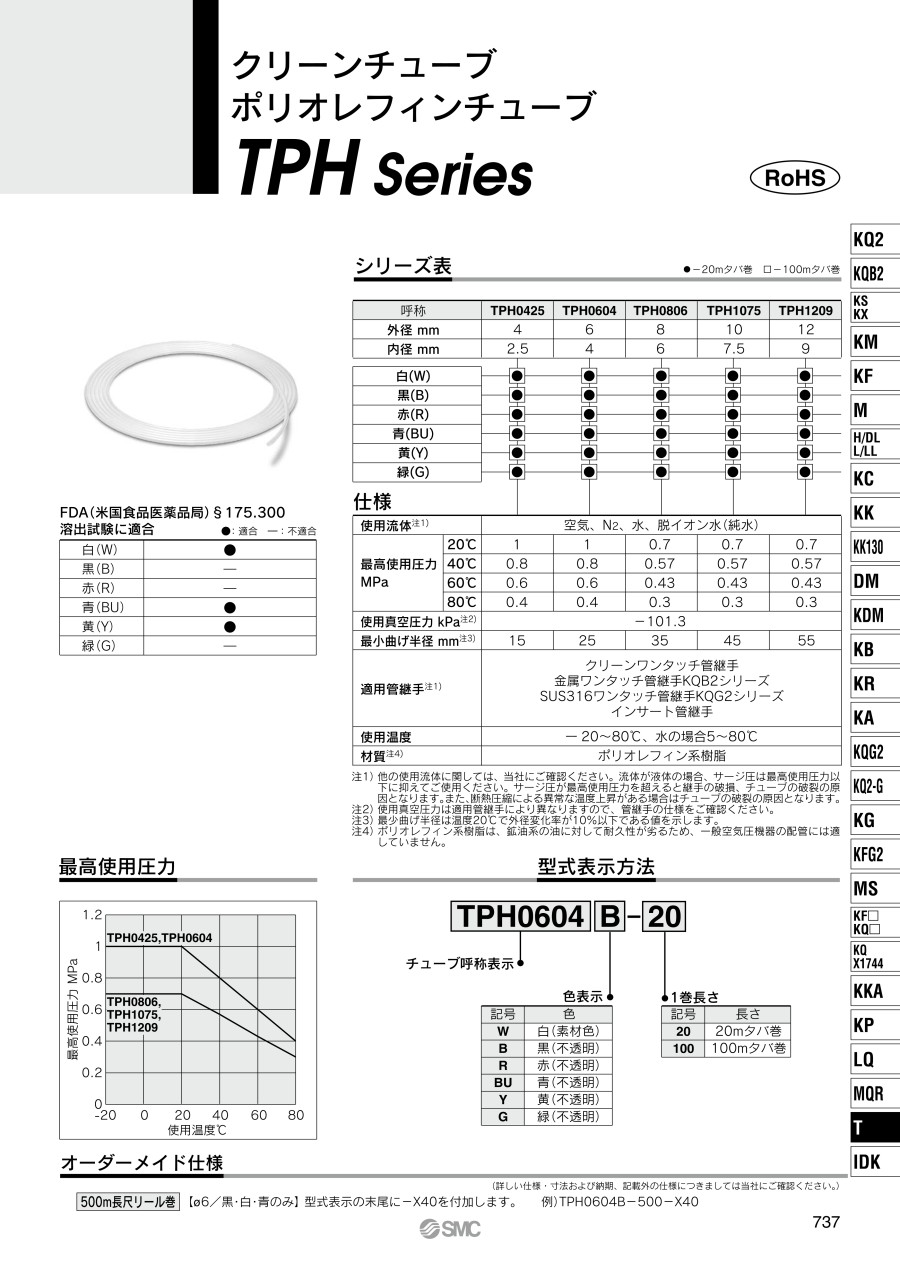

カタログ

商品情報

製品仕様

外観

【サイズ】

TPH0425：外形4mm／内径2.5mm
TPH0604：外形6mm／内径4mm
TPH0806：外形8mm／内径6mm
TPH1075：外形10mm／内径7.5mm
TPH1209：外形12mm／内径9mm

使用流体		空気、チッ素ガス、水、脱イオン水（純水）
最高使用圧力 MPa	20℃	1	1	0.7	0.7	0.7
	40℃	0.8	0.8	0.57	0.57	0.57
	60℃	0.6	0.6	0.43	0.43	0.43
	80℃	0.4	0.4	0.3	0.3	0.3
最小曲げ半径 mm		15	25	35	45	55
使用温度		-20～+80℃、水の場合+5～+80℃
材質		ポリオレフィン系樹脂

注2）断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注3）最少曲げ半径は温度20℃で外径変化率が10%以下である値を示します。
注4）ポリオレフィン系樹脂は、鉱油系の油に対して耐久性が劣るため、一般空気圧機器の配管には適していません。

商品特長詳細

最高使用圧力

注意・禁止事項

※ 画像は代表型番です。実際の商品とは異なる場合があります。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

使用圧力範囲(空気時)

(MPa)

外径 D

(φ)

内径 d

(φ)

外径【区分】

内径【区分】

長さ

(m)

最小発注数量

15	[黒] 黒(不透明)	～1.0	4	2.5	～4	～3	20	1個
15	[黒] 黒(不透明)	～1.0	4	2.5	～4	～3	100	1個
15	[青] 青(不透明)	～1.0	4	2.5	～4	～3	20	1個
15	[青] 青(不透明)	～1.0	4	2.5	～4	～3	100	1個
15	[緑] 緑(不透明)	～1.0	4	2.5	～4	～3	20	1個
15	[緑] 緑(不透明)	～1.0	4	2.5	～4	～3	100	1個
15	[赤] 赤(不透明)	～1.0	4	2.5	～4	～3	20	1個
15	[赤] 赤(不透明)	～1.0	4	2.5	～4	～3	100	1個
15	[白] 白(素材色)	～1.0	4	2.5	～4	～3	20	1個
15	[白] 白(素材色)	～1.0	4	2.5	～4	～3	100	1個
15	[黄] 黄(不透明)	～1.0	4	2.5	～4	～3	20	1個
15	[黄] 黄(不透明)	～1.0	4	2.5	～4	～3	100	1個
25	[黒] 黒(不透明)	～1.0	6	4	～6	～4	20	1個
25	[黒] 黒(不透明)	～1.0	6	4	～6	～4	100	1個
25	[青] 青(不透明)	～1.0	6	4	～6	～4	20	1個
25	[青] 青(不透明)	～1.0	6	4	～6	～4	100	1個
25	[緑] 緑(不透明)	～1.0	6	4	～6	～4	20	1個
25	[緑] 緑(不透明)	～1.0	6	4	～6	～4	100	1個
25	[赤] 赤(不透明)	～1.0	6	4	～6	～4	20	1個
25	[赤] 赤(不透明)	～1.0	6	4	～6	～4	100	1個
25	[白] 白(素材色)	～1.0	6	4	～6	～4	20	1個
25	[白] 白(素材色)	～1.0	6	4	～6	～4	100	1個
25	[黄] 黄(不透明)	～1.0	6	4	～6	～4	20	1個
25	[黄] 黄(不透明)	～1.0	6	4	～6	～4	100	1個
35	[黒] 黒(不透明)	～0.7	8	6	～8	～6	20	1個
35	[黒] 黒(不透明)	～0.7	8	6	～8	～6	100	1個
35	[青] 青(不透明)	～0.7	8	6	～8	～6	20	1個
35	[青] 青(不透明)	～0.7	8	6	～8	～6	100	1個
35	[緑] 緑(不透明)	～0.7	8	6	～8	～6	20	1個
35	[緑] 緑(不透明)	～0.7	8	6	～8	～6	100	1個
35	[赤] 赤(不透明)	～0.7	8	6	～8	～6	20	1個
35	[赤] 赤(不透明)	～0.7	8	6	～8	～6	100	1個
35	[白] 白(素材色)	～0.7	8	6	～8	～6	20	1個
35	[白] 白(素材色)	～0.7	8	6	～8	～6	100	1個
35	[黄] 黄(不透明)	～0.7	8	6	～8	～6	20	1個
35	[黄] 黄(不透明)	～0.7	8	6	～8	～6	100	1個
45	[黒] 黒(不透明)	～0.7	10	7.5	～10	～8	20	1個
45	[黒] 黒(不透明)	～0.7	10	7.5	～10	～8	100	1個
45	[青] 青(不透明)	～0.7	10	7.5	～10	～8	20	1個
45	[青] 青(不透明)	～0.7	10	7.5	～10	～8	100	1個
45	[緑] 緑(不透明)	～0.7	10	7.5	～10	～8	20	1個
45	[緑] 緑(不透明)	～0.7	10	7.5	～10	～8	100	1個
45	[赤] 赤(不透明)	～0.7	10	7.5	～10	～8	20	1個
45	[赤] 赤(不透明)	～0.7	10	7.5	～10	～8	100	1個
45	[白] 白(素材色)	～0.7	10	7.5	～10	～8	20	1個
45	[白] 白(素材色)	～0.7	10	7.5	～10	～8	100	1個
45	[黄] 黄(不透明)	～0.7	10	7.5	～10	～8	20	1個
45	[黄] 黄(不透明)	～0.7	10	7.5	～10	～8	100	1個
55	[黒] 黒(不透明)	～0.7	12	9	～15	～9	20	1個
55	[黒] 黒(不透明)	～0.7	12	9	～15	～9	100	1個
55	[青] 青(不透明)	～0.7	12	9	～15	～9	20	1個
55	[青] 青(不透明)	～0.7	12	9	～15	～9	100	1個
55	[緑] 緑(不透明)	～0.7	12	9	～15	～9	20	1個
55	[緑] 緑(不透明)	～0.7	12	9	～15	～9	100	1個
55	[赤] 赤(不透明)	～0.7	12	9	～15	～9	20	1個
55	[赤] 赤(不透明)	～0.7	12	9	～15	～9	100	1個
55	[白] 白(素材色)	～0.7	12	9	～15	～9	20	1個
55	[白] 白(素材色)	～0.7	12	9	～15	～9	100	1個
55	[黄] 黄(不透明)	～0.7	12	9	～15	～9	20	1個
55	[黄] 黄(不透明)	～0.7	12	9	～15	～9	100	1個

通常単価(税別) (税込単価)	通常出荷日

3,721円 ( 4,093円 )	在庫品1日目当日出荷可能
14,543円 ( 15,997円 )	6日目
3,063円 ( 3,369円 )	6日目
14,543円 ( 15,997円 )	6日目
3,063円 ( 3,369円 )	6日目
14,543円 ( 15,997円 )	6日目
3,063円 ( 3,369円 )	6日目
14,543円 ( 15,997円 )	6日目
3,901円 ( 4,291円 )	在庫品1日目当日出荷可能
14,543円 ( 15,997円 )	6日目
3,063円 ( 3,369円 )	6日目
14,543円 ( 15,997円 )	6日目
3,414円 ( 3,755円 )	6日目
15,501円 ( 17,051円 )	6日目
3,547円 ( 3,902円 )	在庫品1日目当日出荷可能
15,501円13,950円 ( 15,345円 )	6日目
3,947円 ( 4,342円 )	在庫品1日目当日出荷可能
15,501円13,950円 ( 15,345円 )	6日目
3,252円 ( 3,577円 )	6日目
15,501円13,950円 ( 15,345円 )	6日目
3,582円 ( 3,940円 )	在庫品1日目当日出荷可能
15,501円 ( 17,051円 )	6日目
3,644円 ( 4,008円 )	在庫品1日目当日出荷可能
15,501円13,950円 ( 15,345円 )	6日目
4,208円 ( 4,629円 )	在庫品1日目当日出荷可能
17,223円 ( 18,945円 )	6日目
3,814円 ( 4,195円 )	7日目
17,223円 ( 18,945円 )	6日目
4,413円 ( 4,854円 )	在庫品1日目当日出荷可能
17,223円15,500円 ( 17,050円 )	6日目
3,814円 ( 4,195円 )	6日目
17,223円 ( 18,945円 )	6日目
4,272円 ( 4,699円 )	在庫品1日目当日出荷可能
17,223円 ( 18,945円 )	6日目
3,637円 ( 4,001円 )	6日目
17,223円15,500円 ( 17,050円 )	6日目
4,594円 ( 5,053円 )	6日目
21,817円19,635円 ( 21,599円 )	6日目
4,220円 ( 4,642円 )	6日目
21,817円 ( 23,999円 )	6日目
5,851円 ( 6,436円 )	在庫品1日目当日出荷可能
21,817円19,635円 ( 21,599円 )	6日目
4,816円 ( 5,298円 )	6日目
21,817円19,635円 ( 21,599円 )	6日目
5,580円 ( 6,138円 )	在庫品1日目当日出荷可能
21,817円 ( 23,999円 )	6日目
4,594円 ( 5,053円 )	在庫品1日目当日出荷可能
21,817円 ( 23,999円 )	6日目
5,933円 ( 6,526円 )	6日目
28,131円25,317円 ( 27,849円 )	6日目
5,933円 ( 6,526円 )	7日目
28,131円25,317円 ( 27,849円 )	6日目
5,933円 ( 6,526円 )	6日目
28,131円25,317円 ( 27,849円 )	6日目
5,933円 ( 6,526円 )	6日目
28,131円25,317円 ( 27,849円 )	6日目
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能
24,615円 ( 27,077円 )	在庫品1日目当日出荷可能
5,933円 ( 6,526円 )	6日目
28,131円25,317円 ( 27,849円 )	6日目

詳細情報

基本情報

基本情報

クリーンチューブ。
【特長】
・適用管継手：クリーンワンタッチ管継手、金属ワンタッチ管継手KQB2シリーズ
・適用管継手：SUS316ワンタッチ管継手KQG2シリーズ、インサート管継手
・色：白（素材色）、黒（不透明）、赤（不透明）、青（不透明）、黄（不透明）、緑（不透明）
・長さ：20mタバ巻/100mタバ巻

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
クリーンチューブソフトポリオレフィンチューブ TPSシリーズ
SMC社のクリーンチューブ（ソフトポリオレフィンチューブ）となります。カラーバリエーション豊富で、空気・チッ素ガス・水・脱イオン水（純水）にご使用いただけます。最高使用圧力は0.7MPa（20℃時）となっています。RoHS対応品です。
SMC
クリーンワンタッチ管継手 KPシリーズハーフユニオン KPH
SMC社のクリーンワンタッチ管継手（ハーフユニオン）となります。クリーンルーム内のブローシステム・エアシステムに適しています。ゴム類にフッ素コーティングを施した完全禁油処理で、接液部は非金属となります。真空使用（-100kPa）も可能です。
SMC
SUS316 ワンタッチ管継手 KQG2シリーズハーフユニオン KQG2H
SMC社のワンタッチ管継手（ハーフユニオン）となります。シール部（特殊FKM）以外はオールSUS316です。ノングリースで蒸気使用が可能です。食品衛生法に適合しています（部品材質は器具および容器包装規格試験に適合）。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリーンチューブポリオレフィンチューブ TPHシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水や低温水を流せるチューブは何か？

最高使用圧力以下で有れば以下のシリーズが、一般工業用水に使用可能です。
・(ソフト)ナイロンチューブT/TIA(TS/TISA)
・ポリウレタンチューブTU/耐摩耗チューブTUZシリーズ
・難燃性チューブTRS/TRB/TRBU/TRTUシリーズ
・クリーンチューブTPS/TPHシリーズ
・フッ素樹脂チューブT(I)L/T(I)LM/T(I)H/T(I)D/TQシリーズ
最高使用圧力はシリーズごとに、使用温度により変わります。([使用圧力・使用温度]の項でご確認下さい)
また、サージ圧は最高使用圧力以下に抑えて、ご使用ください。
配管チューブ用管継手とセットで使用されるのが一般的ですので、継手の仕様も併せてご確認ください。

Q各種チューブの寿命は？　ライフデータは有るか？

使用環境・使用流体等の条件で大きく異なる為に、ライフデータを作成しておりません。
保証期間としては、カタログ範囲内の使用条件において、使用開始から1年以内、
もしくは納入後1.5年以内のいずれか早期に到達する期間です。

Q屋外で使用可能なチューブは、どのシリーズですか？

SMCでは基本的に屋外で使用可能なチューブを扱っていません。チューブの屋外使用については、メーカー保証外となります。
紫外線や風雨による劣化・損傷、及び気温の変化によりチューブにストレスがかかり破損します。
フッ素樹脂チューブは耐環境性に優れているので、屋外での使用に耐えうる可能性はありますが、お客様判断でのご使用となります。
