掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

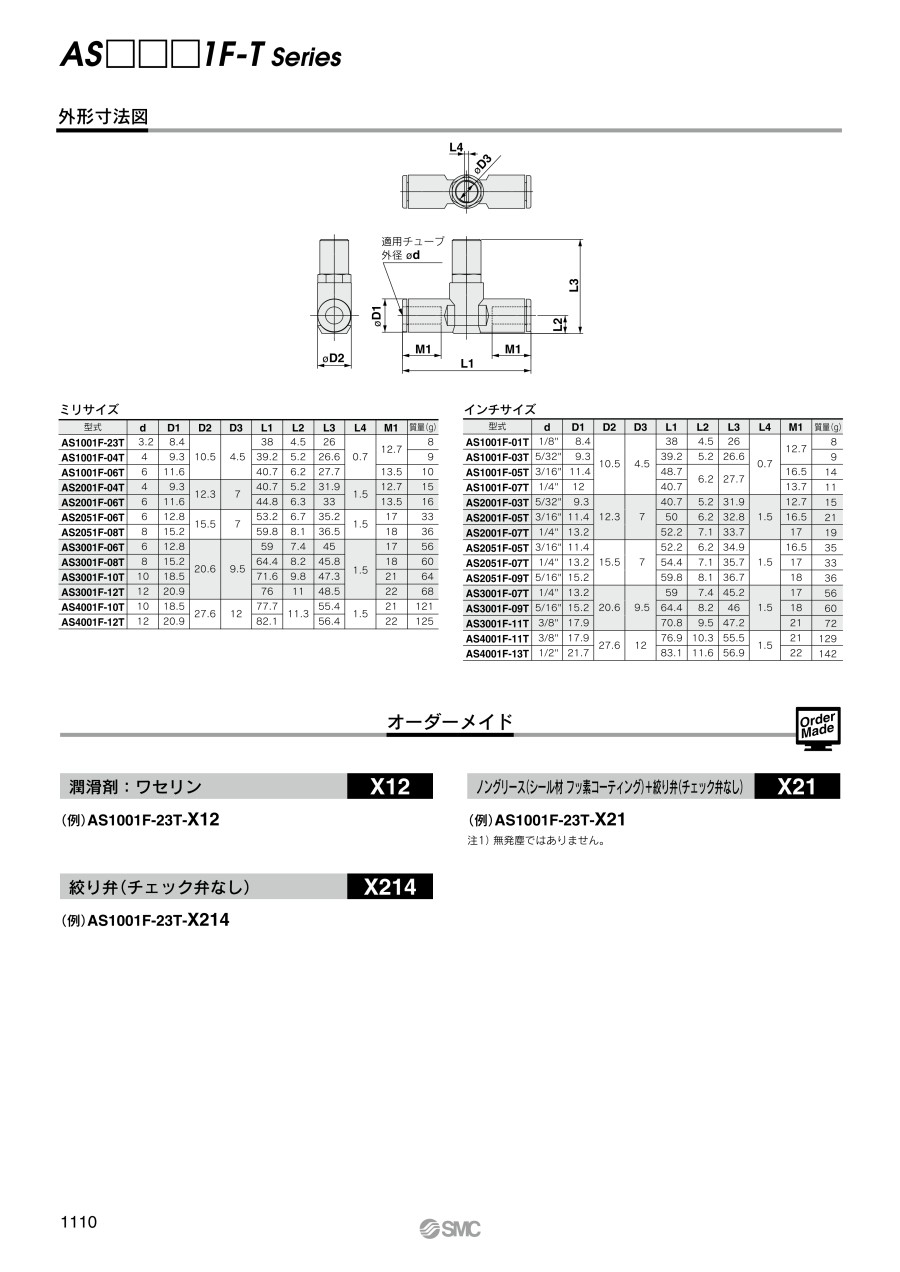

外形図

製品仕様

JIS記号

ボディの流れ方向の記号の表示

流量および音速コンダクタンス

型番		AS1001F	AS2001F
チューブ外径	ミリサイズ	φ3.2（直径3.2mm）、φ4（直径4mm）、φ6（直径6mm）	φ4（直径4mm）	φ6（直径6mm）
チューブ外径	インチサイズ	φ1/8"（直径1/8"）、φ5/32"（直径5/32"） φ3/16"（直径3/16"）、φ1/4"（直径1/4"）	φ5/32"（直径5/32"）	φ3/16"（直径3/16"）、φ1/4"（直径1/4"）
制御流れ自由流れ	流量L/min（ANR）	100	130	230
制御流れ自由流れ	音速コンダクタンス dm³/（s・bar）	0.3	0.4	0.7
臨界圧力比	制御流れ	0.2	0.2
臨界圧力比	自由流れ	0.25	0.25

型番		AS3001F			AS4001F
チューブ外径	ミリサイズ	φ6（直径6mm）	φ8（直径8mm）	φ10（直径10mm）、φ12（直径12mm）	φ10（直径10mm）	φ12（直径12mm）
チューブ外径	インチサイズ	φ1/4"（直径1/4"）	φ5/16"（直径5/16"）	φ3/8"（直径3/8"）	φ3/8"（直径3/8"）	φ1/2"（直径1/2"）
制御流れ自由流れ	流量L/min（ANR）	420	660	920	1,050	1,390
制御流れ自由流れ	音速コンダクタンス dm³/（s・bar）	1.3	2	2.8	3.2	4.2
臨界圧力比	制御流れ	0.2			0.2
臨界圧力比	自由流れ	0.25			0.25

注1）流量は圧力0.5MPa、温度20℃の値です。

構造

AS1001F

AS2001F～AS4001F

番号	名称	材質	備考
1	ボディA	PBT	-
2	ボディB	黄銅	無電解ニッケルめっき
3	ニードル	黄銅	無電解ニッケルめっき
4	スプリング	^注1）鋼線	-
5	Uパッキン	HNBR	-
6	スペーサ	-	-
7	カセット	-	-
8	パッキン	NBR	-
9	Oリング	NBR	-
10	穴用C型止め輪	工具鋼	-

注1）AS1001Fのみステンレスとなります。

規格表

ミリサイズ

単位：mm

型番	d	D1	D2	D3	L1	L2	L3	L4	M1	質量（g）
AS1001F-23T	3.2	8.4	10.5	4.5	38	4.5	26	0.7	12.7	8
AS1001F-04T	4	9.3			39.2	5.2	26.6		12.7	9
AS1001F-06T	6	11.6			40.7	6.2	27.7		13.5	10
AS2001F-04T	4	9.3	12.3	7	40.7	5.2	31.9	1.5	12.7	15
AS2001F-06T	6	11.6	12.3	7	44.8	6.3	33	1.5	13.5	16
AS3001F-06T	6	12.8	20.6	9.5	59	7.4	45	1.5	17	56
AS3001F-08T	8	15.2			64.4	8.2	45.8		18	60
AS3001F-10T	10	18.5			71.6	9.8	47.3		21	64
AS3001F-12T	12	20.9			76	11	48.5		22	68
AS4001F-10T	10	18.5	27.6	12	77.7	11.3	55.4	1.5	21	121
AS4001F-12T	12	20.9	27.6	12	82.1	11.3	56.4	1.5	22	125

商品特長詳細

ニードル弁／流量特性

※流量特性は代表値となります。

AS1001F

AS2001F

AS3001F

AS4001F

注意・禁止事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「駆動制御機器／共通注意事項」をご確認ください。
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

流量

(l/min)

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

ボデイサイズ

オーダーメイド仕様

最小発注数量

100	-	1/8	M5基準	なし	1個
100	-	5/32	M5基準	なし	1個
100	4	-	M5基準	なし	1個
100	6	-	M5基準	なし	1個
100	-	1/4	M5基準	なし	1個
130	-	5/32	1/8基準	なし	1個
130	4	-	1/8基準	なし	1個
230	6	-	1/8基準	なし	1個
230	6	-	1/8基準	絞り弁（チェック弁なし）	1個
230	-	1/4	1/8基準	なし	1個
420	6	-	3/8基準	なし	1個
660	8	-	3/8基準	なし	1個
920	10	-	3/8基準	なし	1個
920	-	3/8	3/8基準	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,064円 ( 1,170円 )	5日目
1,034円 ( 1,137円 )	5日目
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	5日目
1,638円 ( 1,802円 )	6日目
1,638円 ( 1,802円 )	6日目
1,895円 ( 2,085円 )	在庫品1日目当日出荷可能
1,816円 ( 1,998円 )	9日目
1,638円 ( 1,802円 )	6日目
2,294円 ( 2,523円 )	6日目
2,656円 ( 2,922円 )	在庫品1日目当日出荷可能
2,294円 ( 2,523円 )	6日目
2,406円 ( 2,647円 )	6日目

詳細情報

基本情報

基本情報

不用意な手動操作を防止するワンタッチ管継手付きのスピードコントローラ。
【特長】
・専用工具で流量調整が可能
・インラインタイプ
・使用流体：空気
・保証耐圧力：1.5MPa
・最高使用圧力：1MPa
・最低使用圧力：0.1MPa
・周囲温度および使用流体温度：-5～60℃（ただし、凍結なきこと）
・ボディサイズ：M5基準・1/8基準・1/4基準・3/8基準・1/2基準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
タンパープルーフスピードコントローラワンタッチ管継手付エルボ/ユニバーサルタイプ ASシリーズ
スピードコントローラ（ワンタッチ管継手付き）となります。タンパープルーフタイプで不用意な手動操作を防止できます。専用工具で流量調整が可能です。エルボタイプ・ユニバーサルタイプの2種類からお選びいただけます。
SMC
タンパープルーフデュアルスピードコントローラワンタッチ管継手付 ASD□□□F-Tシリーズ
デュアルスピードコントローラ（ワンタッチ管継手付き）となります。タンパープルーフタイプで不用意な手動操作を防止できます。専用工具で流量調整が可能です。
SMC
タンパープルーフスピードコントローラ標準タイプ金属エルボタイプ AS□2□0-Tシリーズ
スピードコントローラ（金属エルボタイプ）となります。タンパープルーフタイプで不用意な手動操作を防止できます。専用工具で流量調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タンパープルーフスピードコントローラワンタッチ管継手付インラインタイプ ASシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
