■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報

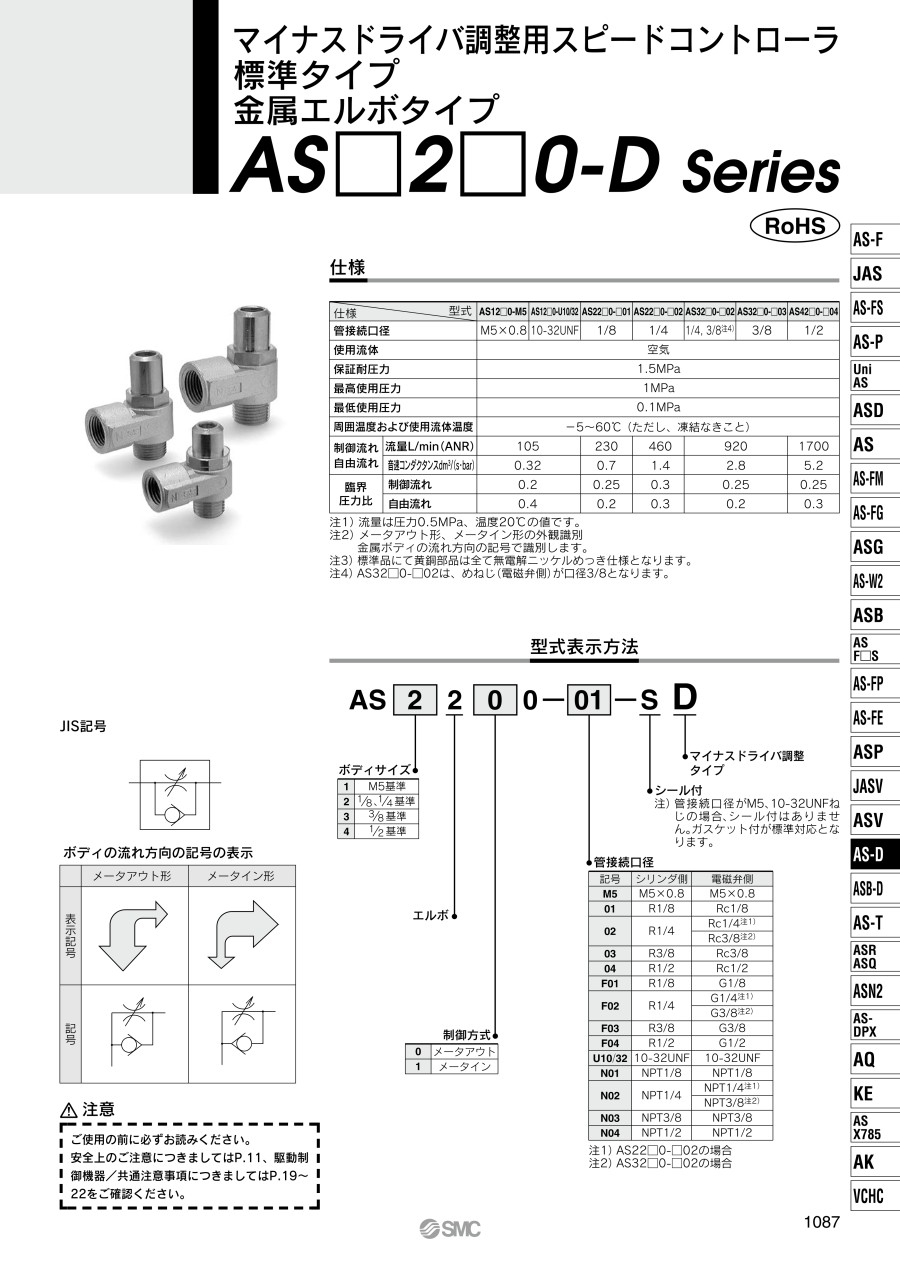

カタログ

商品情報

外形図

AS□2□0-Dシリーズ

製品仕様

AS□2□0-Dシリーズ

外観

JIS記号

仕様		型番
仕様		AS12□0-M5	AS12□0-U10/32	AS22□0-□01	AS22□0-□02	AS32□0-□02	AS32□0-□03	AS42□0-□04
管接続口径		M5×0.8	10-32UNF	1/8	1/4	1/4, 3/8^注4）	3/8	1/2
制御流れ自由流れ	流量L/min（ANR）	105		230	460	920		1,700
制御流れ自由流れ	音速コンダクタンス dm³/（s・bar）	0.32		0.7	1.4	2.8		5.2
臨界圧力比	制御流れ	0.2		0.25	0.3	0.25		0.25
臨界圧力比	自由流れ	0.4		0.2	0.3	0.2		0.3

注1）流量は圧力0.5MPa、温度20℃の値です。
注2）メータアウト形、メータイン形の外観識別樹脂ボディの流れ方向の記号で識別します。
注3）黄銅部品は全て無電解ニッケルめっき仕様となります。
注4）AS32□0-□02は、めねじ（電磁弁側）が口径3/8となります。

構造

■メータアウトタイプ

M5タイプ、U10/32タイプ図1

M5タイプ、U10/32タイプ図2

AS3200-02-D

■メータインタイプ

M5タイプ、U10/32タイプ図1

M5タイプ、U10/32タイプ図2

AS3210-02-D

構成部品

番号	名称	材質	備考
1	ボディA	亜鉛合金	クロメート処理
2	ボディB	黄銅	無電解ニッケルめっき
3	ニードル	黄銅	無電解ニッケルめっき
4	シートリング	黄銅	無電解ニッケルめっき
5	スプリング	^注1）鋼線	-
6	Uパッキン	HNBR	-
7	Oリング	NBR	-
8	Oリング	NBR	-
9	Oリング	NBR	-
10	ブッシュ	PBT	-
11	Oリング	NBR	-
12	ガスケット	NBR・ステンレス	-
13	穴用C型止め輪	工具鋼	-

注1）M5・U10/32タイプのみステンレスとなります。

規格表

単位：mm

型番	T1	T2	H	D1	D2	D3	L1	L2	L3	L4	^※A	質量（g）
AS12□0-M5-D	M5×0.8	M5×0.8	8	9	9	4.7	10	31	10.3	0.7	27.4	13
AS12□0-U10/32-D	10-32UNF	10-32UNF	8	9	9	4.7	10	31	10.3	0.7	27.4	13
AS22□0-01-SD	R1/8	Rc1/8	12	14.3	14.6	7.2	18	34.7	13.2	1.2	31.6	33
AS22□0-F01-SD	R1/8	G1/8	12
AS22□0-N01-SD	NPT1/8	NPT1/8	12.7
AS22□0-02-SD	R1/4	Rc1/4	17	18	19.5	7.2	27.2	40.2	17.5	1.2	36.7	72
AS22□0-F02-SD	R1/4	G1/4	17
AS22□0-N02-SD	NPT1/4	NPT1/4	17.5
AS32□0-02-SD	R1/4	Rc3/8	19	22.5	24.3	9.8	30	54.8	21.9	1.2	49.3	123
AS32□0-F02-SD	R1/4	G3/8
AS32□0-N02-SD	NPT1/4	NPT3/8
AS32□0-03-SD	R3/8	Rc3/8	19	22.5	24.3	9.8	30	52.6	19.7	1.2	47.4	128
AS32□0-F03-SD	R3/8	G3/8
AS32□0-N03-SD	NPT3/8	NPT3/8
AS42□0-04-SD	R1/2	Rc1/2	24	27.5	28.5	12.4	38.5	62.9	25.8	1.2	55.8	222
AS42□0-F04-SD	R1/2	G1/2	24
AS42□0-N04-SD	NPT1/2	NPT1/2	23.8

※ねじのねじ込み後の参考寸法です。

注意・禁止事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「駆動制御機器／共通注意事項」をご確認ください。
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

制御方式

流量

(l/min)

オプション

ボデイサイズ

管接続口径シリンダ側

管接続口径電磁弁側

最小発注数量

メータアウト	105	シールなし	M5基準	M5×0.8	M5×0.8	1個
メータアウト	105	シールなし	M5基準	10-32UNF	10-32UNF	1個
メータイン	105	シールなし	M5基準	M5×0.8	M5×0.8	1個
メータアウト	460	シール付	1/8、1/4基準	R1/4	Rc1/4	1個
メータアウト	230	シール付	1/8、1/4基準	R1/8	G1/8	1個
メータアウト	460	シール付	1/8、1/4基準	R1/4	G1/4	1個
メータアウト	230	シール付	1/8、1/4基準	NPT1/8	NPT1/8	1個
メータアウト	460	シール付	1/8、1/4基準	NPT1/4	NPT1/4	1個
メータイン	230	シール付	1/8、1/4基準	NPT1/8	NPT1/8	1個
メータイン	460	シール付	1/8、1/4基準	NPT1/4	NPT1/4	1個
メータアウト	920	シール付	3/8基準	R1/4	Rc1/4	1個
メータアウト	920	シール付	3/8基準	R3/8	Rc3/8	1個
メータアウト	920	シール付	3/8基準	R3/8	G3/8	1個
メータアウト	920	シール付	3/8基準	NPT1/4	NPT3/8	1個
メータアウト	920	シール付	3/8基準	NPT3/8	NPT3/8	1個
メータアウト	1700	シール付	1/2基準	R1/2	Rc1/2	1個
メータアウト	1700	シール付	1/2基準	R1/2	G1/2	1個
メータアウト	1700	シール付	1/2基準	NPT1/2	NPT1/2	1個

通常単価(税別) (税込単価)	通常出荷日

1,662円 ( 1,828円 )	7日目
1,662円 ( 1,828円 )	7日目
1,308円 ( 1,439円 )	7日目
1,759円 ( 1,935円 )	7日目
1,759円 ( 1,935円 )	7日目
1,759円 ( 1,935円 )	7日目
1,759円 ( 1,935円 )	7日目
2,079円 ( 2,287円 )	在庫品1日目当日出荷可能
1,759円 ( 1,935円 )	7日目
1,759円 ( 1,935円 )	7日目
2,367円 ( 2,604円 )	9日目
2,988円 ( 3,287円 )	7日目
2,988円 ( 3,287円 )	7日目
2,988円 ( 3,287円 )	7日目
2,988円 ( 3,287円 )	7日目
2,460円 ( 2,706円 )	7日目
2,460円 ( 2,706円 )	7日目
2,604円 ( 2,864円 )	6日目

詳細情報

基本情報

基本情報

不用意な手動操作を防止するスピードコントローラ。
【特長】
・マイナスドライバで流量調整が可能。
・使用流体：空気。
・保証耐圧力：1.5MPa。
・最高使用圧力：1MPa。
・最低使用圧力：0.1MPa。
・周囲温度および使用流体温度：-5～60℃（ただし、凍結なきこと）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
マイナスドライバ調整用スピードコントローラワンタッチ管継手付インラインタイプ AS□□□1F-D
マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。
SMC
マイナスドライバ調整用スピードコントローラワンタッチ管継手付エルボ/ユニバーサル ASシリーズ
マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。エルボタイプ・ユニバーサルタイプの2種類からお選びいただけます。
SMC
マイナスドライバ調整用デュアルスピードコントローラワンタッチ管継手付 ASDシリーズ
マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マイナスドライバ調整用スピードコントローラ標準タイプ金属エルボタイプ ASシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
