掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

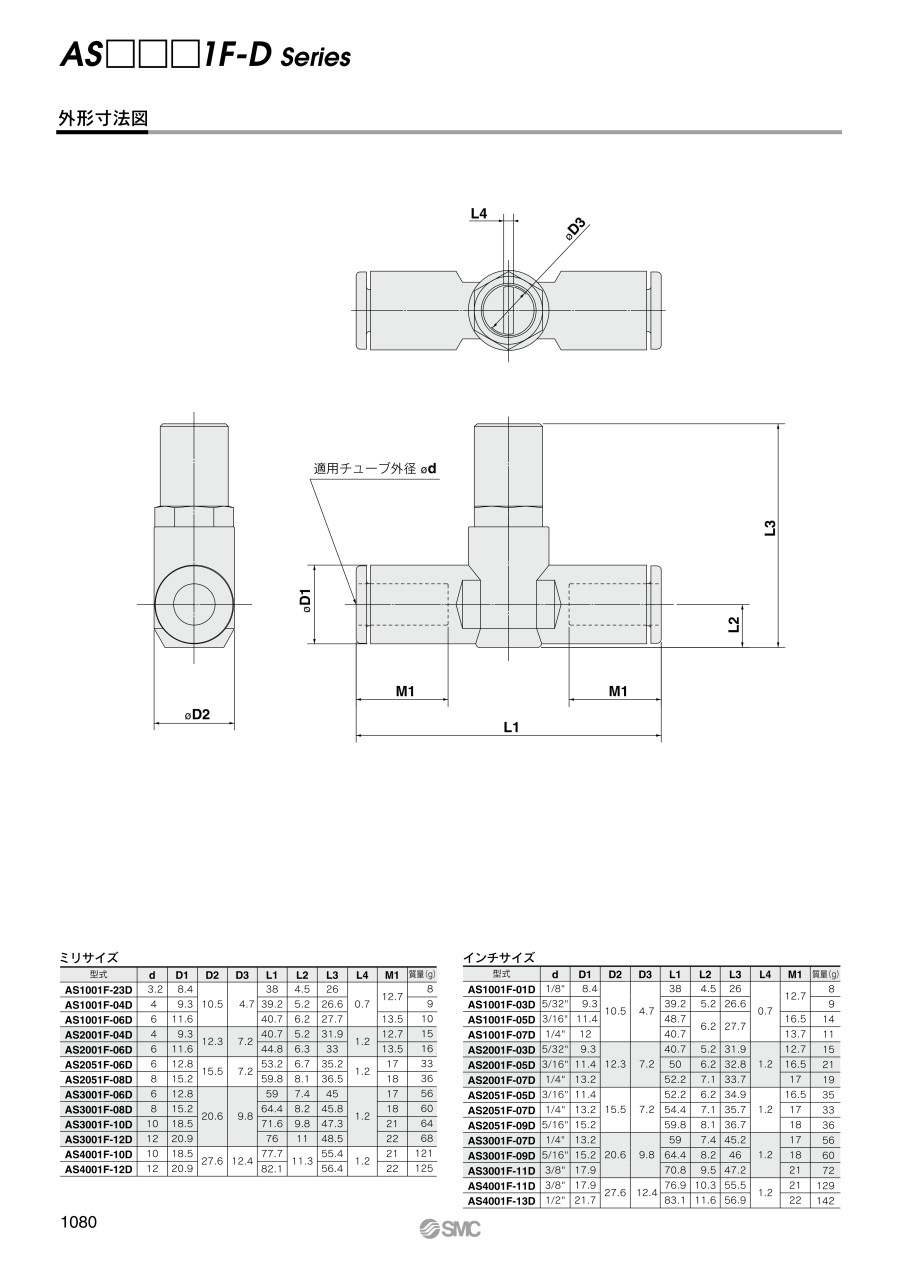

外形図

製品仕様

JIS記号

ボディの流れ方向の記号の表示

流量および音速コンダクタンス

型番		AS1001F	AS2001F		AS3001F			AS4001F
チューブ外径	ミリサイズ	φ3.2（チューブ外径3.2mm）、 φ4（チューブ外径4mm）、 φ6（チューブ外径6mm）	φ4（チューブ外径4mm）	φ6（チューブ外径6mm）	φ6（チューブ外径6mm）	φ8（チューブ外径8mm）	φ10（チューブ外径10mm）、 φ12（チューブ外径12mm）	φ10（チューブ外径10mm）	φ12（チューブ外径12mm）
チューブ外径	インチサイズ	φ1/8"（チューブ外径1/8"）、 φ5/32"（チューブ外径5/32"） φ3/16"（チューブ外径3/16"）、 φ1/4"（チューブ外径1/4"）	φ5/32"（チューブ外径5/32"）	φ3/16"（チューブ外径3/16"）、φ1/4"（チューブ外径1/4"）	φ1/4"（チューブ外径1/4"）	φ5/16"（チューブ外径5/16"）	φ3/8"（チューブ外径3/8"）	φ3/8"（チューブ外径3/8"）	φ1/2"（チューブ外径1/2"）
制御流れ自由流れ	流量 L/min（ANR）	100	130	230	420	660	920	1,050	1,390
制御流れ自由流れ	音速コンダクタンス dm³/（s・bar）	0.3	0.4	0.7	1.3	2	2.8	3.2	4.2
臨界圧力比	制御流れ	0.2	0.2		0.2			0.2
臨界圧力比	自由流れ	0.25	0.25		0.25			0.25

注1）流量は圧力0.5MPa、温度20℃の値です。

構造

AS1001F

AS2001F～AS4001F

番号	名称	材質	備考
1	ボディ A	PBT	-
2	ボディ B	黄銅	無電解ニッケルめっき
3	ニードル	黄銅	無電解ニッケルめっき
4	スプリング	^注1）鋼線	-
5	Uパッキン	HNBR	-
6	スペーサ	-	-
7	カセット	-	-
8	パッキン	NBR	-
9	Oリング	NBR	-
10	穴用C型止め輪	工具鋼	-

注1）AS1001Fのみステンレスとなります。

規格表

単位：mm

ミリサイズ

型番	d	D1	D2	D3	L1	L2	L3	L4	M1	質量（g）
AS1001F-23D	3.2	8.4	10.5	4.7	38	4.5	26	0.7	12.7	8
AS1001F-04D	4	9.3			39.2	5.2	26.6		12.7	9
AS1001F-06D	6	11.6			40.7	6.2	27.7		13.5	10
AS2001F-04D	4	9.3	12.3	7.2	40.7	5.2	31.9	1.2	12.7	15
AS2001F-06D	6	11.6	12.3	7.2	44.8	6.3	33	1.2	13.5	16
AS3001F-06D	6	12.8	20.6	9.8	59	7.4	45	1.2	17	56
AS3001F-08D	8	15.2			64.4	8.2	45.8		18	60
AS3001F-10D	10	18.5			71.6	9.8	47.3		21	64
AS3001F-12D	12	20.9			76	11	48.5		22	68
AS4001F-10D	10	18.5	27.6	12.4	77.7	11.3	55.4	1.2	21	121
AS4001F-12D	12	20.9	27.6	12.4	82.1	11.3	56.4	1.2	22	125

インチサイズ

型番	d	D1	D2	D3	L1	L2	L3	L4	M1	質（g）
AS1001F-01D	1/8"	8.4	10.5	4.7	38	4.5	26	0.7	12.7	8
AS1001F-03D	5/32"	9.3			39.2	5.2	26.6		12.7	9
AS1001F-05D	3/16"	11.4			48.7	6.2	27.7		16.5	14
AS1001F-07D	1/4"	12			40.7	6.2	27.7		13.7	11
AS2001F-03D	5/32"	9.3	12.3	7.2	40.7	5.2	31.9	1.2	12.7	15
AS2001F-05D	3/16"	11.4			50	6.2	32.8		16.5	21
AS2001F-07D	1/4"	13.2			52.2	7.1	33.7		17	19
AS3001F-07D	1/4"	13.2	20.6	9.8	59	7.4	45.2	1.2	17	56
AS3001F-09D	5/16"	15.2			64.4	8.2	46		18	60
AS3001F-11D	3/8"	17.9			70.8	9.5	47.2		21	72
AS4001F-11D	3/8"	17.9	27.6	12.4	76.9	10.3	55.5	1.2	21	129
AS4001F-13D	1/2"	21.7	27.6	12.4	83.1	11.6	56.9	1.2	22	142

商品特長詳細

ニードル弁／流量特性

注）流量特性は代表値となります。

AS1001F

AS2001F

AS3001F

AS4001F

注意・禁止事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「駆動制御機器／共通注意事項」をご確認ください。
※ 商品画像は代表型番です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

流量

(l/min)

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

ボデイサイズ

オーダーメイド仕様

最小発注数量

100	-	1/8	M5基準	なし	1個
100	-	5/32	M5基準	なし	1個
100	4	-	M5基準	なし	1個
100	6	-	M5基準	なし	1個
100	3.2	-	M5基準	なし	1個
130	-	5/32	1/8基準	なし	1個
130	4	-	1/8基準	なし	1個
230	6	-	1/8基準	なし	1個
230	-	1/4	1/8基準	なし	1個
420	6	-	3/8基準	なし	1個
660	8	-	3/8基準	なし	1個
920	10	-	3/8基準	なし	1個
920	-	3/8	3/8基準	なし	1個
920	12	-	3/8基準	なし	1個
1050	10	-	1/2基準	なし	1個
1390	12	-	1/2基準	なし	1個
1390	-	1/2	1/2基準	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,064円 ( 1,170円 )	6日目
1,034円 ( 1,137円 )	5日目
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
1,064円 ( 1,170円 )	19日目
1,638円 ( 1,802円 )	6日目
1,579円 ( 1,737円 )	在庫品1日目当日出荷可能
1,353円 ( 1,488円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	6日目
2,294円 ( 2,523円 )	6日目
2,406円 ( 2,647円 )	6日目
2,406円 ( 2,647円 )	6日目
2,294円 ( 2,523円 )	6日目
2,437円 ( 2,681円 )	9日目
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	5日目
2,726円 ( 2,999円 )	5日目

詳細情報

基本情報

基本情報

マイナスドライバで流量調整が可能なスピードコントローラ。
【特長】
・不用意な手動操作を防止
・ワンタッチ管継手付き
・インラインタイプ
・使用流体：空気
・保証耐圧力：1.5MPa
・最高使用圧力：1MPa
・最低使用圧力：0.1MPa
・周囲温度および使用流体温度：-5～60℃（ただし、凍結なきこと）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
マイナスドライバ調整用スピードコントローラワンタッチ管継手付エルボ/ユニバーサル ASシリーズ
スピードコントローラ（ワンタッチ管継手付き）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。エルボタイプ・ユニバーサルタイプの2種類からお選びいただけます。
SMC
マイナスドライバ調整用デュアルスピードコントローラワンタッチ管継手付 ASDシリーズ
デュアルスピードコントローラ（ワンタッチ管継手付き）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。
SMC
マイナスドライバ調整用スピードコントローラ標準タイプ金属エルボタイプ ASシリーズ
スピードコントローラ（金属エルボタイプ）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マイナスドライバ調整用スピードコントローラワンタッチ管継手付インラインタイプ AS□□□1F-Dのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
