マイナスドライバ調整用スピードコントローラ ワンタッチ管継手付 エルボ/ユニバーサル ASシリーズ
- 通常単価(税別)
- 916円～2,476円
- 税込単価
- 1,008円～2,724円
エルボタイプ/ユニバーサルタイプから選べるスピードコントローラ。【特長】・マイ...
詳細情報を確認する- 接続部の種類
- おねじ+ワンタッチ継手
- ねじ部材質
- 黄銅＋無電解ニッケルめっき
- ツマミの種類
- マイナスドライバ溝付
- ロックナットオプション
- ロックナット六角
- 周囲温度および使用流体温度 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- 0.1::1.0
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が67型番あります。
商品情報
外形図
エルボタイプ
製品仕様
エルボタイプの外観
ユニバーサルタイプの外観
JIS記号
流量および音速コンダクタンス
| 型番 | AS12□1F AS13□1F | AS22□1F-□01 AS23□1F-□01 | ||
|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ3.2（直径3.2mm）、φ4（直径4mm）、φ6（直径6mm） | φ3.2（直径3.2mm）、φ4（直径4mm） | φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm） |
| インチサイズ | φ1/8"（直径1/8"）、φ5/32"（直径5/32"） φ3/16"（直径3/16"）、φ1/4"（直径1/4"） | φ1/8"（直径1/8"）、φ5/32"（直径5/32"） | φ3/16"（直径3/16"）、φ1/4"（直径1/4"）、φ5/16"（直径5/16"） | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 100 | 180 | 230 |
| 音速コンダクタンス dm3/（s・bar） | 0.3 | 0.54 | 0.7 | |
| 臨界圧力比 | 制御流れ | 0.2 | 0.25 | |
| 自由流れ | 0.4 | 0.2 | ||
| 型番 | AS22□1F-□02 AS23□1F-□02 | AS32□1F AS33□1F | AS42□1F AS43□1F | ||||||
|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ4（直径4mm） | φ6（直径6mm） | φ8（直径8mm）、φ10（直径10mm） | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm）、φ12（直径12mm） | φ10（直径10mm） | φ12（直径12mm） |
| インチサイズ | φ5/32"（直径5/32"） | φ3/16"（直径3/16"） | φ1/4"（直径1/4"）、φ5/16"（直径5/16"）、φ3/8"（直径3/8"） | φ1/4"（直径1/4"） | φ5/16"（直径5/16"） | φ3/8"（直径3/8"） | φ3/8"（直径3/8"） | φ1/2"（直径1/2"） | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 260 | 390 | 460 | 660 | 790 | 920 | 1,580 | 1,710 |
| 音速コンダクタンス dm3/（s・bar） | 0.8 | 1.2 | 1.4 | 2 | 2.4 | 2.8 | 4.8 | 5.2 | |
| 臨界圧力比 | 制御流れ | 0.3 | 0.25 | 0.25 | |||||
| 自由流れ | 0.3 | 0.2 | 0.3 | ||||||
- ※ 流量は圧力0.5MPa、温度20℃の値です。
構造
■エルボタイプ
メータアウトタイプの構造図
M5タイプ、U10/32タイプの構造図
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | - |
| 2 | ボディB | 黄銅 | 無電解ニッケルめっき |
| 3 | ニードル | 黄銅 | 無電解ニッケルめっき |
| 4 | シートリング | 黄銅 | 無電解ニッケルめっき |
| 5 | スプリング | ※鋼線 | - |
| 6 | Uパッキン | HNBR | - |
| 7 | カセット | - | - |
| 8 | パッキン | NBR | - |
| 9 | Oリング | NBR | - |
| 10 | Oリング | NBR | - |
| 11 | Oリング | NBR | - |
| 12 | Oリング | POM | - |
| 13 | ガスケット | NBR・ステンレス | - |
| 14 | 穴用C型止め輪 | 工具鋼 | - |
- ※ M5・U10/32タイプのみステンレスとなります。
■ユニバーサルタイプ
メータアウトタイプの構造図
M5タイプ、U10/32タイプの構造図
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | - |
| 2 | エルボボディ | PBT | - |
| 3 | ボディB | 黄銅 | 無電解ニッケルめっき |
| 4 | ニードル | 黄銅 | 無電解ニッケルめっき |
| 5 | シートリング | 黄銅 | 無電解ニッケルめっき |
| 6 | スプリング | 注1）鋼線 | - |
| 7 | Uパッキン | HNBR | - |
| 8 | カセット | - | - |
| 9 | パッキン | NBR | - |
| 10 | Oリング | NBR | - |
| 11 | Oリング | NBR | - |
| 12 | Oリング | NBR | - |
| 13 | Oリング | NBR | - |
| 14 | Oリング | NBR | - |
| 15 | スペーサ | - | - |
| 16 | ガスケット | NBR・ステンレス | - |
| 17 | 穴用C型止め輪 | 工具鋼 | - |
注1）M5・U10/32タイプのみステンレスとなります。
規格表
■ミリサイズ
単位：mm
| 型番 | d | T | H | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | ※A | M1 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS12□1F-M5-23D | 3.2 | M5×0.8 | 8 | 8.4 | 9.6 | 4.7 | 17.3 | 22.1 | 12.3 | 31 | 0.7 | 27.4 | 12.7 | 10 |
| AS12□1F-M5-04D | 4 | 9.3 | ||||||||||||
| AS12□1F-M5-06D | 6 | 11.6 | 18.1 | 22.9 | 11.7 | 13.5 | ||||||||
| AS22□1F-01-23SD | 3.2 | R1/8 | 12 | 8.4 | 14.2 | 7.2 | 20.4 | 27.5 | 13.4 | 34.7 | 1.2 | 31.6 | 12.7 | 20 |
| AS22□1F-01-04SD | 4 | 9.3 | 21 | |||||||||||
| AS22□1F-01-06SD | 6 | 11.6 | 13.5 | |||||||||||
| AS22□1F-01-08SD | 8 | 15.2 | 25.3 | 32.4 | 18.5 | 23 | ||||||||
| AS22□1F-01-10SD | 10 | 18.5 | 35.3 | 44.5 | 15.3 | 21 | 25 | |||||||
| AS22□1F-02-04SD | 4 | R1/4 | 17 | 10.4 | 18.5 | 7.2 | 25.2 | 34.4 | 17.7 | 40.2 | 1.2 | 34.7 | 16 | 40 |
| AS22□1F-02-06SD | 6 | 12.8 | 17 | |||||||||||
| AS22□1F-02-08SD | 8 | 15.2 | 27.2 | 36.4 | 18.5 | 42 | ||||||||
| AS22□1F-02-10SD | 10 | 18.5 | 35.3 | 44.5 | 18.3 | 21 | 44 | |||||||
| AS32□1F-02-06SD | 6 | R1/4 | 19 | 12.8 | 23 | 9.8 | 27.8 | 39.3 | 21.3 | 54.8 | 1.2 | 49.3 | 17 | 73 |
| AS32□1F-02-08SD | 8 | 15.2 | 29.5 | 41 | 18.5 | 76 | ||||||||
| AS32□1F-02-10SD | 10 | 18.5 | 31.8 | 43.3 | 21 | 80 | ||||||||
| AS32□1F-02-12SD | 12 | 20.9 | 32.8 | 44.3 | 22 | 82 | ||||||||
| AS32□1F-03-06SD | 6 | R3/8 | 19 | 12.8 | 23 | 9.8 | 27.8 | 39.3 | 19.8 | 52.6 | 1.2 | 47.4 | 17 | 77 |
| AS32□1F-03-08SD | 8 | 15.2 | 29.5 | 41 | 18.5 | 79 | ||||||||
| AS32□1F-03-10SD | 10 | 18.5 | 31.8 | 43.3 | 21 | 81 | ||||||||
| AS32□1F-03-12SD | 12 | 20.9 | 32.8 | 44.3 | 22 | 83 | ||||||||
| AS42□1F-04-10SD | 10 | R1/2 | 24 | 18.5 | 28.6 | 12.4 | 33.6 | 47.9 | 24.5 | 62.9 | 1.2 | 55.8 | 21 | 141 |
| AS42□1F-04-12SD | 12 | 20.9 | 35.2 | 49.5 | 22 | 142 |
※M5×0.8、Rねじのねじ込み後の参考寸法
商品特長詳細

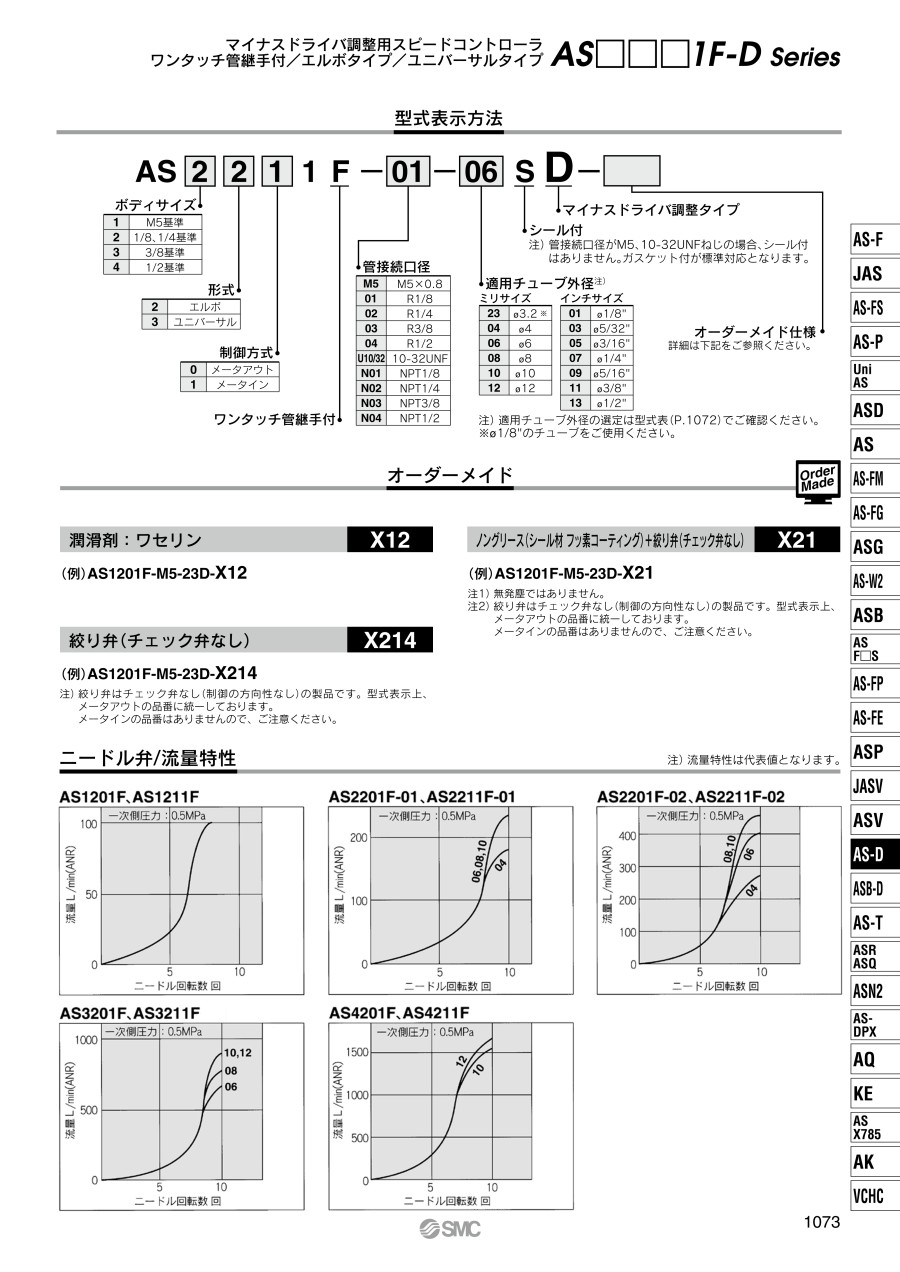

ニードル弁／流量特性
※流量特性は代表値となります。
AS1201F、AS1211Fの流量特性グラフ
AS2201F-01、AS2211F-01の流量特性グラフ
注意・禁止事項
- ※ 画像は代表型番です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,152円 ( 1,267円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 6日目 |
1,131円 ( 1,244円 ) | 6日目 |
1,099円 ( 1,209円 ) | 6日目 |
916円 ( 1,008円 ) | 6日目 |
1,091円 ( 1,200円 ) | 在庫品1日目当日出荷可能 |
916円 ( 1,008円 ) | 6日目 |
916円 ( 1,008円 ) | 6日目 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 6日目 |
1,131円 ( 1,244円 ) | 11日目 |
916円 ( 1,008円 ) | 6日目 |
1,059円 ( 1,165円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 6日目 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 9日目 |
1,484円 ( 1,632円 ) | 6日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,605円 ( 1,766円 ) | 在庫品1日目当日出荷可能 |
1,677円 ( 1,845円 ) | 6日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,229円 ( 1,352円 ) | 6日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,484円 ( 1,632円 ) | 6日目 |
1,484円 ( 1,632円 ) | 6日目 |
1,484円 ( 1,632円 ) | 6日目 |
1,387円 ( 1,526円 ) | 5日目 |
1,387円 ( 1,526円 ) | 5日目 |
1,387円 ( 1,526円 ) | 5日目 |
1,234円 ( 1,357円 ) | 5日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,557円 ( 1,713円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 6日目 |
1,605円 ( 1,766円 ) | 在庫品1日目当日出荷可能 |
1,387円 ( 1,526円 ) | 6日目 |
1,484円 ( 1,632円 ) | 7日目 |
1,677円 ( 1,845円 ) | 6日目 |
1,484円 ( 1,632円 ) | 在庫品1日目当日出荷可能 |
1,387円 ( 1,526円 ) | 6日目 |
2,059円 ( 2,265円 ) | 6日目 |
2,059円 ( 2,265円 ) | 6日目 |
1,705円 ( 1,876円 ) | 6日目 |
1,914円 ( 2,105円 ) | 5日目 |
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 6日目 |
1,778円 ( 1,956円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 6日目 |
1,705円 ( 1,876円 ) | 6日目 |
1,777円 ( 1,955円 ) | 6日目 |
1,777円 ( 1,955円 ) | 6日目 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 5日目 |
詳細情報
基本情報
エルボタイプ/ユニバーサルタイプから選べるスピードコントローラ。
【特長】
・マイナスドライバで流量調整が可能
・不用意な手動操作を防止
・使用流体：空気
・保証耐圧力：1.5MPa
・最高使用圧力：1MPa
・最低使用圧力：0.1MPa
・周囲温度および使用流体温度：-5～60℃（ただし、凍結なきこと）
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
マイナスドライバ調整用スピードコントローラ ワンタッチ管継手付 インラインタイプ AS□□□1F-D
スピードコントローラ（ワンタッチ管継手付き・インラインタイプ）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。
SMC
マイナスドライバ調整用デュアルスピードコントローラ ワンタッチ管継手付 ASDシリーズ
デュアルスピードコントローラ（ワンタッチ管継手付き）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。
SMC
マイナスドライバ調整用スピードコントローラ 標準タイプ 金属エルボタイプ ASシリーズ
スピードコントローラ（金属エルボタイプ）となります。マイナスドライバで流量調整が可能です。不用意な手動操作を防止できます。
マイナスドライバ調整用スピードコントローラ ワンタッチ管継手付 エルボ/ユニバーサル ASシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
